Découvrez une sélection d’antennes PCTEL, Smarteq et Kathrein compatibles avec postes Motorola DM4000e, APX et TAIT TM9xxx. VHF, UHF, GNSS et antennes combinées.
En un coup d’œil
Motorola DM1000 / DM2000
Correspondances orientées antennes radio VHF et UHF pour installations mobiles.
Motorola DM4000e
Sélection d’antennes radio, GNSS et combinées pour postes intégrant radio, GNSS, Bluetooth ou WiFi selon configuration.
Motorola APX
Correspondances pour APX1500, APX2500 et APX8500 en VHF, UHF, GNSS et antennes combinées.
Smarteq
Références historiquement connues sous la marque Smarteq, désormais intégrées au catalogue PCTEL.
Kathrein
Antennes de toit VHF et UHF pour applications radio mobiles professionnelles.
PCTEL
Antennes VHF, UHF, GNSS et bases de montage pour flottes, véhicules et environnements terrain.
Vous recherchez une antenne compatible avec un poste Motorola DM1000, DM2000, DM4000e, APX1500, APX2500 ou APX8500 ? ES France propose une sélection d’antennes Kathrein et PCTEL pour les installations radio mobiles professionnelles : véhicules d’intervention, flottes techniques, exploitation terrain, transport, sécurité, énergie ou maintenance.
Cette page présente les principales correspondances entre postes Motorola et antennes distribuées par ES France. Le choix final doit toujours être validé selon la bande de fréquence exploitée, le type de connecteur, le montage véhicule, la longueur de câble et les fonctions réellement utilisées par le poste radio.
Certaines références historiquement connues sous la marque Smarteq sont désormais intégrées au catalogue PCTEL. La mention Smarteq est conservée dans cette page afin de faciliter l’identification des produits par les utilisateurs qui recherchent encore ces antennes sous leur ancienne désignation.
Kathrein
Antennes de toit VHF et UHF pour applications radio mobiles professionnelles.
PCTEL
Antennes VHF, UHF, GNSS et combinées, incluant les références historiquement connues sous la marque Smarteq.
Les antennes compatibles avec les postes Motorola peuvent être regroupées selon leur fonction principale. Cette approche permet de distinguer les antennes GNSS seules, les antennes VHF/UHF seules et les antennes combinées, qui regroupent plusieurs fonctions dans une même embase.
Antennes GNSS seules
Antennes destinées à la réception GPS, GLONASS, Galileo ou Beidou selon les références. Elles sont à considérer lorsque le poste ou l’installation exploite une fonction de géolocalisation indépendante de la liaison radio.
Antennes VHF/UHF seules
Antennes dédiées à la communication radio mobile, en VHF ou UHF selon la bande exploitée. Elles existent en montage de toit avec perçage ou en configuration magnétique selon les contraintes d’installation véhicule.
Antennes combinées
Antennes regroupant plusieurs fonctions dans une même embase : radio VHF ou UHF, GNSS, cellulaire, WiFi ou autres fonctions selon les versions. Elles permettent de simplifier l’intégration sur véhicule.
Les postes Motorola DM1000 et DM2000 sont à associer en priorité à des antennes radio VHF ou UHF. Pour ces modèles, la sélection ES France met donc en avant des antennes de toit, des antennes à embase magnétique ou des configurations brin + base adaptées à la bande d’exploitation.
| Postes Motorola | Besoin d’installation | Références adaptées | Fabricant / gamme | Fonction principale |
|---|---|---|---|---|
| DM1000 / DM2000 | Communication radio VHF avec montage sur toit | K50534, 310.06.00.00 + base 1123.02.00.83, 310.06.00.00 + base 128.51.00.07 |
Kathrein / PCTEL |
Radio VHF mobile |

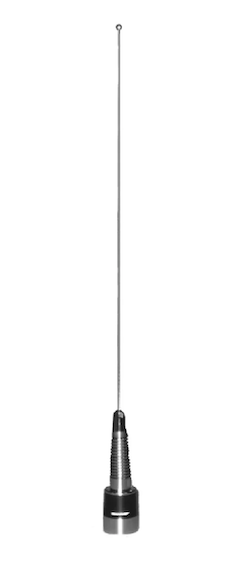

| DM1000 / DM2000 | Communication radio VHF avec configuration brin + embase | Série MWV / MWU — part numbers à valider selon bande : MWV1322S, MWV1365S ou MHB5802S ; supports de montage NMO / SM dont base NMO-52-204-B1-A |
PCTEL |
Radio VHF mobile |
| DM1000 / DM2000 | Communication radio VHF avec montage magnétique | 310.06.00.00 + base MaxiMag 130.05.19.05+ ; Série MWV / MWU — part numbers à valider selon bande : MWV1322S, MWV1365S ou MHB5802S ; base GLF-12-204-S1-A |
PCTEL, incluant les références historiquement Smarteq |
Radio VHF mobile |
| DM1000 / DM2000 | Communication radio UHF avec montage sur toit | K7057219, K7057239, 3132.13.00.00 / 3132.01.00.00 + base 1123.02.00.83, PCTCN3840/4347 + base NMO-52-204-B1-A |
Kathrein / PCTEL |
Radio UHF mobile |
| DM1000 / DM2000 | Communication radio UHF avec montage magnétique | PCTCN3840/4347 + base GLF-12-204-S1-A, MUF3505 / MUF4305 / MUF4065 / MUF4505 + base GLF-12-204-S1-A, MLPV380 + base GLF-12-204-S1-A |
PCTEL |
Radio UHF mobile |
Le Motorola DM4000e peut être associé à une sélection plus large d’antennes, selon que l’installation exploite uniquement la radio VHF/UHF ou qu’elle utilise également des fonctions GNSS, Bluetooth ou WiFi. Pour ce modèle, les antennes combinées PCTEL, incluant les références historiquement Smarteq, permettent de réduire le nombre de perçages et de regrouper plusieurs fonctions dans une même embase.
| Postes Motorola | Besoin d’installation | Références adaptées | Fabricant / gamme | Fonction principale |
|---|---|---|---|---|
| DM4000e | Réception GNSS seule | GNSS 8171D-HR-NDH-W, GNSS-HR26PM, GNSS26GMMSMA, 8111D-HR |
PCTEL |
GPS, GLONASS, Galileo ou Beidou selon référence |
| DM4000e | Communication radio VHF | K50534, Série MWV / MWU — part numbers à valider selon bande : MWV1322S, MWV1365S ou MHB5802S ; supports de montage NMO / SM ou base magnétique selon installation |
Kathrein / PCTEL |
Radio VHF mobile |
| DM4000e | Communication radio UHF | K7057219, K7057239, PCTCN3840/4347, MUF3505, MUF4305, MUF4065, MUF4505, MLPV380 |
Kathrein / PCTEL |
Radio UHF mobile |
| DM4000e | Radio VHF + fonctions combinées | ANT 710737 / 72488-1, MULTIFIN 710671, MINIFIN, GNSSPSM-S1-S1, GNSSPSM-B1-S1, GNSSPMM-B1-S1 avec brins VHF |
PCTEL, incluant les références historiquement Smarteq |
Radio VHF, GNSS et fonctions combinées selon embase |
| DM4000e | Radio UHF + fonctions combinées | ANT 710737 / 72488-1, MULTIFIN 710671, MINIFIN, GNSSPSM-S1-S1, GNSSPSM-B1-S1, GNSSPMM-B1-S1 avec brins UHF |
PCTEL, incluant les références historiquement Smarteq |
Radio UHF, GNSS et fonctions combinées selon embase |
Les postes Motorola APX1500, APX2500 et APX8500 sont destinés à des applications professionnelles exigeantes. Les correspondances ci-dessous permettent d’orienter le choix vers des antennes radio simples ou des antennes combinées lorsque l’installation embarquée nécessite plusieurs fonctions dans un même véhicule.
| Postes Motorola | Besoin d’installation | Références adaptées | Fabricant / gamme | Fonction principale |
|---|---|---|---|---|
| APX1500 / APX2500 / APX8500 | Réception GNSS seule | GNSS 8171D-HR-NDH-W, GNSS-HR26PM, GNSS26GMMSMA, 8111D-HR |
PCTEL |
Géolocalisation et réception satellite |
| APX1500 / APX2500 / APX8500 | Communication radio VHF | K50534, Série MWV / MWU — part numbers à valider selon bande : MWV1322S, MWV1365S ou MHB5802S ; supports de montage NMO / SM ou base magnétique selon installation |
Kathrein / PCTEL |
Radio VHF mobile |
| APX1500 / APX2500 / APX8500 | Communication radio UHF | K7057219, K7057239, PCTCN3840/4347, MUF3505, MUF4305, MUF4065, MUF4505, MLPV380 |
Kathrein / PCTEL |
Radio UHF mobile |
| APX1500 / APX2500 / APX8500 | Radio VHF + fonctions combinées | ANT 710737 / 72488-1, MULTIFIN 710671, MINIFIN, GNSSPSM-S1-S1, GNSSPSM-B1-S1, GNSSPMM-B1-S1 avec brins VHF |
PCTEL, incluant les références historiquement Smarteq |
Radio VHF, GNSS et fonctions combinées selon configuration |
| APX1500 / APX2500 / APX8500 | Radio UHF + fonctions combinées | ANT 710737 / 72488-1, MULTIFIN 710671, MINIFIN, GNSSPSM-S1-S1, GNSSPSM-B1-S1, GNSSPMM-B1-S1 avec brins UHF |
PCTEL, incluant les références historiquement Smarteq |
Radio UHF, GNSS et fonctions combinées selon configuration |
Le choix d’une antenne compatible Motorola dépend d’abord de la bande radio utilisée : VHF ou UHF. Il dépend ensuite de l’installation mécanique : montage sur toit avec perçage, base magnétique, longueur de câble disponible et type de connecteur. Pour les postes intégrant des fonctions de géolocalisation ou de connectivité, il faut également vérifier les besoins GNSS, Bluetooth, WiFi ou LTE.
Bande radio
Vérifier si le poste exploite une bande VHF ou UHF avant de sélectionner le brin ou la famille d’antenne.
Fonction GNSS
Une antenne GNSS seule ou une antenne combinée peut être nécessaire si le poste exploite la géolocalisation.
Montage véhicule
Le montage sur toit avec perçage offre une intégration durable ; une base magnétique peut être étudiée selon l’usage.
Connectique
Le type de connecteur doit être validé avant commande pour éviter toute adaptation non prévue sur le véhicule.
À retenir
Une antenne compatible Motorola doit être sélectionnée selon la bande radio, le montage, la connectique et les fonctions réellement utilisées. Une référence visuellement proche ne garantit pas automatiquement la compatibilité avec toutes les configurations d’un poste radio.
ES France distribue des antennes Kathrein et PCTEL pour les applications radio mobiles professionnelles, incluant des références historiquement connues sous la marque Smarteq. Nos équipes peuvent vous aider à identifier la bonne correspondance entre votre poste Motorola, votre bande de fréquence, votre véhicule et vos contraintes d’installation.
Contacter le département RF & Hyperfréquences
Les marques Motorola, Kathrein, PCTEL et Smarteq appartiennent à leurs propriétaires respectifs. La marque Smarteq est mentionnée à titre d’identification historique, certaines références étant désormais intégrées au catalogue PCTEL. Les marques citées sont utilisées uniquement afin d’identifier les équipements ou les configurations techniques avec lesquels les antennes présentées peuvent être compatibles. ES France n’est pas affilié à Motorola, sauf accord contractuel spécifique. Les correspondances sont fournies à titre indicatif et doivent être validées selon la bande de fréquence, la connectique, le type de montage, l’environnement d’installation et la configuration radio utilisée.
