Features :
Une série de diviseurs de puissance à 0° avec un connecteur SMA, qui couvre la fréquence 0.5-18GHz. Il a une taille compacte, une faible perte d'insertion, un faible ROS et une isolation élevée.
La série est contrôlée par une production par lot qui assure une bonne conformité et répond aux exigences des clients pour les expéditions importantes.

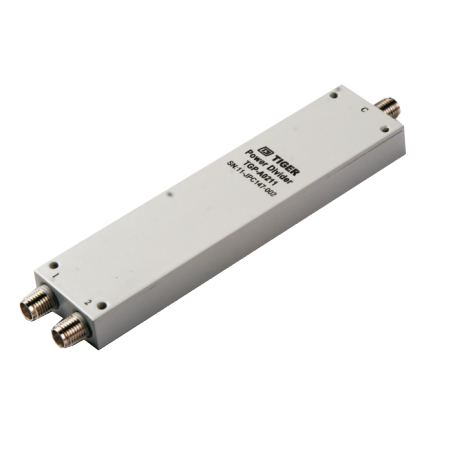

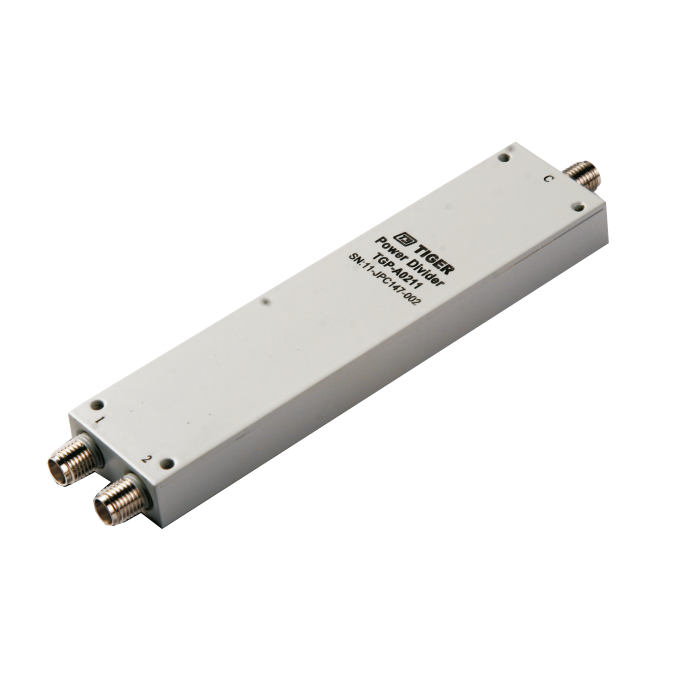

TGP-A0211 est principalement utilisé pour l'évaluation, la mesure et le test de systèmes à très large bande, la division et la combinaison de signaux micro-ondes bidirectionnels. Cette série est le produit standard de Tiger et peut être personnalisée selon les besoins du client.
Références et spécifications :
ULTRA BROADBAND POWER DIVIDER SERIES | ||||||||
Part Number | Description | Freq.Range | Insertion Loss | Isolation | Input VSWR | Output VSWR | Amplitude Balance | Phase Balance |
TGP-A0211 | 2-way | 1-18GHz | 1.60dB | 16dB | 1.60 | 1.60 | ±0.50dB | ±10° |
TGP-A0411 | 4-way | 1-18GHz | 2.90dB | 14dB | 1.80 | 1.60 | ±0.80dB | ±10° |
TGP-A0212 | 2-way | 2-18GHz | 1.20dB | 16dB | 1.50 | 1.50 | ±0.30dB | ±5° |
TGP-A0412 | 4-way | 2-18GHz | 2.20dB | 16dB | 1.65 | 1.60 | ±0.60dB | ±10° |
TGP-A0812 | 8-way | 2-18GHz | 3.50dB | 15dB | 1.85 | 1.60 | ±0.80dB | ±10° |
TGP-A0213 | 2-way | 1-12.4GHz | 1.50dB | 16dB | 1.45 | 1.35 | ±0.40dB | ±6° |
TGP-A0413 | 4-way | 1-12.4GHz | 2.80dB | 16dB | 1.60 | 1.35 | ±0.50dB | ±7° |
TGP-A0214 | 2-way | 0.5-6GHz | 0.80dB | 18dB | 1.40 | 1.30 | ±0.20dB | ±3° |
TGP-A0414 | 4-way | 0.5-6GHz | 1.80dB | 16dB | 1.60 | 1.50 | ±0.30dB | ±4° |
TGP-A0814 | 8-way | 0.5-6GHz | 2.80dB | 16dB | 1.60 | 1.50 | ±0.30dB | ±8° |
TGP-A0215 | 2-way | 1-8GHz | 1.20dB | 16dB | 1.40 | 1.35 | ±0.30dB | ±6° |
TGP-A0415 | 4-way | 1-8GHz | 2.20dB | 15dB | 1.50 | 1.40 | ±0.40dB | ±8° |
4 OCTAVE BANDWIDTH POWER DIVIDER SERIES | ||||||||
Part Number | Description | Freq.Range | Insertion Loss | Isolation | Input VSWR | Output VSWR | Amplitude Balance | Phase Balance |
TGP-A0220 | 2-way | 0.5-2.0GHz | 0.50dB | 20dB | 1.25 | 1.20 | ±0.20dB | ±2° |
TGP-A0420 | 4-way | 0.5-2.0GHz | 1.00dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±3° |
TGP-A0820 | 8-way | 0.5-2.0GHz | 1.50dB | 20dB | 1.40 | 1.30 | ±0.40dB | ±4° |
TGP-A0221 | 2-way | 0.8-2.5GHz | 0.40dB | 20dB | 1.30 | 1.20 | ±0.20dB | ±2° |
TGP-A0421 | 4-way | 0.8-2.5GHz | 0.70dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±6° |
TGP-A0821 | 8-way | 0.8-2.5GHz | 1.20dB | 20dB | 1.40 | 1.25 | ±0.50dB | ±8° |
TGP-A1621 | 16-way | 0.8-2.5GHz | 1.70dB | 18dB | 1.50 | 1.30 | ±0.40dB | ±8° |
TGP-A0222 | 2-way | 1.0-4.0GHz | 0.50dB | 20dB | 1.30 | 1.25 | ±0.30dB | ±2° |
TGP-A0422 | 4-way | 1.0-4.0GHz | 0.80dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±4° |
TGP-A0822 | 8-way | 1.0-4.0GHz | 1.50dB | 20dB | 1.40 | 1.30 | ±0.40dB | ±4° |
TGP-A0223 | 2-way | 2.0-8.0GHz | 0.60dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±4° |
TGP-A0323 | 3-way | 2.0-8.0GHz | 1.30dB | 18dB | 1.40 | 1.30 | ±0.80dB | - |
TGP-A0423 | 4-way | 2.0-8.0GHz | 1.20dB | 17dB | 1.40 | 1.35 | ±0.40dB | ±5° |
TGP-A0623 | 6-way | 2.0-8.0GHz | 1.60dB | 17dB | 1.40 | 1.30 | ±1.00dB | ±8° |
TGP-A0823 | 8-way | 2.0-8.0GHz | 1.80dB | 17dB | 1.65 | 1.35 | ±0.70dB | ±7° |
TGP-A1223 | 12-way | 2.0-8.0GHz | 2.20dB | 16dB | 1.60 | 1.40 | ±1.00dB | ±7° |
TGP-A0224 | 2-way | 4.0-18.0GHz | 0.80dB | 18dB | 1.50 | 1.50 | ±0.40dB | ±5° |
TGP-A0424 | 4-way | 4.0-18.0GHz | 1.60dB | 17dB | 1.60 | 1.50 | ±0.50dB | ±8° |
TGP-A0824 | 8-way | 4.0-18.0GHz | 2.50dB | 15dB | 1.80 | 1.50 | ±0.60dB | ±10° |
OCTAVE BANDWIDTH POWER DIVIDER SERIES | ||||||||
Part Number | Description | Freq.Range | Insertion Loss | Isolation | Input VSWR | Output VSWR | Amplitude Balance | Phase Balance |
TGP-A0230 | 2-way | 0.5-1GHz | 0.35dB | 20dB | 1.20 | 1.15 | ±0.20dB | ±2° |
TGP-A0430 | 4-way | 0.5-1GHz | 0.60dB | 20dB | 1.25 | 1.20 | ±0.30dB | ±3° |
TGP-A0231 | 2-way | 1-2GHz | 0.35dB | 20dB | 1.20 | 1.15 | ±0.20dB | ±2° |
TGP-A0431 | 4-way | 1-2GHz | 0.60dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±3° |
TGP-A0831 | 8-way | 1-2GHz | 1.00dB | 20dB | 1.30 | 1.20 | ±0.40dB | ±5° |
TGP-A0232 | 2-way | 2-4GHz | 0.35dB | 20dB | 1.25 | 1.20 | ±0.20dB | ±2° |
TGP-A0332 | 3-way | 2-4GHz | 0.60dB | 18dB | 1.30 | 1.30 | ±0.30dB | - |
TGP-A0432 | 4-way | 2-4GHz | 0.60dB | 20dB | 1.30 | 1.20 | ±0.30dB | ±3° |
TGP-A0832 | 8-way | 2-4GHz | 0.90dB | 20dB | 1.30 | 1.20 | ±0.40dB | ±5° |
TGP-A0233 | 2-way | 4-8GHz | 0.50dB | 20dB | 1.25 | 1.20 | ±0.30dB | ±3° |
TGP-A0433 | 4-way | 4-8GHz | 0.80dB | 20dB | 1.30 | 1.25 | ±0.30dB | ±3° |
TGP-A0833 | 8-way | 4-8GHz | 1.20dB | 18dB | 1.50 | 1.25 | ±0.40dB | ±4° |
TGP-A0234 | 2-way | 6-18GHz | 0.70dB | 18dB | 1.50 | 1.50 | ±0.40dB | ±5° |
TGP-A0334 | 3-way | 8-18GHz | 1.20dB | 18dB | 1.60 | 1.50 | ±0.60dB | - |
TGP-A0434 | 4-way | 6-18GHz | 1.30dB | 18dB | 1.60 | 1.50 | ±0.50dB | ±8° |
TGP-A0834 | 8-way | 6-18GHz | 2.10dB | 17dB | 1.80 | 1.50 | ±0.80dB | ±10° |
TGP-A1234 | 12-way | 8-18GHz | 2.50dB | 14dB | 1.80 | 1.50 | ±1.00dB | ±10° |
