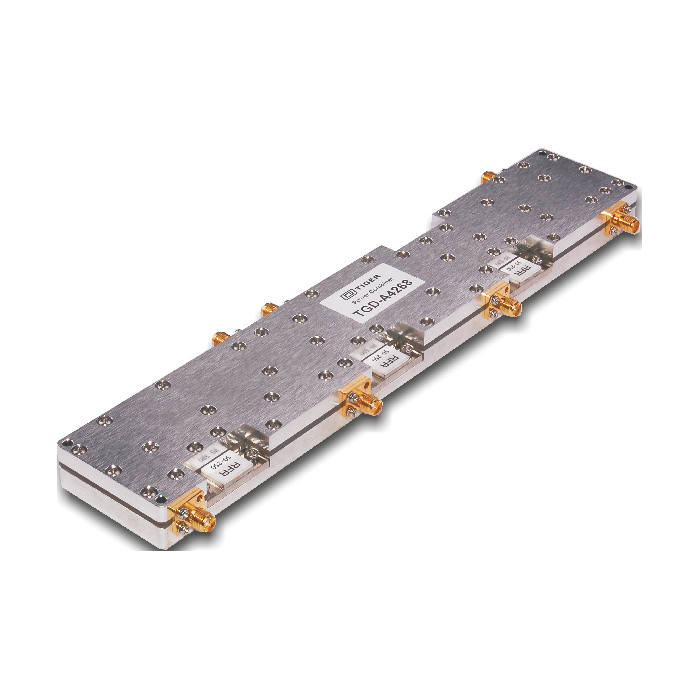

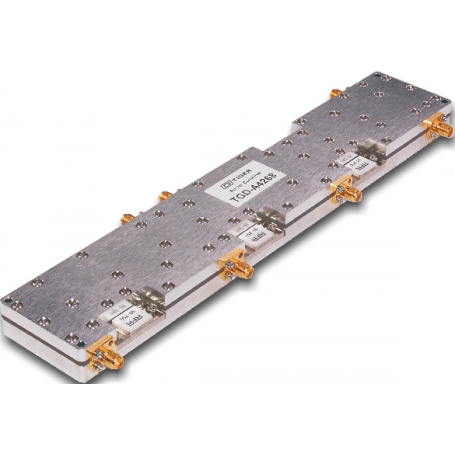

Coupleur d'alimentation transversale MID : Série TGD-A4 Agrandir l'image

Combineur de puissance (0.86 - 3.1 GHz) : Série TGD | TIGER MICROWAVE

Le coupleur à alimentation croisée à puissance moyenne de la série TGD-A4 possède un connecteur SMA-Female et une structure de ligne à bande pour le circuit. Il présente une perte d'insertion faible, une isolation élevée, une gestion de la puissance élevée et une terminaison interne facilitant...

Plus de détails

Téléchargement

Documentation TGD-A4

Téléchargez ce fichier (457.4k)

Description

Le coupleur à alimentation croisée à puissance moyenne de la série TGD-A4 possède un connecteur SMA-Female et une structure de ligne à bande pour le circuit. Il présente une perte d'insertion faible, une isolation élevée, une gestion de la puissance élevée et une terminaison interne facilitant l'utilisation.


Le TGD-A4268 est principalement utilisé pour les émetteurs de puissance moyenne des communications radar et sans fil.

Références et spécifications :

Part Number Freq.Range Insertion Loss Isolation VSWR Amplitude Balance Phase Balance
TGD-A4268 860-960MHz 0.50dB 22dB 1.30 ±0.40dB 6°
TGD-A4368 860-960MHz 0.60dB 22dB 1.30 ±0.40dB 8°
TGD-A4468 860-960MHz 0.70dB 22dB 1.30 ±0.40dB 8°
TGD-A4270 1.8-1.98GH 0.50dB 22dB 1.20 ±0.40dB 6°
TGD-A4370 1.8-1.98GH 0.60dB 22dB 1.20 ±0.40dB 8°
TGD-E4241 3.1-3.4GHz 0.50dB 22dB 1.30 ±0.25dB 8°
TGD-E4242 2.8-3.1GHz 0.50dB 22dB 1.25 ±0.25dB 8°
TGD-E4642 2.8-3.1GHz 1.00dB 22dB 1.25 ±0.40dB 8°
