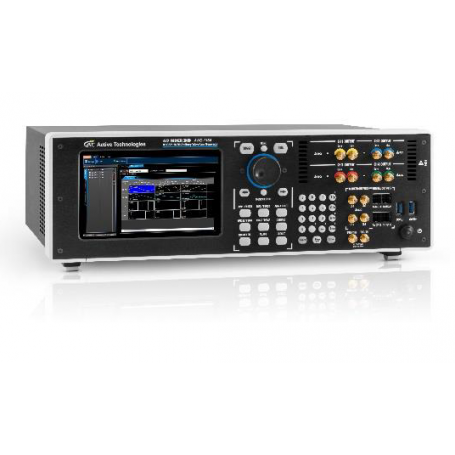

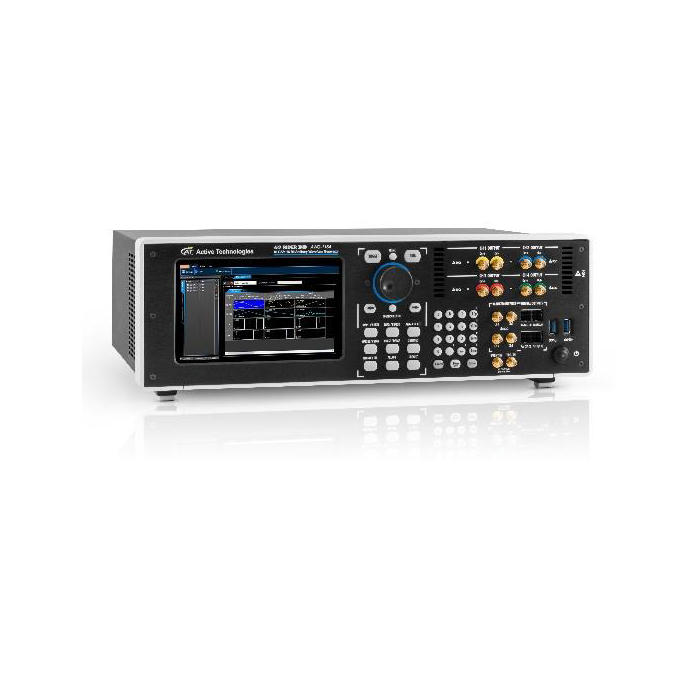

Générateur de forme d'onde arbitraire 300 MHz : ARB Rider 4012 Agrandir l'image

Générateur de forme d'onde arbitraire 300 MHz : ARB Rider 4012 | ACTIVE TECHNOLOGIES

2 chaînes analogiques Résolution verticale de 1,2 GS / s sur 14 bits Bande passante : 300 MHz Tension de sortie jusqu'à 24 Vpp et décalage de ligne de base HW ± 12V

Plus de détails

Téléchargement

Description

La série ARB Rider offre un signal supérieure avec une 'interface tactile très simple à utiliser (SimpleRider ™).

Caractéristiques Techniques

  • 2 chaînes analogiques
  • Résolution verticale de 1,2 GS / s sur 14 bits
  • Bande passante : 300 MHz
  • Tension de sortie jusqu'à 24 Vpp et décalage de ligne de base HW ± 12V
  • Fenêtre de tension de sortie totale ± 24V (48 Vpp) en haute impédance.
  • Mémoire de forme d'onde jusqu'à 128 Mpts par canal
  • Temps de montée et de descente inférieur à 1,1 ns
  • 8 canaux numériques synchrones avec la génération analogique
  • Interface utilisateur Simple Rider : conçue pour les interfaces utilisateur tactiles AWG / AFG.

2 versions :

  • AFG
    • Formes d'onde sinusoïdales 300 MHz
    • 1,2 GS / s fixe, résolution verticale 14 bits
    • Amplitude jusqu'à 12 Vp-p pour une charge de 50 Ω
    • Compensation matérielle programmable : ± 6V dans 50 Ohm
    • Technologie améliorée basée sur DDS
  • AWG
    • Horloge variable de 1,2 GS / s, résolution verticale de 14 bits
    • Canaux numériques 8 bits
    • Mémoire de forme d'onde jusqu'à 128 Mpts par canal
    • Largeur de bande calculée de 318 MHz
    • Amplitude jusqu'à 12 Vp-p pour une charge de 50 Ω
    • Compensation matérielle programmable : ± 6V dans 50 Ohm

Applications :

  • Automotive
  • Aérospaciale/ Défense
  • Test semi-conducteur
  • IoT
  • Modulateur RF

AWG-4012

Fiche technique (peut contenir des options)

Nombre de voies 2 voies
Bandes passantes 300 MHz
Fonctions Pulses
Gammes de fréquence 0 à 300 MHz
Interface USB, LAN

25 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies 2 voies
Bandes passantes 300 MHz
Fonctions Pulses
Gammes de fréquence 0 à 300 MHz
Interface LAN, USB
