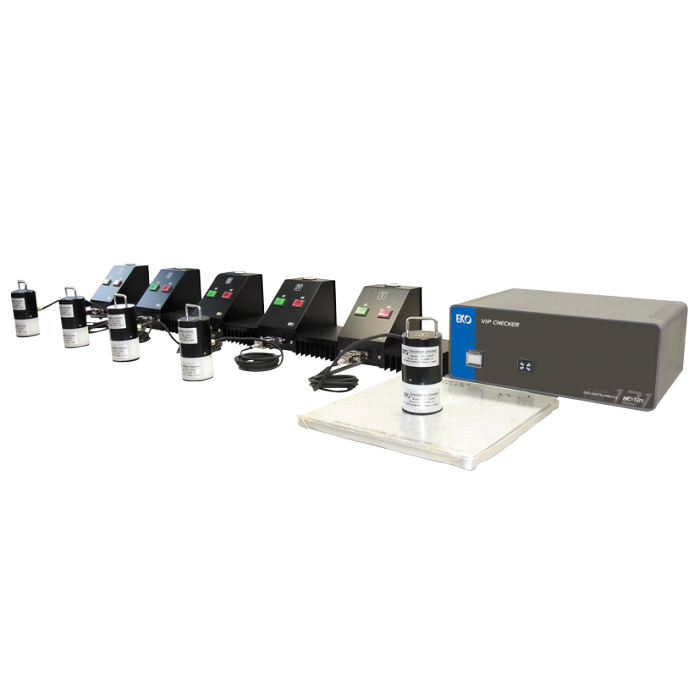

Système de vérification pour PIV (Panneau d’Isolation sous Vide) : HC-121 Agrandir l'image

Système de vérification pour PIV (Panneau d’Isolation sous Vide) : HC-121 | EKO

Le HC-121 est basé sur le même principe que le HC-10 pour vérifier la performance (Bon / Mauvais) des PIV (Panneaux d’Isolation sous Vide).

Plus de détails

Téléchargement

Description

Le HC-121 est basé sur le même principe que le HC-10 pour vérifier la performance (Bon / Mauvais) des PIV (Panneaux d’Isolation sous Vide).
IL mesure leur conductivité thermique au moyen de la mesure de perte de chaleur de la zone de surface : cette méthode nécessite un temps de mesure bien plus court que la méthode traditionnelle et de plus a l’avantage majeur de n’avoir besoin de mesurer que la zone de dessus du matériau.
Le HC-121 a une source de chaleur combinée et un détecteur déterminé comme sonde de mesure qui va mesurer proportionnellement la perte de chaleur à travers le détecteur et le matériau isolant.
Dans la plupart des solutions existantes la séquence de test prend plus d’une heure pour mesurer la conductivité thermique d’un échantillon, le HC-10 nécessitant seulement 1 minute : cela raccourcit d’une manière drastique les tests de production des PIV (Panneaux d’Isolation sous Vide).

Le HC-121 a été développé pour vérifier la qualité et la conductivité thermique estimée des  PIV (Panneaux d’Isolation sous Vide) à leur stade final de production.
Quand les PIV ont des joints mal montés, des films laminés peu performantes ou des changements de caractéristiques techniques intérieurs, cela va faire augmenter leur conductivité thermique, le HC-121 va vérifier si ces conditions d’augmentation de PIV sont acceptables.
De plus un maximum de 5 capteurs peuvent être gérés de manière indépendante.

Comme le HC-121 effectue une mesure relative, les têtes de sonde de mesure doivent t être calibrées par l’utilisateur en utilisant une procédure de calibration en se basant sur des échantillons équivalents aux matériaux PIV testés pour la production.
Le logiciel de calibration EKO est utilisé pour trouver la fonction de régression de calibration défini par les coéfficients a, b, c, pour contrôler le testeur de conductivité thermique et pour gérer les données obtenues.
Il peut également être connecté à un lecteur de code-barres pour identifier et enregistrer les échantillons de PIV.

Caractéristiques techniques :

  • gamme de mesure : 1 - 15  mW / mK
  • précision de mesure : +/- 5%
  • dimensions du matériau à tester : 150 - 760 mm
  • épaisseur du matériau à tester : 5 - 50 mm
  • nombre de canaux d’entrée max avec 1 sonde standard : 5
  • temps de mesure : 60 sec
  • gamme de température de mesure : 0 - 40°C
  • port de communication : RS-232 en série, USB en option
  • HC-121 dimensions : 300 x 120 x 220 mm, poids 3 kg
  • alimenté sur secteur 220 V
  • Sonde : dimensions : 54 x 117 mm, poids 1 kg
  • Unité d’affichage : dimensions 200 x 130 x 120 mm, poids 1 kg

Avantages :

  • testeur PIV rapide
  • jusqu’à 5 tetes de mesure
  • sélection multicalibration fichier
  • solution la plus facile pour qualifier les PIV
  • en option est proposé un lecteur de codes-barres

Fiche technique (peut contenir des options)

Paramètres mesurés Température & Humidité
Types d'analyses Conductivité thermique
