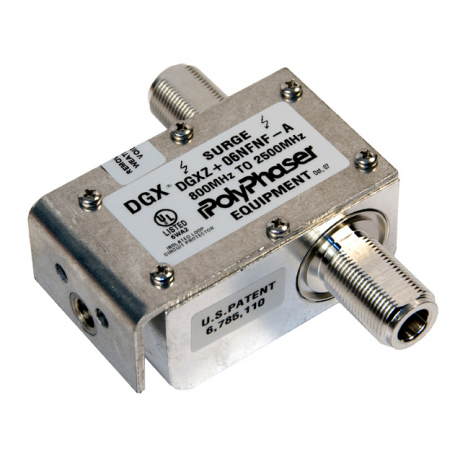

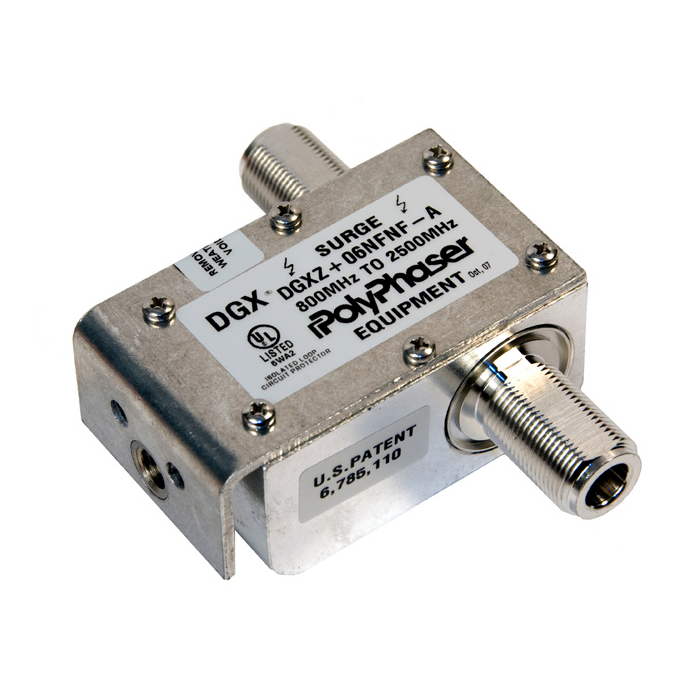

Parafoudre RF 2.7 GHz : Série GX Agrandir l'image

Parafoudre RF coaxial de DC à 2,7 GHz : Série GX | POLYPHASER

Les parafoudres de surtension RF DC de la série GX sont conçus pour les applications coaxiales RF où le courant continu est nécessaire sur la ligne coaxiale. La série GX peut être utilisée sur les systèmes GPS et autres systèmes d’antennes actives fonctionnant dans la plage allant de DC à 2700 MHz.

Plus de détails

Téléchargement

Description

Les parafoudres de surtension RF DC de la série GX sont conçus pour les applications coaxiales RF où le courant continu est nécessaire sur la ligne coaxiale. La série GX peut être utilisée sur les systèmes GPS et autres systèmes d’antennes actives fonctionnant dans la plage allant de DC à 2 700 MHz.

Pour découvrir la série complète, veuillez consulter la documentation présente sur la page, ou prendre contact avec l'un de nos experts

Caractéristiques Techniques :

  • Les fréquences vont de DC à 2,7 GHz
  • Protection hybride brevetée contre les surtensions
  • Performances RF répétables après surtension
  • Options de montage de cloison et support flexibles
  • Résistant aux intempéries une fois installé
  • 7/16 ″ DIN, N-Type et TNC

Normes :

  • Résistant aux intempéries : IEC 60529 IP 67
  • Bellcore TA-NWT-000487
  • Procédure 4.11, entraînée par le vent (120 MPH)
  • CE et RoHS

La famille de produits GX repose sur la technologie de protection hybride brevetée de Polyphaser. Ce circuit hybride intègre la réponse rapide d’une diode de suppression d’avalanche en silicium (SASD) avec les capacités de traitement de surtension d’un tube MOV et de gaz. La technologie GX a été testée sur le terrain pendant plus d’une décennie et a été utilisée sur des réseaux RF sensibles dans le monde entier.

Versions disponibles :

Number Frequency Rage Connector  Operational Voltage RF Power (RMS) Let-Through Energy**
AGXZ+15TFTF-A DC - 50MHz TNC 15V 1W ≤1000µJ
BGXZ-60NFNF-ALT 40MHz - 400MHz N-Type 60V 100W ≤2.5mJ
BGXZ-60NFNF-CNS 40MHz - 400MHz N-Type 60V 100W ≤2.5mJ
BGXZ-60NFNM-ALT 40MHz - 400MHz N-Type 60V 100W ≤2.5mJ
BGXZ-60NFNM-AS 5MHz - 400MHz N-Type 60V 40W ≤2.5mJ
CGXJ+15NFNF-A 400MHz - 1.2GHz N-Type 15V 300W ≤25µJ
CGXJ+36NFNF-A 400MHz - 1.2GHz N-Type 36V 300W ≤25µJ
CGXZ+15NFNF-A 400MHz - 1.2GHz N-Type 15V 300W ≤500µJ
CGXZ+15NMNF-A 400MHz - 1.2GHz N-Type 15V 300W ≤500µJ
CGXZ+36NFNF-A 400MHz - 1.2GHz N-Type 36V 300W ≤1500µJ
CGXZ+36NMNF-A 400MHz - 1.2GHz N-Type 36V 300W ≤1000µJ
DGXE+24DMDF-A 400MHz - 2.5GHz 7/16″ DIN 24V 600W ≤1mJ
DGXE+30NMNF-A 650MHz - 2.7GHz N-Type 30V 400W ≤1.5mJ
DGXH+48DMDF-A 800MHz - 2.5GHz 7/16″ DIN 48V 500W ≤146µJ
DGXJ+24NFNF-A 800MHz - 2.5GHz N-Type 24V 300W ≤25µJ
DGXJ+24NFNM-A 800MHz - 2.5GHz N-Type 24V 300W ≤25µJ
DGXZ+06DNMNF-Z 698MHZ - 2.7GHz N-Type 6V 300W ≤175µJ
DGXZ+06DFDF-A 800MHz - 2.5GHz 7/16″ DIN 6V 300W ≤175µJ
DGXZ+06DMDF-A 800MHz - 2.5GHz 7/16″ DIN 6V 300W ≤175µJ
DGXZ+06NFNF-A 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NFNF-B 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NFNF-F 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NFNM-A 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NFNM-B 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NMNF-A 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06NMNF-Z 800MHz - 2.5GHz N-Type 6V 300W ≤175µJ
DGXZ+06TFTF-A 800MHz - 2.5GHz TNC 6V 300W ≤175µJ
DGXZ+15DMDF-A 800MHz - 2.5GHz 7/16” DIN 15V 300W ≤500µJ
DGXZ+15NFNF-A 800MHz - 2.5GHz N-Type 15V 300W ≤500µJ
DGXZ+15NFNM-A 800MHz - 2.5GHz N-Type 15V 300W ≤500µJ
DGXZ+15NMNF-A 800MHz - 2.5GHz N-Type 15V 300W ≤500µJ
DGXZ+15TFTF-A 800MHz - 2.5GHz TNC 15V 300W ≤500µJ
DGXZ+15TFTF-BN 800MHz - 2.5GHz TNC 15V 300W ≤500µJ
DGXZ+36NFNF-A 800MHz - 2.5GHz N-Type 36V 300W ≤1.5mJ
DGXZ+36NMNF-A 800MHz - 2.5GHz N-Type 36V 300W ≤1.5mJ
DGXZ-60NFNF-A 800MHz - 2.5GHz N-Type 60V 300W ≤2.5mJ
