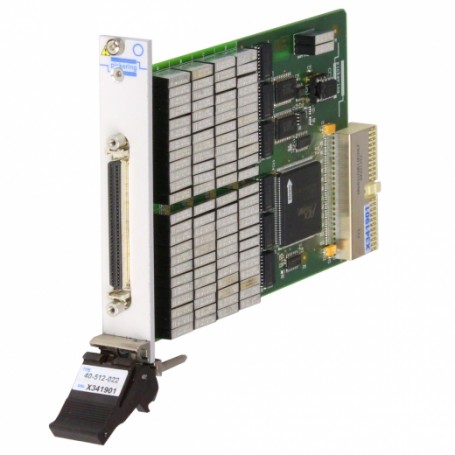

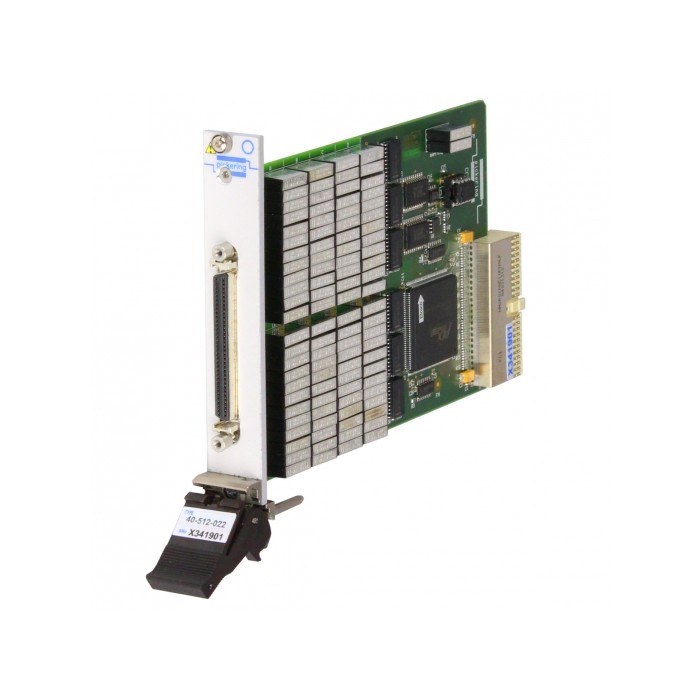

Modules de matrices Faible densité PXI 12x4 Matrix : 40-510 Agrandir l'image

Module de matrice Faible densité PXI 12x4 Matrix : 40-510 | PICKERING INTERFACES

Les modules matriciels de la série 40-510 offrent une large gamme de configurations de commutation sélectionnables (12x4, double 12x4,12x8 et 24x4). Les applications typiques incluent le routage du signal dans les systèmes ATE et d'acquisition de données.

Plus de détails

Téléchargement

Description

Les modules matriciels de la série 40-510 offrent une large gamme de configurations de commutation sélectionnables (12x4, double 12x4,12x8 et 24x4). Les applications typiques incluent le routage du signal dans les systèmes ATE et d'acquisition de données.


Les formats de relais Reed disponibles sont blindés à 1, 2 et 1 pôles. La version blindée convient à la commutation de signaux jusqu'à 50 MHz. Des matrices plus grandes peuvent être construites par chaînage des signaux communs provenant de plusieurs modules PXI.

Caractéristiques Techniques

  • Carte Matrix Reed Relay
  • 12x4, double 12x4, 24x4 ou 12x8
  • Versions monopolaires, bipolaires ou blindées
  • Grandes matrices construites à l'aide de plusieurs modules
  • Option 50 Ohm blindée avec une bande passante de 50 MHz
  • Utilise des relais Reed Pickering de haute fiabilité pour des performances maximales
  • Vitesse de fonctionnement rapide <500 µs
  • Commutateur jusqu'à 150 V, 1,2 A avec une puissance maximale de 20 W
  • Pilotes VISA, IVI et Kernel fournis pour Windows
  • Pris en charge par les châssis PXI ou LXI
  • Outil de diagnostic d'autotest disponible (PI-MXT)
  • Pris en charge par les outils de test du système de commutation eBIRST
  • Garantie de 3 ans

Fiche technique (peut contenir des options)

Capacités Faible densité
Types d'appareil Modules de Matrices
