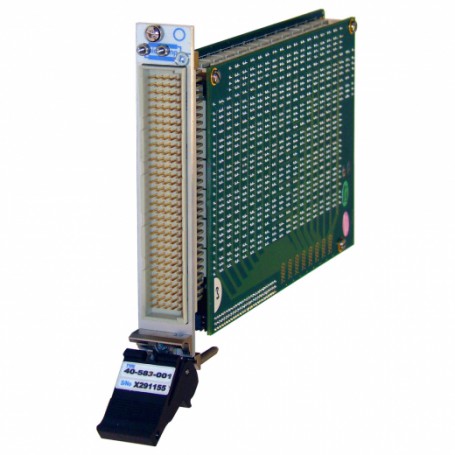

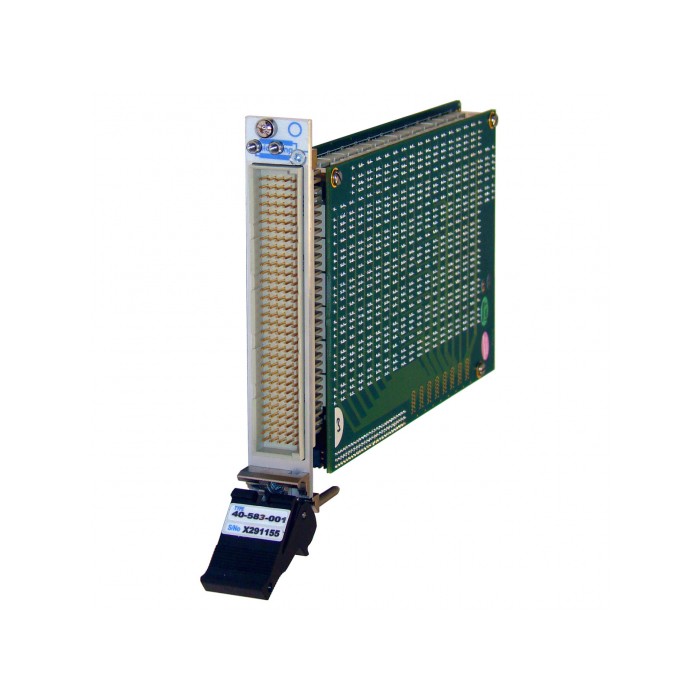

Modules de matrices Forte puissance 2 A 60 W : 40-583 Agrandir l'image

Module de matrice Forte puissance 2 A 60 W : 40-583 | PICKERING INTERFACES

Le 40-583 est une matrice PXI à 256 points de croisement avec commutation bipolaire. Le module consiste en une matrice 64 x 4 de relais électromécaniques à 2 pôles avec une gestion du courant de 2 A.

Plus de détails

Téléchargement

Description

Le 40-583 est une matrice PXI à 256 points de croisement avec commutation bipolaire. Le module consiste en une matrice 64 x 4 de relais électromécaniques à 2 pôles avec une gestion du courant de 2 A.

Le module est conçu pour commuter les signaux de moyenne tension et de puissance. Les applications typiques incluent le routage de signaux dans les systèmes ATE et d'acquisition de données.

La connexion du signal utilisateur se fait via un connecteur DIN 41612 robuste à 160 broches, entièrement pris en charge par la vaste gamme de câbles et d’accessoires de connecteurs Pickering Interfaces.

Caractéristiques Techniques

  • Matrice bipolaire PXI 3U haute densité, 1 emplacement, avec 256 points de croisement
  • Configuré en tant que matrice 64 x 4
  • Courant maximal 2 A, commutation à chaud ou à froid
  • Commutateur jusqu'à 300 VDC / 250 VAC et jusqu'à 60 W Max Power
  • Utilise des relais bipolaires électromécaniques à contact plaqué or
  • Pilotes VISA, IVI et Kernel fournis pour Windows
  • Pris en charge par les châssis PXI ou LXI
  • Pris en charge par nos outils de test de diagnostic
  • Garantie de 3 ans

Fiche technique (peut contenir des options)

Capacités Puissance forte
Types d'appareil Modules de Matrices

30 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Capacités Puissance forte
Types d'appareil Modules de Matrices
