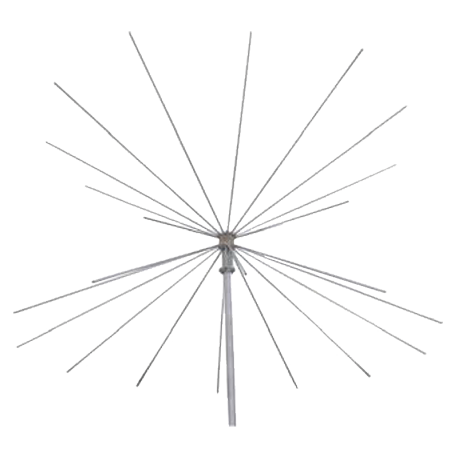

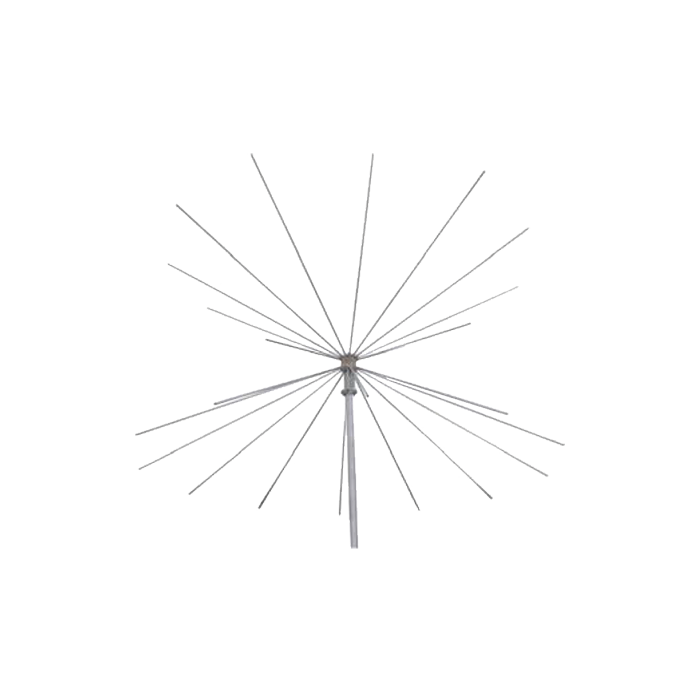

Antennes Bi-conique 0,1 à 3,0 GHz : Série SZ Agrandir l'image

Antennes bi-coniques (100 MHz - 50 GHz) : Série SZ | A-INFO

Elle présente des caractéristiques d’impédance et de rayonnement constantes dans une large bande de plusieurs octaves.

Plus de détails

Téléchargement

Documentation série SZ

Téléchargez ce fichier (560.41k)

Description

L'antenne biconique ou double discone est une variante de l’antenne discône, dont les 2 éléments sont des cônes. Elle présente des caractéristiques d’impédance et de rayonnement constantes dans une large bande de plusieurs octaves.

Références et spécifications :

Model Frequency Pol. Gain VSWR Power (W) Connector Size (mm)
SZ-10300 100-3000 Vertical 4 2.0:1( Typ.) 100 N-Female Φ1692.3 x 1692.3
SZ-20300 200-3000 Vertical 4 3.0:1 100 N-Female Φ645 x 400
SZ-50300/P 500-3000 Vertical 0 3.0:1 100 N-Female Φ300 x 190
SZ-80400/P 800-4000 Vertical 0 2.0:1 50 SMA-Female Φ190 x 206
SZ-2001800/P 2000-18000 Vertical 4 2.0:1(Typ.)
2.5:1(Max.)		 50 SMA-Female Φ123 x 84
SZ-2002650/P 2000-26500 Vertical 0 2.0:1(Typ.)
2.5:1(Max.)		 50 SMA-Female Φ123 x 82
SZ-2003000/P 2000-30000 Vertical 0 2.5:1(Typ.)
3.0:1(Max.)		 50 SMA-Female Φ123 x 82
SZ-3004000/P 3000-40000 Vertical 3 2.0:1(Typ.) 30 2.92mm-Female Φ80 x 82.8
SZ-3005000/P 3000-50000 Vertical 4 2.0:1(Typ.) 30 2.4mm-Female Φ80 x 82.8
SZ-4004000/P 4000-40000 Vertical 3 2.0:1(Typ.) 30 2.92mm-Female
/2.4mm-Female		 Φ80 x 82.8
SZ-4005000/P 4000-50000 Vertical 4 2.0:1(Typ.) 30 2.4mm-Female Φ80 x 82.8
SZ-18004000/P 18000-40000 Vertical 5 2.0:1(Typ.) 30 2.92mm-Female Φ80 x 82.8
SZ-18005000/P 18000-50000 Vertical 5 2.0:1(Typ.) 30 2.4mm-Female Φ80 x 82.8
