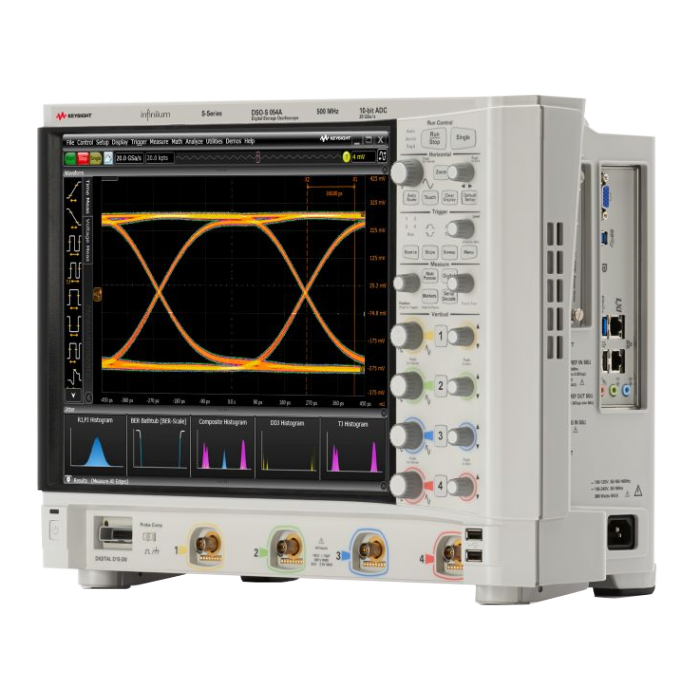

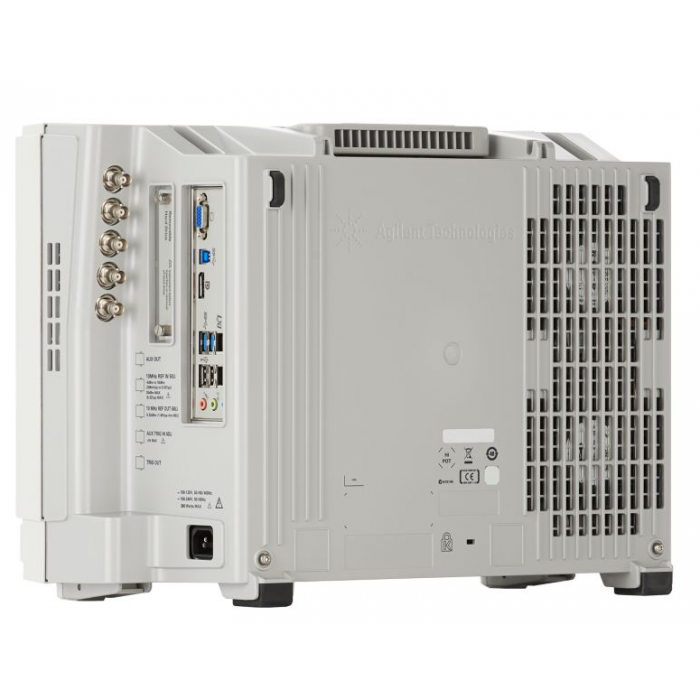

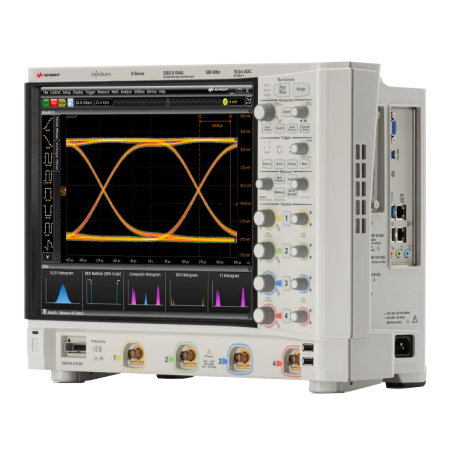

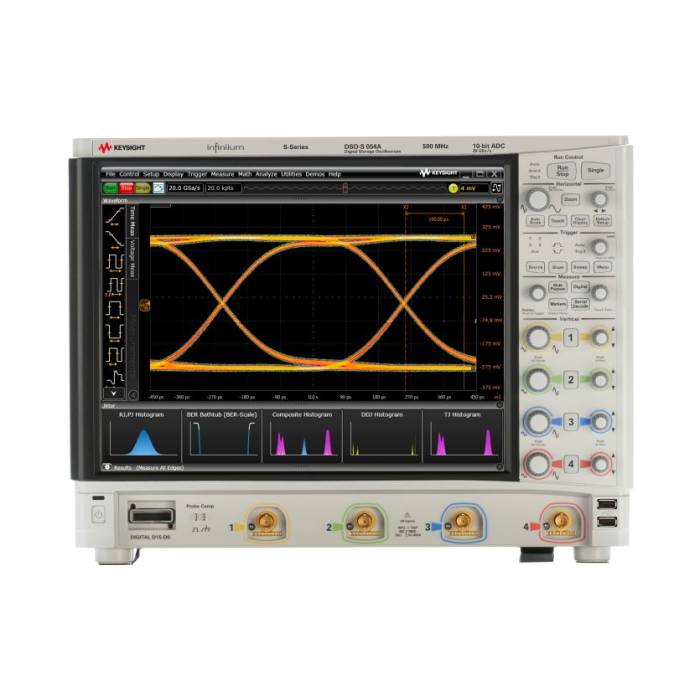

Oscilloscope Infiniium Série S 500 MHz 4 et 16 voies : DSOS054A & MSOS054A

Agrandir l'image

Oscilloscope Infiniium Série S 1 GHz 4 et 16 voies : DSOS104A / MSOS104A | KEYSIGHT TECHNOLOGIES

Les oscilloscopes Infiniium S-Series intègrent une technologie innovante conçue pour fournir des mesures de qualité supérieure. Du matériel de pointe et une vaste suite de logiciels fonctionnent ensemble pour vous donner une capacité de mesure inégalée.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Note d'application : Pourquoi la précision verticale d'un oscilloscope est-elle importante ?

Imprimer

Téléchargement

Documentation Oscilloscope Infiniium Série S

Téléchargez ce fichier (2.14M)

Description

Les oscilloscopes Infiniium S-Series intègrent une technologie innovante conçue pour fournir des mesures de qualité supérieure. Du matériel de pointe et une vaste suite de logiciels fonctionnent ensemble pour vous donner une capacité de mesure inégalée. Notre ADC 10 bits et notre front-end à faible bruit fonctionnent ensemble pour fournir des performances allant jusqu'à 8 GHz avec une intégrité de signal fantastique.

Caractéristiques Techniques

Bande passante 1 GHz (évolutive)
DSOS104A :
- 4 voies analogiques
MSOS104A : signaux mixtes
- 4 voies analogiques et 16 voies numériques
Obtenez une résolution verticale allant jusqu'à 16 bits avec le système d'architecture avancée
Capturez une trace de signal plus longue avec une fréquence d'échantillonnage maximale de 20 GSa/s
Obtenez une intégrité de signal supérieure avec un système ENOB moyen de 8,1 bits en pleine bande passante
Gagnez en convivialité avec l'écran tactile capacitif de 15 pouces compatible multitouch et le lecteur SSD standard pour un démarrage rapide et une grande fiabilité
Accédez à une large gamme de logiciels de protocole, de conformité et d'analyse

Fiche technique (peut contenir des options)

Nombre de voies	4 voies, Voies logiques
Bandes passantes	1000 MHz
Décodages & analyses	ARINC 429, CAN, CAN FD, I2C, LIN, I2S, Manchester, MIL-STD 1553, MIPI, RS 232, UART, USB, USB 2.0, BROAD-R REACH, Ethernet, Ethernet Auto, FlexRay, RS 422, RS 485, SENT, SPI, DDR, PCI
Diagonales de l'écran	15 à 17'', Tactile
Divers	10 bits, Haute Résolution
Echantillonnages	2 Géch/s à 19 Géch/s, > 19 Géch/s
Interface	USB, Display Port, Ethernet
Mémoires	> 100 M points , Ségmentation

Automatisez, gérez et accédez facilement à vos mesures avec le logiciel PathWave Instrument : RPA

30 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies	4 voies, Voies logiques
Bandes passantes	1000 MHz
Décodages & analyses	RS 422, I2S, ARINC 429, PCI, Manchester, SENT, MIL-STD 1553, CAN FD, Ethernet, UART, RS 232, I2C, DDR, USB 2.0, RS 485, LIN, CAN, BROAD-R REACH, SPI, MIPI, FlexRay, Ethernet Auto, USB
Diagonales de l'écran	Tactile, 15 à 17''
Divers	10 bits, Haute Résolution
Echantillonnages	> 19 Géch/s, 2 Géch/s à 19 Géch/s
Interface	Display Port, USB, Ethernet
Mémoires	> 100 M points , Ségmentation
