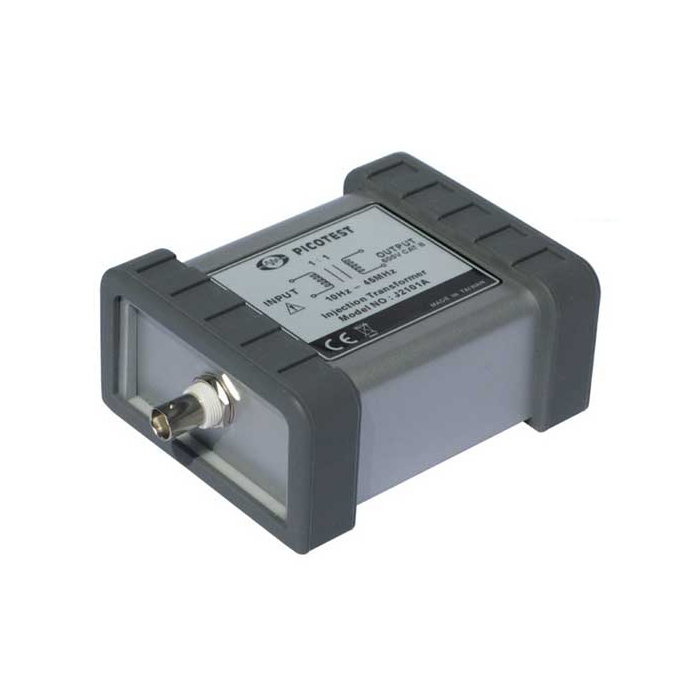

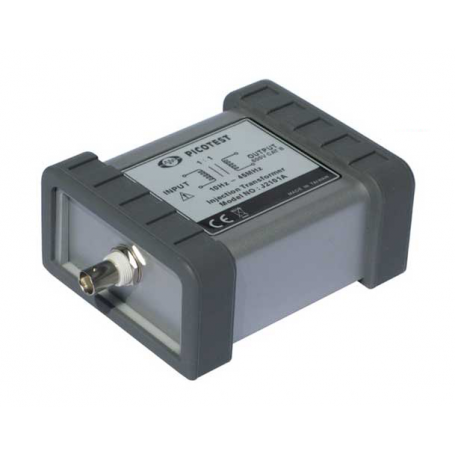

Transformateur d'injection 10 Hz - 45 MHz : J2101A | PICOTEST

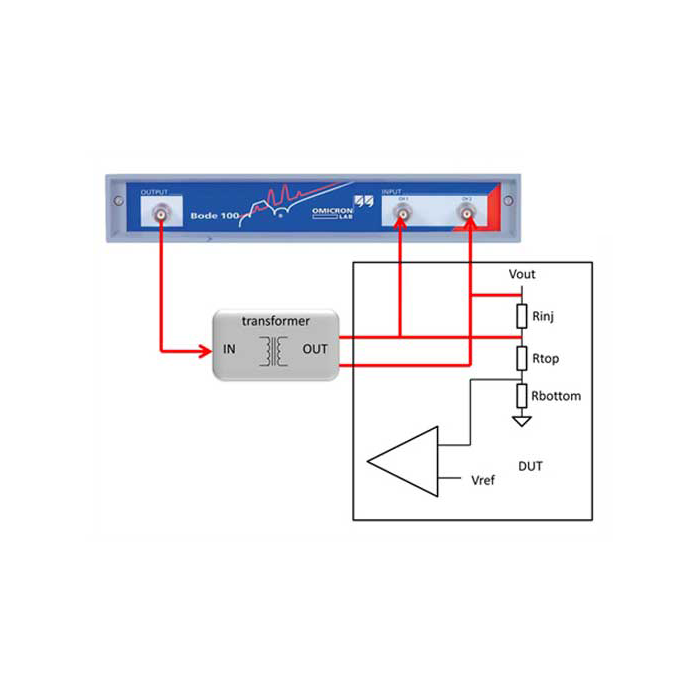

Le transformateur d'injection est actuellement la méthode la plus courante pour connecter l'analyseur de réseau au circuit testé et est principalement utilisé pour les mesures de stabilité de la boucle de commande. Le but du transformateur est d'injecter un signal dans la boucle de contrôle en cours de mesure, sans impact sur les performances de la boucle. Afin d'accomplir cela à un degré raisonnable, le transformateur est isolé et est donc capable de flotter sur une haute tension, comme un correcteur de facteur de puissance (PFC), qui est souvent proche de 400VDC. Les tensions de mesure qui dépassent la tension nominale des entrées du Bode-100 nécessitent des sondes d'atténuation.

La largeur de bande utilisable d'un transformateur à injection est généralement nettement supérieure aux limites de fréquence de 3 dB. En effet, le transformateur lui-même est en dehors de la mesure, ce qui conduit de nombreuses personnes à croire à tort que le transformateur est un élément non critique.

La largeur de bande du transformateur est fortement liée à l'impédance de terminaison. Le Bode-100 et la plupart des analyseurs de réseau fournissent une impédance de source d'oscillateur de 50 ohms. En supposant cette impédance, la résistance de terminaison optimale est de 5 Ohms. Cela atténue considérablement le signal d'injection, ce qui est généralement bénéfique, car une erreur courante dans les mesures de Bode utilise un signal qui est trop grand, et donc pas une petite mesure de signal. Un avantage supplémentaire de cette faible valeur est qu'elle peut généralement être laissée dans le circuit à tout moment, ce qui simplifie la connexion à l'analyseur de réseau sans impact notable sur la tension de sortie du circuit testé.

Performance at -10dBm input level

*Note: The upper end of the bandwidth is heavily dependent on the interconnect between the Injector and the DUT.
