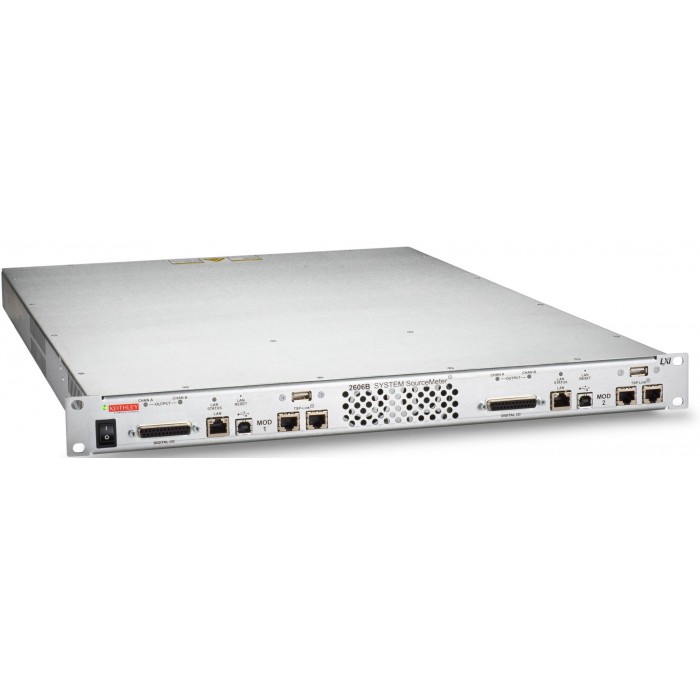

SourceMeter SMU haute densité : 2606B Agrandir l'image

SourceMeter SMU haute densité : 2606B | TEKTRONIX

Le SMU haute densité système SourceMeter 2606B offre quatre voies de SMU de 20 W, pour un format de forme de 1 unité de haut.

Plus de détails

Livre blanc : Techniques avancées d'analyse des défaillances à l'aide d'unités de mesure de source et de thermographie verrouillée

Téléchargement

Documentation 2606B

Téléchargez ce fichier (1.38M)

Description

Le SMU haute densité système SourceMeter 2606B offre quatre voies de SMU de 20 W, pour un format de forme de 1 unité de haut. Face au besoin des fabricants d’optimiser l’espace de leurs installations et de réduire les temps et les coûts de test, le SMU 2606B offre une densité 3 fois supérieure, améliore le débit et réduit le nombre de racks d’équipement de test nécessaires. Ce SMU est la solution parfaite pour les tests de production de diodes laser, de LED, de semiconducteurs à 2 ou 3 bornes et plus encore.

Densité de voies 3 fois supérieure

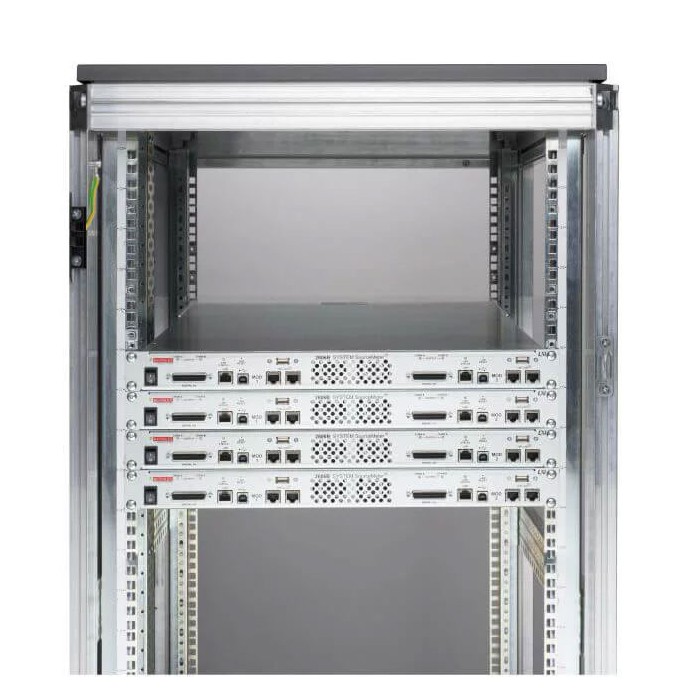

Quand l’espace de rack pour les tests de production vient à manquer et que vous avez besoin de réduire le nombre de racks d’équipement de test, le 2606B vous permet de concentrer plus de voies dans 2 unités que les SMU traditionnel avec facteur de forme identique.

  • Facilement empilable et rackable
  • Pas de conditions d’espacement thermique de 1 unité supplémentaire
  • Trois fois plus de voies pour le même espace en rack
  • Obtenez le même nombre de voies en occupant 3 fois moins d’espace

Intègre les caractéristiques de deux 2602B

Profitez de la même intégrité de mesure, synchronisation, rapidité et précision de qualité supérieure que le SMU système SourceMeter 2602B de Keithley, le leader du secteur, mais dans un facteur de forme de 1 unité. Le 2606B est également équipé des mêmes connecteurs analogiques, numériques I/O et TSP-Link que le 2602B, pour une migration facile.

  • Précision de mesure de base de 0,015 %
  • Résolution de 6,5 digits
  • Gamme de faible courant de 100 nA et sensibilité de 2 pA
  • Connecteurs analogiques Phoenix à 8 broches et numériques I/O à 25 broches

Système performant pour un débit de production inégalé

La technologie TSP® (Test Script Processor) intègre et exécute des programmes de test complets à l'intérieur de l’unité SMU pour offrir les meilleures performances du marché. La technologie TSP-Link® permet une expansion jusqu’à 64 voies pour des tests parallèles d’un SMU-par-broche à haute vitesse sans unité centrale. Toutes les voies sont contrôlées simultanément et indépendamment à une vitesse limitée

  • Élimine les communications de bus fastidieuses vers et depuis le PC
  • Code TSP compatible avec le SMU SourceMeter 2602B
  • Connectez jusqu’à 32 nœuds TSP-Link ou 64 voies de SMU indépendantes
  • Reconfiguration facile lorsque les exigences de test changent

Fiche technique (peut contenir des options)

Nombre de voies 4 voies
Gammes de courant 10 nA à 10 A
Gammes de puissance 0 à 20 W
Gammes de tension 100 mV à 40 V
Interface USB, LAN

10 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies 4 voies
Gammes de courant 10 nA à 10 A
Gammes de puissance 0 à 20 W
Gammes de tension 100 mV à 40 V
Interface LAN, USB
