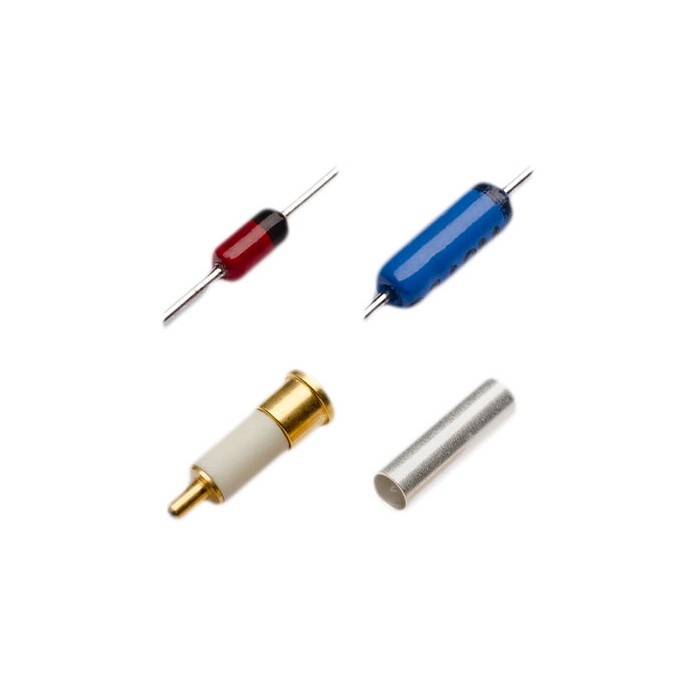

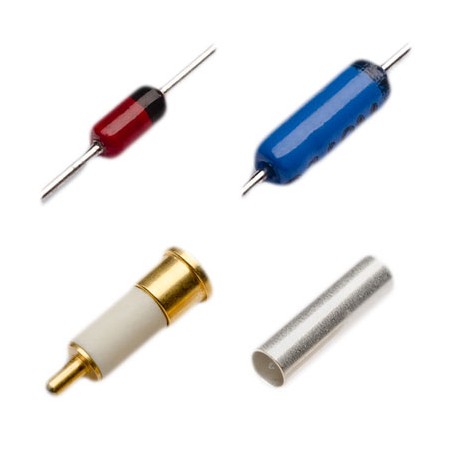

Diode à pointe : Semigen Agrandir l'image

Diode à point de contact : Série 1N | SEMIGEN

Les diodes à pointe de SemiGen sont conçues pour des applications via la bande KA.

Plus de détails

Téléchargement

Description

Les diodes mélangeuses à contact ponctuel de la série 1N de SemiGen sont conçues pour des applications sur la bande KA. Chaque dispositif de cette série est spécialement conçu pour un faible niveau de bruit, d'impédance et de ROS.

Nos dispositifs sont des remplacements de substitution pour toutes les exigences militaires et commerciales. Ces diodes utilisent du silicium épitaxial cultivé dans un réacteur spécifique pour une performance optimisée. Elles peuvent être utilisées dans des applications de ligne à bande.

Caractéristiques :

  • Puces multi-jonction
  • Faible bruit 1/F
  • Faible capacité de jonction

Applications :

  • Pour une utilisation dans les mélangeurs, les détecteurs, les doubleurs et les modulateurs.

Références et spécifications :

Part Number Rectification Efficiency MIN Tangential Signal Sensitivity TYP (dB) Video Resistance MAX (Ohms) Operating Frequency (MHz) Package Style
1N830 65% - - 100 PK85
1N830A 65% @5 Vdc - - 100 PK85
1N32 - 49 22 3000 PK100
1N32A - 47 17 3000 PK100
1N833 - 40 18 9375 PK85
1N833A - 45 18 9375 PK85
1N1611 - 51 3.1 9000 PK102
1N1611A - 53 3.1 9000 PK100
1N1611B - 53 3.1 9000 PK100
1N3778 - 50 10 9375 PK101
Part Number Noise Figure 3.060 GHz L0 = 1.0 mW RI = 100 Ohms MAX (db) VSWR 3.060 GHz L0 = 1.0 mW RI = 100 Ohms MAX (Ratio) IF Impedance 3.060 GHz L0 = 1.0 mW RI = 100 Ohms MIN/MAX (Ohms) Conversion Loss 3.060 GHz L0 = 1.0 mW RI = 100 Ohms MAX (db) Package Style
1N21C 8.5 - 325 -465 - PK100
1N21D 7.5 - 325 - 465 - PK100
1N21E 7.0 1.5 350 - 450 - PK100
1N21WE 7.0 1.5 350 - 450 - PK101
1N21F 6.0 1.3 350 - 450 - PK100
1N21G 5.5 1.3 350 - 450 5.0 PK100
1N21WG 5.5 1.3 350 - 450 5.0 PK101
1N416C 6.5 1.5 335 - 465 - PK101
1N416D 7.5 1.3 335 - 465 - PK101
1N416E 7.0 1.3 335 - 465 7.0 PK101
1N416F 6.5 1.3 335 - 465 6.5 PK101
1N416G 6.0 1.3 335 - 465 6.0 PK101
1N831 8.5 - 300 - 500 - PK85
1N831A 7.0 - 300 - 500 - PK85
1N831B 6.5 - 300 - 500 - PK85
1N831C 6.0 - 300 - 500 - PK85
Part Number Noise Figure 9.375 GHz L0 7.5= 1.0 mW RI = 100 Ohms MAX (db) VSWR 9.375 GHz L0 = 1.0 mW RI = 100 Ohms MAX (Ratio) IF Impedance 9.375 GHz L0 = 1.0 mW RI = 100 Ohms MIN/MAX (Ohms) Conversion Loss 9.375 GHz L0 = 1.0 mW RI = 100 Ohms MAX (db) Package Style
1N23 12.0 - 200 - 600 - PK100
1N23A 11.0 - 200 - 600 - PK100
1N23B 10.0 1.5 335 - 465 - PK100
1N23C 9.0 1.5 335 - 465 - PK100
1N23D 8.5 1.3 335 - 465 - PK100
1N23E 7.5 1.3 335 - 465 7.0 PK100
1N23WE 7.5 1.3 335 - 465 7.0 PK101
1N23F 7.0 1.3 335 - 465 6.5 PK100
1N23G 6.5 1.3 335 - 465 6.0 PK100
1N23WG 6.5 1.3 335 - 465 6.0 PK101
1N23H 6.0 1.3 335 - 465 5.5 PK100
1N415C 9.0 1.5 335 - 465 - PK101
1N415D 8.5 1.3 335 - 465 - PK101
1N415E 7.5 1.3 335 - 465 7.0 PK101
1N415F 7.0 1.3 335 - 465 6.5 PK101
1N415G 6.5 1.3 335 - 465 6.0 PK101
1N415H 6.0 1.3 335 - 465 5.5 PK101
1N832 9.5 - 250 - 500 - PK85
1N832A 7.5 - 250 - 500 - PK85
1N832B 7.0 - 250 - 500 - PK85
1N832C 6.5 - 250 - 500 - PK85
