Description
Les systèmes de test de conformité EMC de Pacific Power Source utilisent un système de mesure considérablement amélioré et des options d'impédance nouvelles conçues pour prendre en charge les harmoniques AC monophasés et triphasés, les tests de conformité du scintillement et de l'immunité jusqu'au courant maximal requis de 75 A par phase. Le système de mesure utilise une interface USB avec l’ordinateur portable ou de bureau de l’utilisateur, ce qui élimine le besoin d’un PC, d’un moniteur et d’un clavier intégrés par rapport aux systèmes de test Harmonics et Flicker de la génération précédente. L'alimentation AC de l'unité testée est toujours fournie par une source d'alimentation linéaire haute performance Pacific Power Source série LMX pour des systèmes jusqu'à 16 A / phase. Pour les systèmes de puissance supérieure jusqu'à 75 A / phase, la source d'alimentation à découpage compacte et efficace de la série AFX est utilisée. La puissance de sortie AC de ces unités dépasse facilement les exigences de la norme CEI 61000-3 pour la source AC.
| Modèles LMX |
Voltage |
Phase |
Arms 230 V |
Hauteur d'armoire |
| ECTS2-108L |
750 VA |
1 |
3 |
- |

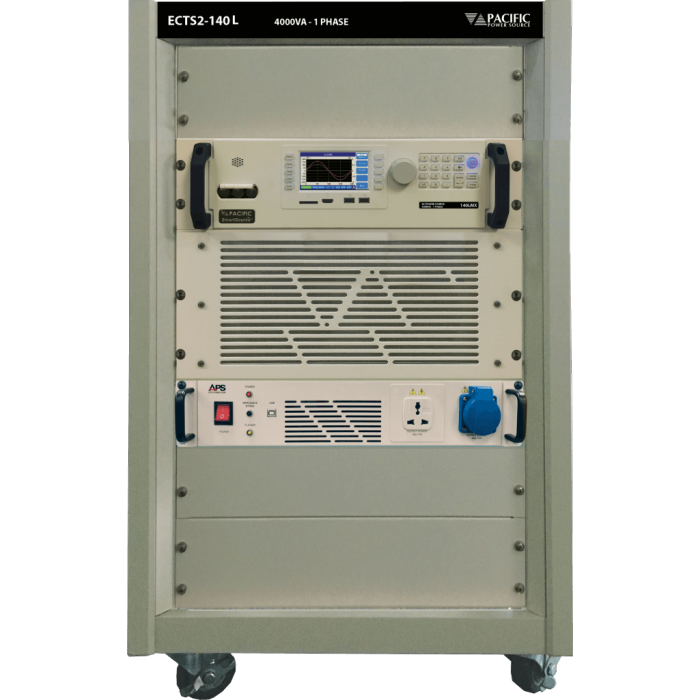

| ECTS2-104L-A |
4 kVA |
1 |
16 |
18 U |
| ECTS2-160L-A |
6 kVA |
1 |
16 |
18 U |
| Matériel inclus |
Source d'alimentation AC, système de mesure, impédance de scintillement localisée, panneau de prise, câblage du système, bornes d'entrée d'alimentation, armoire |
| Software |
HFa16 Software for IEC61000-3-2 Harmonics- and IEC 61000-3-3 flicker tests, PPSC Manager, AC Source Control, PPSC Test Manager License, IEC-AC-4xx Test Sequenz Bundle (IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-27, IEC 61000-4-28, IEC 61000-4-34) |
| Options |
- -413 : IEC 61000-4-13 Test d'immunité aux harmoniques et interharmoniques
- Comprend un générateur d'interharmoniques interne à la source d'alimentation AC et des séquences de test CEI 61000-4-13
- Commutateur de transfert de puissance électronique: monophasé, 16 A pour CEI 61000-11 et -29
|
| Modèles AFX |
Voltage |
Phase |
Arms 230 V |
Impédance LFZ |
| ECTS2-360F-n |
6 kVA |
1 |
26 |
LFZ-3-16 Impedance |
| ECTS2-3150F-n |
15 kVA |
1, 2 & 3 |
21,7 |
LFZ-3-16 Impedance |
| ECTS2-3300F-n |
30 kVA |
1, 2 & 3 |
43,3 |
LFZ-3-40 Impedance |

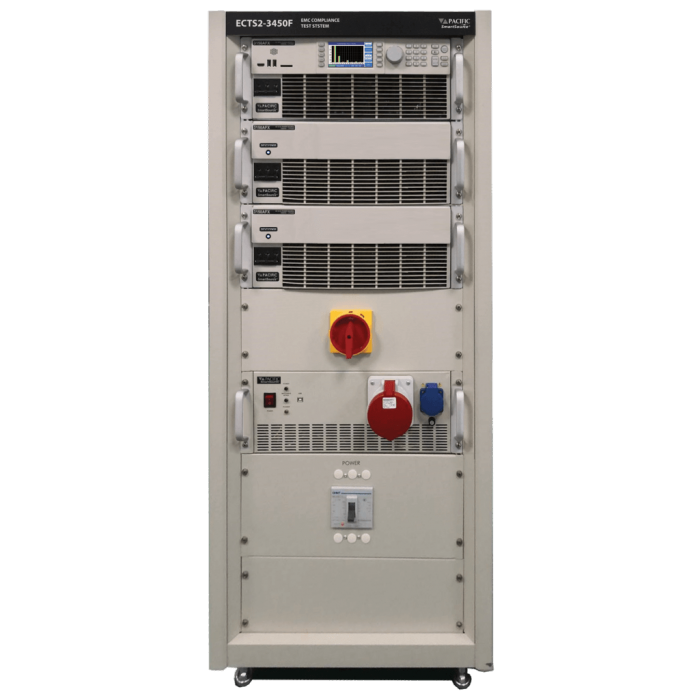

| ECTS2-3450F-n |
45 kVA |
1, 2 & 3 |
65 |
LFZ-3-75 Impedance |
| ECTS2-3600F-n |
60 kVA |
1, 2 & 3 |
86,9 |
LFZ-3-75 Impedance |
| ECTS2-3750F-n |
75 kVA |
1, 2 & 3 |
108 |
LFZ-3-75 Impedance |
| ECTS2-3900F-n |
90 kVA |
1, 2 & 3 |
130 |
LFZ-3-75 Impedance |
| Options |
- -413 : IEC 61000-4-13 Test d'immunité aux harmoniques et interharmoniques
- Comprend un générateur d'interharmoniques interne à la source d'alimentation AC et des séquences de test CEI 61000-4-13
- Commutateur de transfert de puissance électronique: monophasé, 16 A pour CEI 61000-11 et -29
|
Tests d'émissions disponibles :
- IEC 61000-3-2 Harmonics Emissions
- IEC 61000-3-12 Harmonics Emissions
- IEC 61000-3-3 Flicker Emissions
- IEC 61000-3-11 Flicker Emissions
Logiciel de test d'immunité disponible :
- IEC 61000-4-11 (Option)
- IEC 61000-4-13 (Option)
- IEC 61000-4-14
- IEC 61000-4-17
- IEC 61000-4-28
- IEC 61000-4-29 (Option)
- IEC 61000-4-34 (Option)
Logiciel de test avionique disponible :
- RTCA / DO160, section 16
- MIL-STD 704
- Airbus ABD0100.1.8 (A380)
- Airbus ABD0100.1.8.1 (A350)
- Airbus AMD24C (A400M)
- Boeing 787B3-0147
