LIVRAISON En cours de réapprovisionnement
Attention : dernières pièces disponibles !
Nous vous contacterons pour valider votre commande quand le produit sera disponible.
Date de disponibilité :

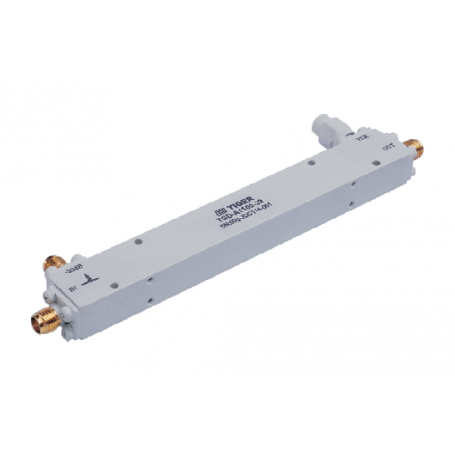

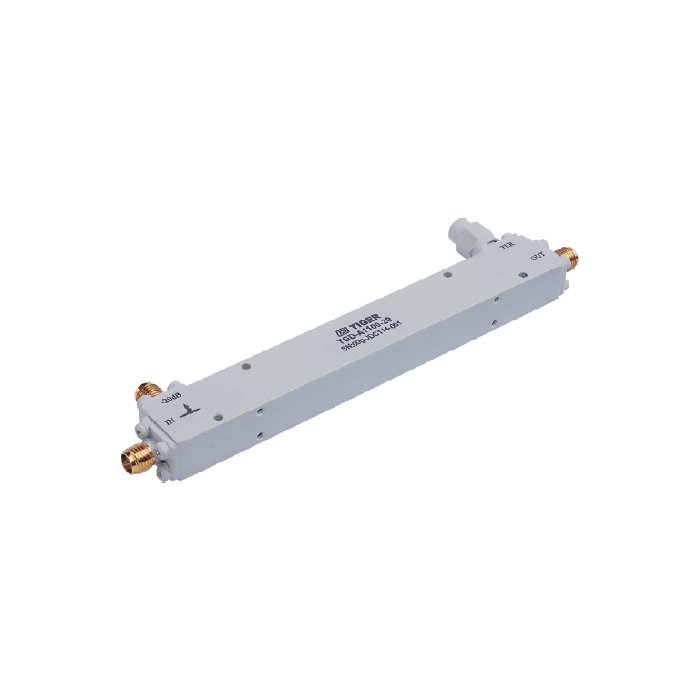

Le coupleur directionnel de la série TGD-A1 couvre la fréquence 0.5-18GHz avec un connecteur SMA. L'adoption d'une ligne à bande sur le circuit permet d'obtenir une faible perte d'insertion, une directivité élevée et une grande capacité de traitement de la puissance. La terminaison est située à l'intérieur pour faciliter l'utilisation.
Le coupleur directionnel ultra large bande TGD-A1100 est principalement utilisé dans les domaines de la guerre électronique, du radar, de la communication, de la mesure et du test, de l'échantillonnage et de la surveillance du signal et de la division et de la combinaison de la puissance inégale. Il y a plusieurs choix de couplage.
Références et spécifications :
Part Number Loss |
Freq.Range | Coupling | Insertion Loss |
VSWR | Frequency Sensitivity |
Directivity |
TGD-A1100-10 | 0.5-18GHz | 10±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1100-20 | 0.5-18GHz | 20±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1100-30 | 0.5-18GHz | 30±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1101-10 | 1-18GHz | 10±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1101-20 | 1-18GHz | 20±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1101-30 | 1-18GHz | 30±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1102-10 | 2-18GHz | 10±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1102-20 | 2-18GHz | 20±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1102-30 | 2-18GHz | 30±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1200-06 | 0.5-2GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 12dB |
TGD-A1200-10 | 0.5-2GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1200-20 | 0.5-2GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1200-30 | 0.5-2GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-06 | 0.8-2.5GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-10 | 0.8-2.5GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-20 | 0.8-2.5GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-30 | 0.8-2.5GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-06 | 1-4GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-10 | 1-4GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-20 | 1-4GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-30 | 1-4GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1203-06 | 2-8GHz | 6±1dB | 0.5dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-10 | 2-8GHz | 10±1dB | 0.5dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-20 | 2-8GHz | 20±1dB | 0.4dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-30 | 2-8GHz | 30±1dB | 0.4dB | 1.2 | ±1.0dB | 20dB |
TGD-A1204-10 | 4-18GHz | 10±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
TGD-A1204-20 | 4-18GHz | 20±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
TGD-A1204-30 | 4-18GHz | 30±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
Références et spécifications :
Part Number Loss |
Freq.Range | Coupling | Insertion Loss |
VSWR | Frequency Sensitivity |
Directivity |
TGD-A1100-10 | 0.5-18GHz | 10±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1100-20 | 0.5-18GHz | 20±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1100-30 | 0.5-18GHz | 30±1dB | 1.6dB | 1.6 | ±1.0dB | 10dB |
TGD-A1101-10 | 1-18GHz | 10±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1101-20 | 1-18GHz | 20±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1101-30 | 1-18GHz | 30±1dB | 1.2dB | 1.6 | ±1.0dB | 12dB |
TGD-A1102-10 | 2-18GHz | 10±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1102-20 | 2-18GHz | 20±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1102-30 | 2-18GHz | 30±1dB | 0.7dB | 1.5 | ±1.0dB | 12dB |
TGD-A1200-06 | 0.5-2GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 12dB |
TGD-A1200-10 | 0.5-2GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1200-20 | 0.5-2GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1200-30 | 0.5-2GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-06 | 0.8-2.5GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-10 | 0.8-2.5GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-20 | 0.8-2.5GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1201-30 | 0.8-2.5GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-06 | 1-4GHz | 6±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-10 | 1-4GHz | 10±1dB | 0.5dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-20 | 1-4GHz | 20±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1202-30 | 1-4GHz | 30±1dB | 0.4dB | 1.2 | ±0.7dB | 20dB |
TGD-A1203-06 | 2-8GHz | 6±1dB | 0.5dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-10 | 2-8GHz | 10±1dB | 0.5dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-20 | 2-8GHz | 20±1dB | 0.4dB | 1.2 | ±1.0dB | 20dB |
TGD-A1203-30 | 2-8GHz | 30±1dB | 0.4dB | 1.2 | ±1.0dB | 20dB |
TGD-A1204-10 | 4-18GHz | 10±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
TGD-A1204-20 | 4-18GHz | 20±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
TGD-A1204-30 | 4-18GHz | 30±1dB | 0.6dB | 1.5 | ±1.0dB | 12dB |
