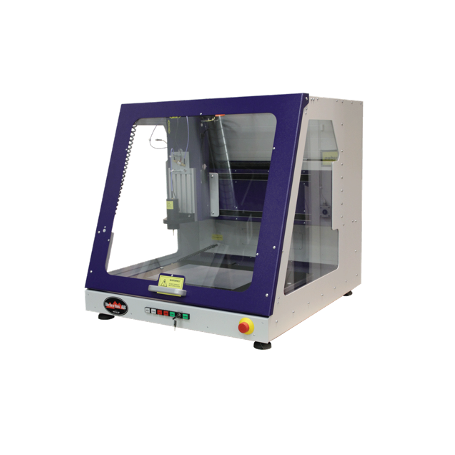

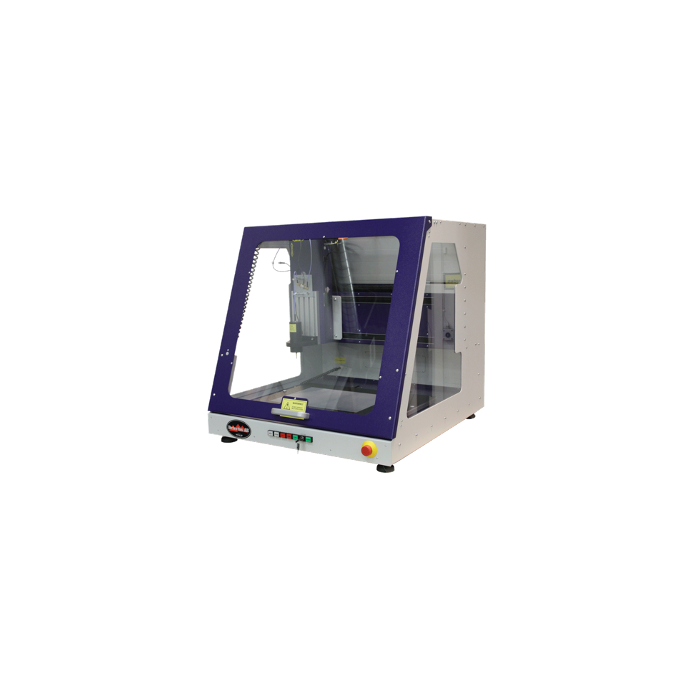

Scanner champs électromagnétiques haute résolution 390 x 290 x 130 mm : HRE-3 | DETECTUS

Detectus a développé le système de scanner EMC pour l’aide aux mesures de préqualification, identifier l’intensité et la localisation de source de radiation jusqu’au niveau du composant.

Ces mesures réduisent les risques que le produit en développement ne passe pas les tests CEM en laboratoire.

 Avec un scanner CEM Detectus, n’importe qui peut faire des mesures et en tirer des conclusions.

L’utiliser dans une phase de développement précoce permettra de détecter des problèmes d’émission avant l’intégration finale et une correction coûteuse.

Le système consiste en un bras robotisé x-Y-Z, un analyseur de spectre avec sonde de champs proche et un logiciel ( compatible avec une grande sélection d’analyseur de spectre du marché ).

Pendant la mesure la sonde de champs proche est déplacé par le robot sur une grille de point de mesures au-dessus de l’objet sous test. A chaque point de mesure, la localisation de la sonde et l’intensité du champs sont enregistré dans le logiciel.

Caractéristiques techniques

• Système de scanner EMC haute résolution

• Inclus:

  • Préamplificateur
  • Quatre sondes
  • Logiciel DSS
  • Communication LAN et RS232
  • Palette (avec certification non bois)
  • Volume de mesure:
  • 390 x 290 x 130 mm

• A1219, 110 volts
• A1220, 230 volts
