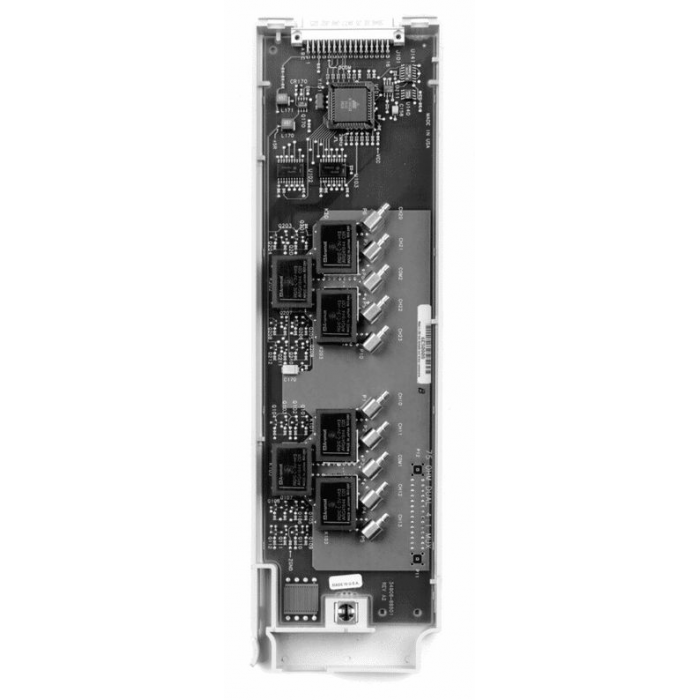

Multiplexeur RF 50 Ohms : 34905A | KEYSIGHT TECHNOLOGIES

Le module multiplexeur RF Keysight 34905A pour l'unité d'acquisition / de commutation de données 34970A / 34972A offre des capacités de commutation large bande pour les signaux haute fréquence et pulsés. Utilisez-le pour acheminer les signaux de test entre votre appareil testé et votre générateur de signaux, oscilloscope, analyseur de spectre ou autre instrumentation.

Les multiplexeurs RF sont agencés comme deux multiplexeurs 1 x 4 indépendants, chacun avec un blindage commun et un conducteur central commuté. Les connexions peuvent être effectuées directement aux entrées SMB avec une bande passante utilisable de 2 GHz, ou aux adaptateurs BNC-SMB fournis avec une bande passante de 1 GHz. Plusieurs bancs peuvent être mis en cascade pour les applications nécessitant des topologies encore plus grandes - créez un multiplexeur 16: 1 sans embase dans une seule trame.

• Multiplexeur RF double 4 canaux
• Bande passante 2 GHz, 50 Ohm
• Cascade ensemble pour un multiplexeur jusqu'à 16: 1

Le produit standard comprend:

• 1 x 34905A, Module multiplexeur RF double 4 canaux 50 Ohm
• 1 x certificat d'essai fonctionnel
• 10 x câbles, 50 Ohm (SMB à BNC)
