Description
Les onduleurs sont utilisés dans les véhicules électriques à batterie ou à pile à combustible.
- Les semi-conducteurs qui les composent génèrent des interférences électromagnétiques par leurs processus de commutation lors de la conversion de l'énergie du courant continu (DC) au courant alternatif (AC) et vice versa.

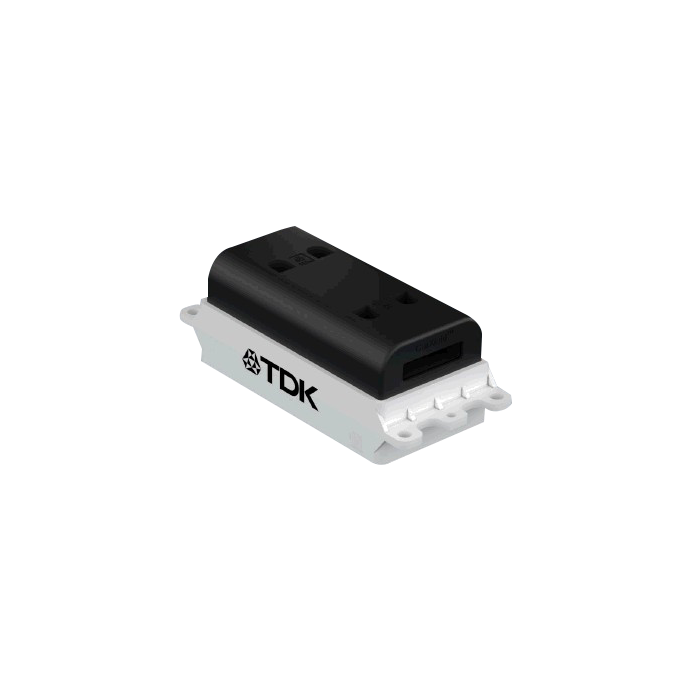

Avec le CarXield™, TDK Corporation présente désormais la première plateforme de filtre CEM standard pour les applications automobiles et donc une solution rentable et efficace aux problèmes de CEM.
- Le CarXield est disponible en plusieurs variantes et peut être utilisé à des tensions de 500 V DC ou 900 V DC avec des courants allant jusqu'à 400 A @85 °C.
Grâce à sa conception entièrement validée, les filtres avec ou sans barre omnibus sont toujours disponibles. D'autres adaptations à votre application exacte peuvent être réalisées et développées à la volée.
Le bruit de commutation à haute fréquence des onduleurs est une source potentielle d'émissions RF. Le bruit des onduleurs sur les lignes de batteries est également une préoccupation majeure, tant en ce qui concerne l'immunité que les émission
L'inverter produit des interférences électromagnétiques. Le filtre EMI est supposé réduire les interférences entre l'onduleur et la batterie
Caractéristiques techniques :
- 900 VDC/250 A et 500 VDC/200 A@85 C
- Validation des produits selon les exigences de l'industrie automobile (basé sur MBN LV 124/AEC Q200)
Avantages :
- Rapidement disponible
- Prix compétitif grâce à des processus standard
- Egalement disponible sans les barres de cuivre
Performance :
 |
- En conformité avec la norme CISPR 25 HV classe 4 dans un système virtuel 50 Ω
- Perte d'insertion : 150 kHz 30 dB CM, 40 dB DM 500 kHz ...
- Example HV + émission conduite
|
"Capacitor to GND"
| Potentiel |
E(L-GND) |
≤0,016 J |
| Capacitance Y par ligne GND |
CY (L-GND) |
≤50 nF |
Avantages :
- Réduction des coûts
- R & D, validation et chaîne de production
Fiabilité :
- La conception de base des produits est déjà en cours de production, processus de production approuvé
Package :
- Disponible avec ou sans barres de cuivre
Disponibilité :
- Les pièces sont prêtes à être livrées dans un court délai
