Commutateur SPDT 10 W haute puissance 0,5 - 6,0 GHz : NJG1817ME4 | NJR (New Japan Radio)/ Nisshinbo Micro Devices Inc

Les besoins de l'interrupteur à haute puissance et à haute vitesse pour la station de base 5G augmentent également.

Ces types d'interrupteurs à haute puissance, à faible perte d'insertion, sont importants et représentent un défi majeur. En particulier, pour prendre en charge le système 5G, le commutateur SPDT est nécessaire, qui a de faibles pertes jusqu'aux bandes élevées telles que 3,85 et 4,7 GHz.

Et le 5G est un système de communication à grande vitesse, il faut donc un temps de commutation élevé pour commuter les signaux TX et RX.

Le NJG1817ME4 est un commutateur SPDT de forte puissance, avec une capacité de traitement de forte puissance allant jusqu'à 40dBm, et est un Commutateur large bande à faible perte jusqu'à la haute fréquence jusqu'à 6GHz. De plus, la vitesse de commutation élevée de 150ns du NJG1817ME4 est suffisamment performant sur les communications à haut débit 5G.

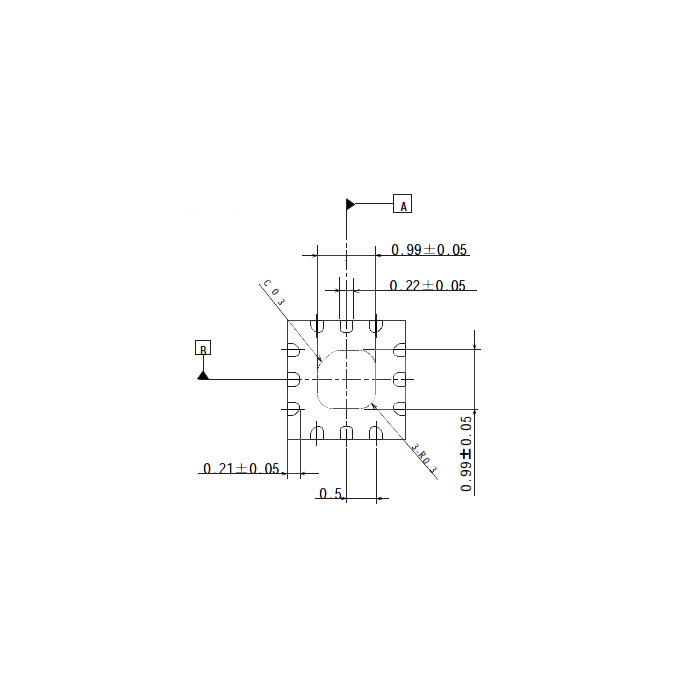

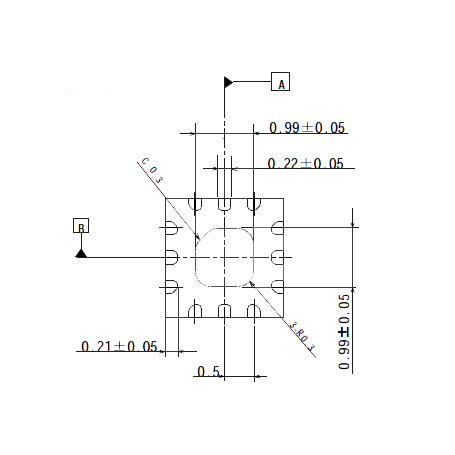

Le NJG1817ME4 est conditionné dans un boîtier EQFN de petite taille, à 12 broches, de 2 mm x 2 mm. Ainsi, les commutateurs à haute puissance peuvent être rendu plus petit.

Caractéristiques :

• Tension de commande : 2,7 à 5,0V
• Faible perte d'insertion :
• 0,35/0,4/0,45 dB typ.
• @f = 3,85/4,7/6,0 GHz
• Isolation élevée :
• 27/27/25 dB typ. @
• f= 3,85/4,7/6,0 GHz
• P_-0.1dB : +40 dBm typ. @f=3,85/4,7/6,0GHz
• Temps de commutation à grande vitesse : 150 ns typ.
• Petit paquet : EQFN12-E4 2,0 x 2,0 mm2, 12 broches
• Conforme à la directive RoHS et sans halogène, MSL1

Applications :

• Système de petites cellules 5G (Sub-6GHz)
• Système de radio commerciale
• Applications de commutation TX/RX
• Applications de commutation à usage général
