Commutateur SPDT haute puissance GaAs MMIC : NJG1814-MD7 | NJR (New Japan Radio)/ Nisshinbo Micro Devices Inc

Le NJG1814MD7 est un commutateur MMIC GaAs SPDT adapté pour applications WLAN, LTE et 4G.

Le NJG1814MD7 présente une isolation très élevée, une faible perte d'insertion, et d'excellentes performances de linéarité à haute fréquence jusqu'à 6 GHz.

De plus, son temps de commutation haute vitesse est disponible pour le WLAN application. Le dispositif de protection ESD intégré sur chaque port permet excellente robustesse ESD. Aucun condensateur de blocage CC n'est requis pour tous les ports RF sauf si DC est polarisé en externe.

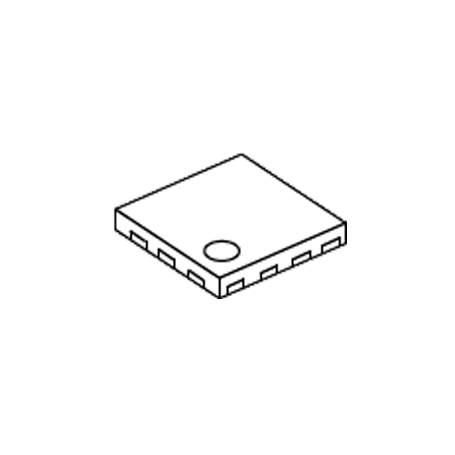

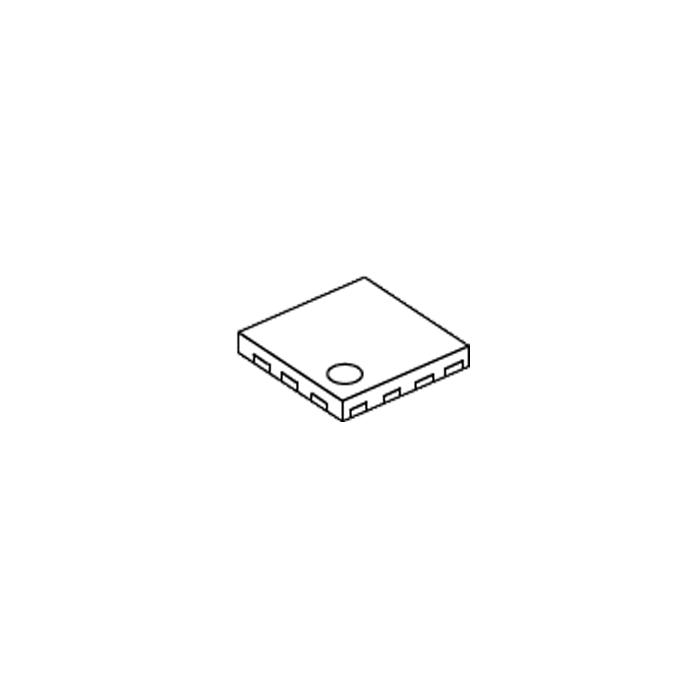

Le petit et mince boîtier EQFN14-D7 est adopté.

Applications :

• IEEE 802.11a / b / g / n / ac
• LTE et LTE-U
• Commutation à usage général

Contrôle logique basse tension 1,35 V à 5,0 V

• Isolation élevée 42 dB typ. @ f = 0,7 GHz, PIN = + 27 dBm
• 35 dB typ. @ f = 2,0 GHz, PIN = + 27 dBm
• 34 dB typ. @ f = 2,7 GHz, PIN = + 27 dBm
• 33 dB typ. @ f = 5,85 GHz, PIN = + 27 dBm
• Faible perte d'insertion 0,35 dB typ. @ f = 0,7 GHz, PIN = + 27 dBm
• 0,38 dB typ. @ f = 2,0 GHz, PIN = + 27 dBm
• 0,40 dB typ. @ f = 2,7 GHz, PIN = + 27 dBm
• 0,45 dB typ. @ f = 5,85 GHz, PIN = + 27 dBm

P-0,1 dB + 33 dBm min.

Temps de commutation haute vitesse 200ns typ.

Emballage ultra petit et mince EQFN14-D7 (taille de l'emballage: 1,6 x 1,6 x 0,397 mm)

Conforme RoHS et sans halogène, MSL1
