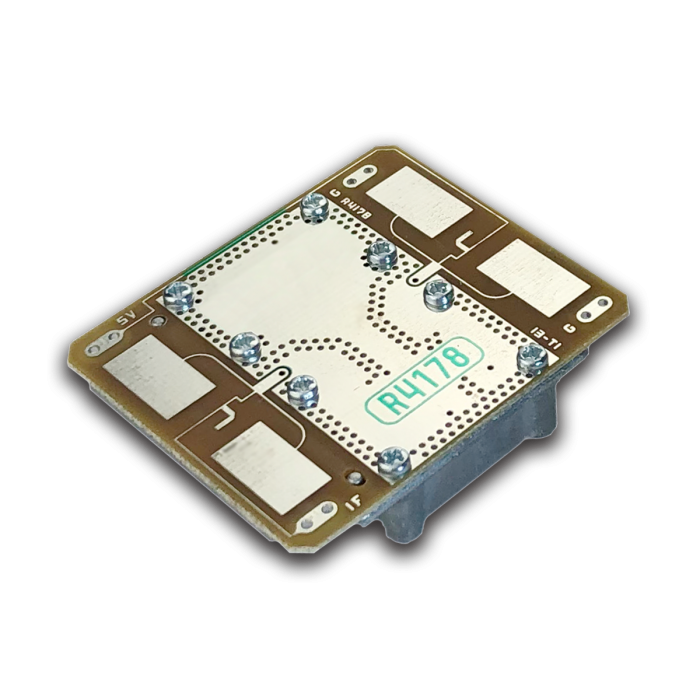

Module Doppler 10GHz (détecteur de mouvement) - Analogique- : Série NJR4178 | NJR (New Japan Radio)/ Nisshinbo Micro Devices Inc

Il se compose d'un DRO (Dielectric Resonator Oscillator), d'un mélangeur équilibré à diodes à barrière Schottky et d'antennes patch à micro-bandes.

Module frontal RF utilisant le Doppler RF de 10 GHz avec antenne patch intégrée et faible consommation de courant : 30 mA @ +5 VDC avec condition CW

Champ d'application :

Cette spécification couvre les exigences générales pour le module Doppler hyperfréquences en bande X.
Ce module est conçu pour les applications de détection de mouvement.
Il se compose d'un DRO (Dielectric Resonator Oscillator), d'un mélangeur équilibré à diodes à barrière Schottky et d'antennes patch à micro-bandes.

Caractéristiques :

Spécifications :

Items	Parameters
Frequency Stability	±5 MHz max.
Output Transmittion Power E.I.R.P.	+7 dBm max.
Antenna Angle	36 ° / 70 ° (depens on installation direction)
Power Supply	Input Voltage: 4.8 to 5.2 V
Power Supply	Current: 30 mA
Operating Temperature Range	-20 to +60 ℃
Dimension (w/o Interfaces & Screws)	(L) 46.5 x (W) 40 x (H) 12 mm
