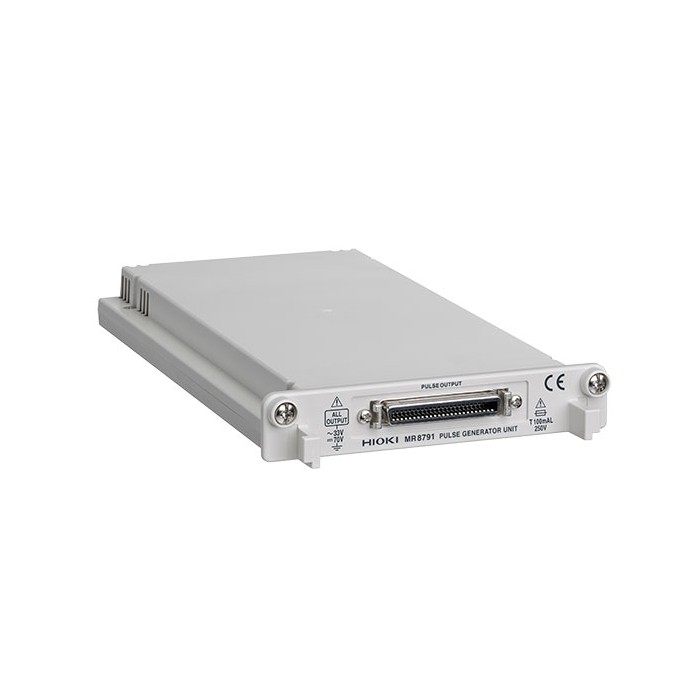

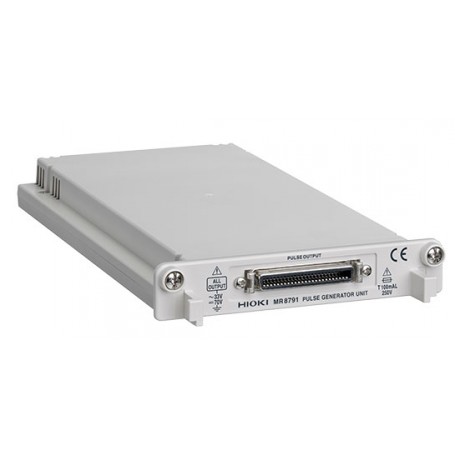

Générateur d'impulsion 8 voies : MR8791 Agrandir l'image

Générateur d'impulsion 8 voies : MR8791 | HIOKI

Le générateur d'impulsions MR8791 est un module plug-and-play pour Hioki Memory HiCorders pour effectuer des tests de simulation de contrôle des cartes de commande sur des équipements tels que le moteur, les airbags, les systèmes de freinage et la direction assistée.

Plus de détails

Description

Le générateur d'impulsions MR8791 est un module plug-and-play pour Hioki Memory HiCorders pour effectuer des tests de simulation de contrôle des cartes de commande sur des équipements tels que le moteur, les airbags, les systèmes de freinage et la direction assistée.

Avantages :

• Ondes d'impulsion de sortie, des ondes de motif jusqu'à 8 canaux par unité
(signaux de sortie de niveau TTL ou collecteur ouvert)
• À utiliser avec la série Hioki Memory HiCorder (ne peut pas être utilisé avec 8847 ou MR8847)
• Isolé entre l'unité et la sortie (non isolé entre chaque canal (masse commune))

Caractéristiques techniques :

  • Borne de sortie Nombre de canaux : 8, Connecteur : D-sub,
  • Tension nominale : 33 V rms AC ou 70 V DC (entre l'unité et les canaux de sortie)
  • Sortie logique / Sortie collecteur ouvert
  • Mode de sortie : 1 Sortie de motif : Fréquence de lecture: 0 Hz à 120 kHz
  • Sortie d'impulsion : fréquence 0 Hz à 20 kHz, service 0,1% à 99,9%
  • Mode de sortie : 2 Sortie logique : Niveau de tension de sortie : 0 V à 5 V
  • Sortie collecteur ouvert : Tension nominale maximale absolue pour collecteur / émetteur : 50 V
  • Protection contre les surintensités : 100 mA
  • Autre fonction d'auto-test
  • Dimensions et masse 106 mm L × 19,8 mm H × 196,5 mm P, 230 g

Fiche technique (peut contenir des options)

Nombre de voies 8 voies
Gammes de fréquence 0 à 120 MHz

17 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies 8 voies
Gammes de fréquence 0 à 120 MHz
