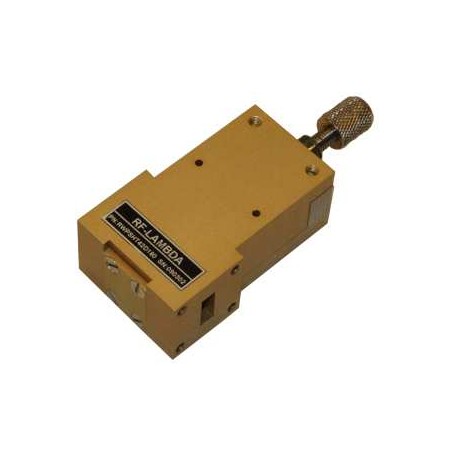

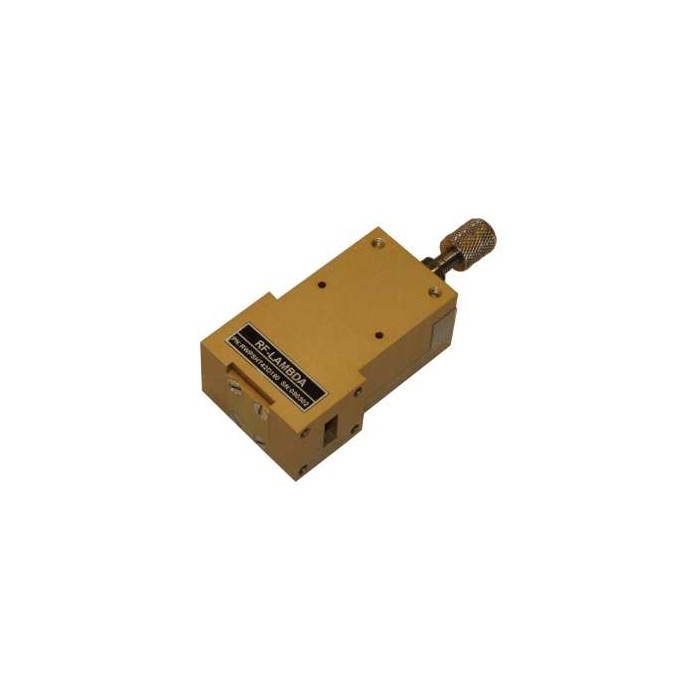

Déphaseur manuel à guide d'ondes : Série RWPSHT Agrandir l'image

Déphaseur ajustable en guide d'onde (4 - 60 GHz) (2 - 300 W) : Série RWPSHT | RF LAMBDA

Les déphaseurs sont des dispositifs utilisés pour ajuster la phase de transmission dans un système, sont utilisés pour modifier l'angle de phase de transmission (phase de S21) d'un réseau.

Plus de détails

Description

Caractéristiques techniques :

  • Fonctionnement large bande, réponse plate
  • Fréquence jusqu'à 110GHz sur demande
  • Capacité à supporter des puissances élevées
  • Faible perte d'insertion et gamme dynamique élevée
  • Gamme de température -40ºC~+85ºC
  • Personnalisation disponible sur demande

Applications :

  • Les déphaseurs sont des dispositifs utilisés pour ajuster la phase de transmission dans un système, sont utilisés pour modifier l'angle de phase de transmission (phase de S21) d'un réseau.
  • Les déphaseurs RF-Lambda fournissent une faible perte d'insertion, et une amplitude (ou perte) égale dans tous les états de phase. Bien que la perte d'un déphaseur soit souvent compensée par un étage d'amplification, plus la perte est faible, plus le déphaseur est efficace. souvent compensée par un étage d'amplification, moins la perte est importante, moins la puissance nécessaire pour la compenser est élevée.

Références et spécifications :

Part Number Description Frequency Range (GHz) Waveguide Ttype VSWR Insertion Loss (dB) Power (W) Phase Range
RWPSHT187D180 Waveguide Phase shifter 3.95~5.85 WR187 1.2 0.20 20 180
RWPSHT187D360 Waveguide Phase shifter 3.95~5.85 WR187 1.2 0.20 300 360
RWPSHT159D180 Waveguide Phase shifter 4.90~7.05 WR159 1.2 0.20 20 180
RWPSHT159D360 Waveguide Phase shifter 4.90~7.05 WR159 1.2 0.20 300 360
RWPSHT137D180 Waveguide Phase shifter 5.85~8.20 WR137 1.2 0.20 10 180
RWPSHT137D360 Waveguide Phase shifter 5.85~8.20 WR137 1.2 0.20 300 360
RWPSHT112D180 Waveguide Phase shifter 7.05~10.00 WR112 1.2 0.20 10 180
RWPSHT112D360 Waveguide Phase shifter 7.05~10.00 WR112 1.2 0.20 300 360
RWPSHT90D180 Waveguide Phase shifter 8.20~12.40 WR90 1.2 0.20 10 180
RWPSHT90D360 Waveguide Phase shifter 8.20~12.40 WR90 1.2 0.20 300 360
RWPSHT75D180 Waveguide Phase shifter 10.00~15.00 WR75 1.2 0.20 10 180
RWPSHT75D360 Waveguide Phase shifter 10.00~15.00 WR75 1.2 0.20 10 360
RWPSHTD580D180 Waveguide Phase shifter 5.80~16.00 WRD580 1.2 0.20 10 180
RWPSHTD580D360 Waveguide Phase shifter 5.80~16.00 WRD580 1.2 0.20 300 360
RWPSHTD650D180 Waveguide Phase shifter 6.50~18.00 WRD650 1.2 0.20 10 180
RWPSHTD750D180 Waveguide Phase shifter 7.50~18.00 WRD750 1.2 0.20 10 180
RWPSHT62D180 Waveguide Phase shifter 12.40~18.00 WR62 1.2 0.20 6 180
RWPSHTD650D360 Waveguide Phase shifter 6.50~18.00 WRD650 1.5 0.20 300 360
RWPSHTD750D360 Waveguide Phase shifter 7.50~18.00 WRD750 1.2 0.20 300 360
RWPSHT62D360 Waveguide Phase shifter 12.40~18.00 WR62 1.2 0.20 300 360
RWPSHT51D180 Waveguide Phase shifter 15.00~22.00 WR51 1.2 0.20 5 180
RWPSHT51D360 Waveguide Phase shifter 15.00~22.00 WR51 1.2 0.20 300 360
RWPSHT42D180 Waveguide Phase shifter 18.00~26.50 WR42 1.2 0.20 3 180
RWPSHT42D360 Waveguide Phase shifter 18.00~26.50 WR42 1.2 0.20 300 360
RWPSHT34D180 Waveguide Phase shifter 21.70~33.00 WR34 1.2 0.30 3 180
RWPSHT34D360 Waveguide Phase shifter 21.70~33.00 WR34 1.2 0.30 100 360
RWPSHT28D180 Waveguide Phase shifter 26.50~40.00 WR28 1.2 0.30 3 180
RWPSHT28D360 Waveguide Phase shifter 26.50~40.00 WR28 1.2 0.30 100 360
RWPSHT22D180 Waveguide Phase shifter 33.00~50.00 WR22 1.2 0.30 2 180
RWPSHT22D360 Waveguide Phase shifter 33.00~50.00 WR22 1.2 0.30 50 360
RWPSHT19D180 Waveguide Phase shifter 40.00~60.00 WR19 1.2 0.30 2 180
RWPSHT19D360 Waveguide Phase shifter 40.00~60.00 WR19 1.2 0.30 30 360
