Description
Le bruit de phase peut être exprimé comme une instabilité de fréquence aléatoire à court terme et constitue une spécification clé des performances de l'émetteur et du récepteur. Par exemple, la transmission de bruit de phase avec des signaux modulés numériquement conduit à l'étalement de symboles limitant le débit. Le bruit de phase dans les oscillateurs locaux du récepteur limite la sensibilité en masquant les signaux faibles dans les bandes latérales de bruit de phase LO.

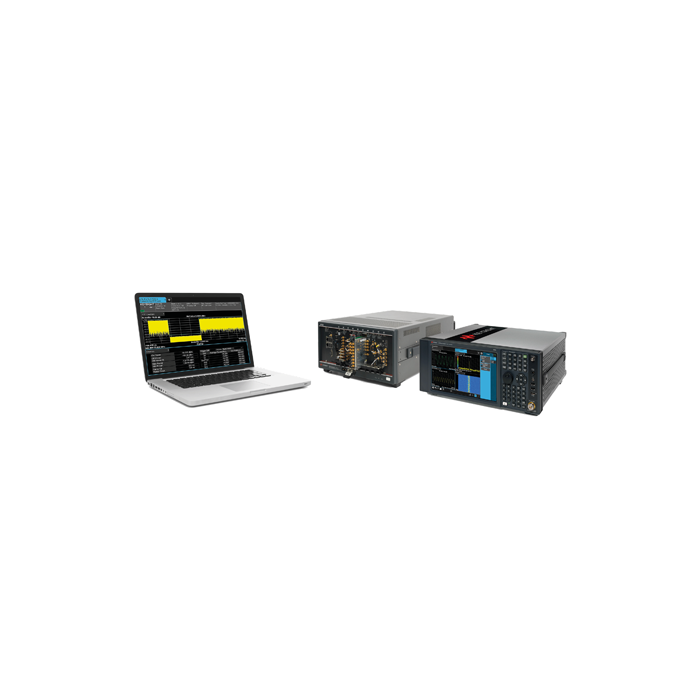

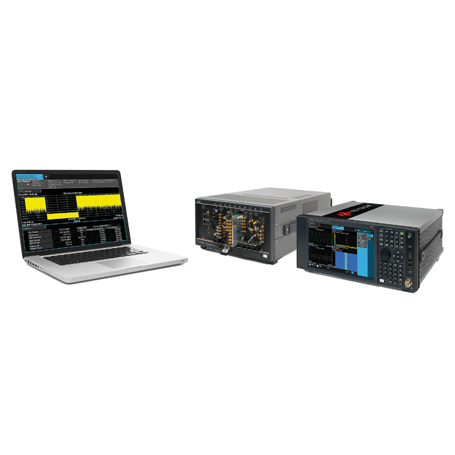

L’application de mesure du bruit de phase N9068EM0E de Keysight pour les analyseurs de signaux UXA, PXA, MXA, EXA et CXA X-Series utilise la méthode du spectre direct. Cette méthode mesure la puissance du bruit de phase à bande latérale unique dans l'analyseur de signaux. L’application configure et optimise automatiquement les paramètres de l’analyseur, tels que la bande passante de résolution (RBW) et les boucles à verrouillage de phase pour obtenir la précision et la vitesse de mesure les plus élevées.
Les applications de mesure de la série X peuvent vous aider :
- Obtenez plus d'informations sur les performances de l'appareil avec un affichage et des graphiques intuitifs pour votre application. Faites votre choix dans notre bibliothèque de plus de 25 applications de mesure différentes.
- Assurez-vous que votre conception répond à la dernière norme. Des mises à jour sont apportées au
- Applications de mesure de la série X à mesure que les normes évoluent.
- Appliquez la même science de mesure sur plusieurs plates-formes matérielles pour des résultats de mesure cohérents tout au long de votre cycle de conception, de la R&D à la production.
- Choisissez la structure de licence qui répond aux besoins de votre entreprise. Nous proposons une gamme de types de licences (verrouillées par nœud, transportables, flottantes ou portables USB) et de conditions de licence (perpétuelles ou temporelles).
Caractéristiques techniques

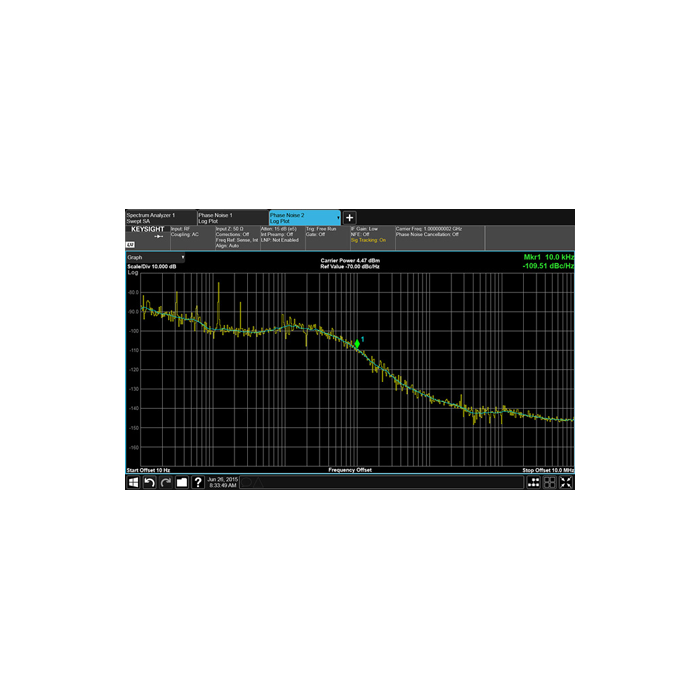

- Mesures de bruit de phase avec tracé et vues de fréquence ponctuelle
- Surveillance du spectre et de la forme d'onde IQ pour des vérifications rapides du signal dans le domaine fréquentiel ou temporel
- Prend en charge le mixage externe pour les mesures jusqu'à 26,5 GHz
- Interface utilisateur multi-touch ou interface utilisateur à distance SCPI
- Aide contextuelle intégrée
- Les licences flexibles offrent la possibilité d'utiliser des licences perpétuelles ou temporelles avec un ou plusieurs analyseurs de signaux
