Description
Les inductances de mode commun sont utiles dans une large gamme de prévention des interférences électromagnétiques (EMI) et des interférences de fréquence radio (RFI) des lignes d'alimentation électrique et pour la prévention des dysfonctionnements de divers équipements électroniques.
Les caractéristiques comprennent un faible flux de fuite, une fréquence d'auto-résonance élevée, une impédance élevée à la fréquence applicable et une faible capacité parasite dans l'enroulement de section.
Conforme au système d'isolation UL OBJYZ CLASS 130(B) DOSSIER UL N°. E149484(T)
Valeurs nominales :
- Tension nominale : 250 VAC.
- Elévation de température : 45 °C/81 °F MAX.
- Résistance d'isolation : 100M Ω MIN./500 VDC/1minute
- Plage de température de fonctionnement : -20 à +105 °C/-40 à +221 °F
- Conforme aux normes de sécurité : UL, CAS, IEC
- Tension de résistance diélectrique : 2000 VAC
Références et spécifications :
| Vertical Configuration |
| Model No. |
Figure |
Inductance (mH) MIN. |
Inductance* Difference (uH) MAX. |
D.C.
Resistance (W) MAX. |
Rated Current (A) |

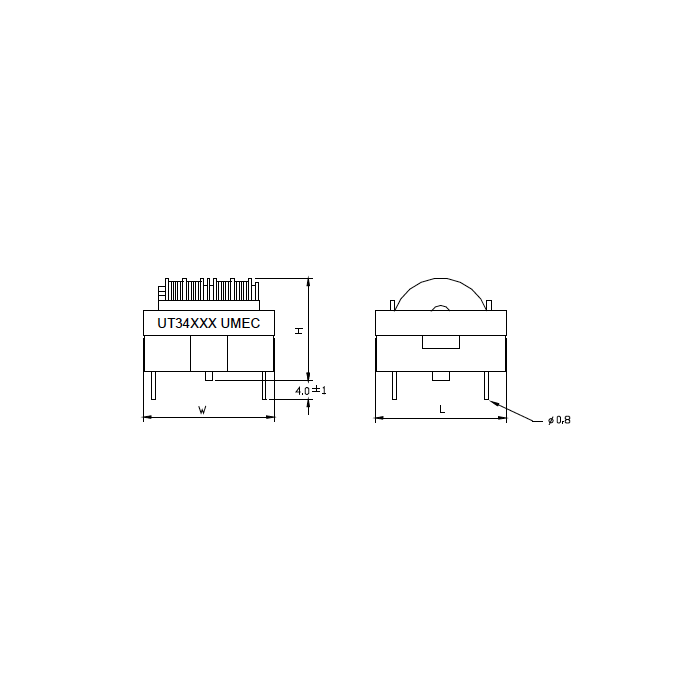

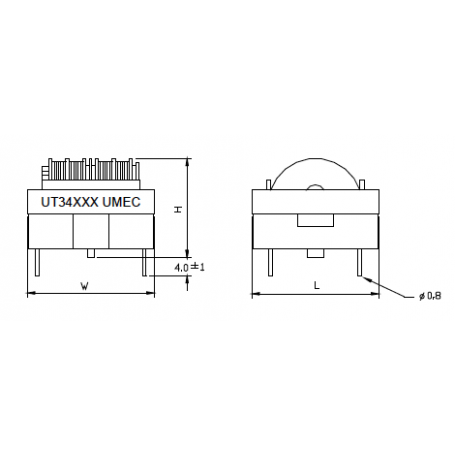

Dimension WxL*H (mm MAX.) |
Pin Mounting
A*B*C(mm)±0.5 |
| UT34601 |
A |
9 |
300 |
1.4 |
0.5 |
22*17*22.5 |
13*10 |
| UT34602 |
A |
4.5 |
250 |
0.75 |
0.6 |
| UT34603 |
A |
2.5 |
200 |
0.4 |
0.7 |
| UT34604 |
A |
1.1 |
150 |
0.25 |
0.9 |
| UT34605 |
A |
0.45 |
100 |
0.13 |
1 |
| UT34621 |
B |
36 |
400 |
2.7 |
0.5 |
25*18*30 |
13*10 |
| UT34622 |
B |
24 |
350 |
1.6 |
0.6 |
| UT34623 |
B |
9.2 |
300 |
0.75 |
0.7 |
| UT34624 |
B |
7.8 |
250 |
0.5 |
0.9 |
| UT34625 |
B |
5.2 |
200 |
0.34 |
1 |
| UT34626 |
B |
3.6 |
150 |
0.25 |
1.5 |
| UT34627 |
B |
3.2 |
100 |
0.2 |
2 |
| UT34641 |
B |
120 |
2,500 |
2.6 |
0.5 |
30*22*35.5 |
13*10 |
| UT34642 |
B |
92 |
2,000 |
2 |
0.6 |
| UT34643 |
B |
66 |
1,500 |
1.5 |
0.7 |
| UT34644 |
B |
36 |
1,000 |
0.8 |
0.9 |
| UT34645 |
B |
25 |
500 |
0.6 |
1 |
| UT34646 |
B |
15.5 |
350 |
0.32 |
1.5 |
| UT34647 |
B |
10 |
200 |
0.25 |
2 |
| UT34648 |
B |
8 |
150 |
0.19 |
2.5 |
| UT34649 |
B |
5 |
100 |
0.1 |
3 |
| UT34661 |
B |
33 |
1,000 |
0.5 |
1.5 |
36*25*43 |
21*15*10.5 |
| UT34662 |
B |
22 |
700 |
0.4 |
1.8 |
| UT34663 |
B |
18 |
500 |
0.3 |
2 |
| UT34664 |
B |
12 |
350 |
0.2 |
2.5 |
| UT34665 |
B |
10 |
300 |
0.15 |
2.7 |
| UT34666 |
B |
8.1 |
250 |
0.12 |
3 |
| UT34667 |
B |
6 |
200 |
0.1 |
3.5 |
| UT34668 |
B |
4.7 |
150 |
0.08 |
4 |
| ELECTRICAL SPECIFICATIONS @250C |
| Horizontal Configuration |
| Model No. |
Figure |
Inductance (mH) MIN. |
Inductance**
Difference (uH) MAX. |
D.C.
Resistance (W) MAX. |
Rated Current (A) |
Dimension WxL*H (mm MAX.) |
Pin Mounting
A*B(mm)±0.5 |
| UT34521 |
C |
36 |
400 |
2.7 |
0.5 |
25*25*21 |
21*15 |
| UT34522 |
C |
24 |
350 |
1.6 |
0.6 |
| UT34523 |
C |
9.2 |
300 |
0.75 |
0.7 |
| UT34524 |
C |
7.8 |
250 |
0.5 |
0.9 |
| UT34525 |
C |
5.2 |
200 |
0.34 |
1 |
| UT34526 |
C |
3.6 |
150 |
0.25 |
1.5 |
| UT34527 |
C |
3.2 |
100 |
0.2 |
2 |
| UT34782 |
C |
120 |
2,500 |
2.6 |
0.5 |
30*30*24 |
24*20 |
| UT34783 |
C |
92 |
2,000 |
2 |
0.6 |
| UT34784 |
C |
66 |
1,500 |
1.5 |
0.7 |
| UT34785 |
C |
36 |
1,000 |
0.8 |
0.9 |
| UT34786 |
C |
25 |
500 |
0.6 |
1 |
| UT34787 |
C |
15.5 |
350 |
0.32 |
1.5 |
| UT34788 |
C |
10 |
200 |
0.25 |
2 |
| UT34789 |
C |
8 |
150 |
0.19 |
2.5 |
| UT34790 |
C |
5 |
100 |
0.1 |
3 |
