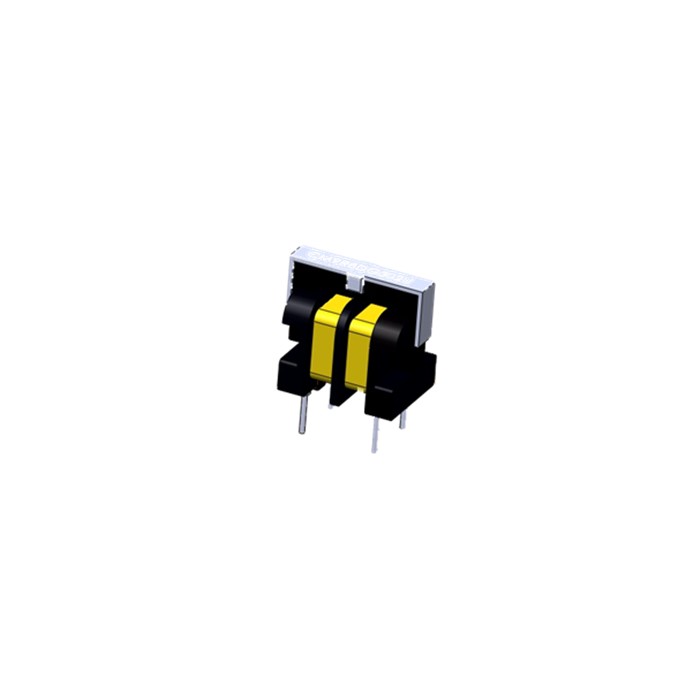

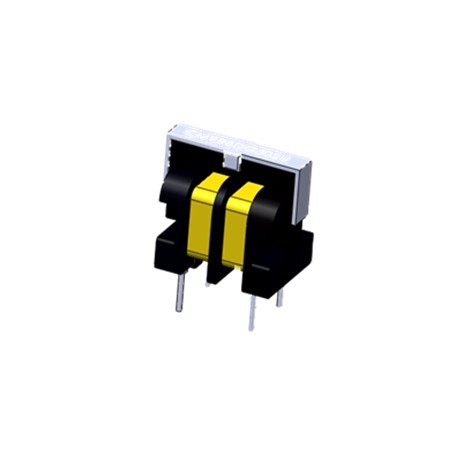

Inductance de mode commun DIP (Noyau U) : Série CM9R8G Agrandir l'image

Inductance de mode commun DIP (Noyau U) : Série CM9R8DG | MENTECH

Impédance élevée pour minimiser le bruit en mode commun

Plus de détails

Téléchargement

Documentation CM9R8G

Téléchargez ce fichier (260.72k)

Description

Caractéristiques techniques :

  • Selfs de mode commun pour SMPS (Switch Mode Power Supply)
  • Excellente performance EMI (Electro Magnetic Interference)
  • Impédance élevée pour minimiser le bruit en mode commun
  • Plage de température de fonctionnement : -40 ℃ à +85 ℃
  • Température de stockage : -40 ℃ à +125 ℃

Références et spécifications :

Electrical Specifications @25 ℃
Part  Number OCL
@10KHz, 0. 1V
( mH  Min.)
1-2,4-3		 DCR
( Ω  Max. )
1-2,4-3		 Turns  Ratio
1-2,4-3		 Rated Current (A  Max.)
ΔT≦40 ℃
1-2,4-3		 Hi - Pot
1-2,4-3
CM9R8DG103U 10 0.6 1:1 0. 50 1000
CM9R8DG153U 15 1.5 1:1 0. 40 1000
CM9R8DG203UA 20 2.0 1:1 0. 30 1000
CM9R8DG303UA 30 3.0 1:1 0. 25 1000
CM9R8DG403UC 40 5.0 1:1 0. 15 1000
