Description

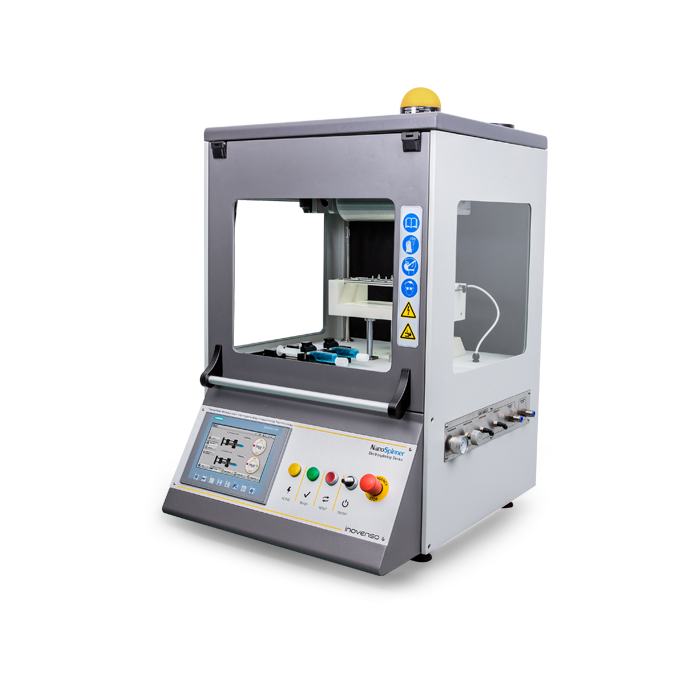

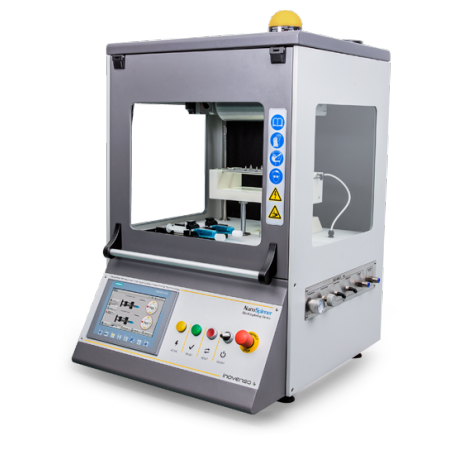

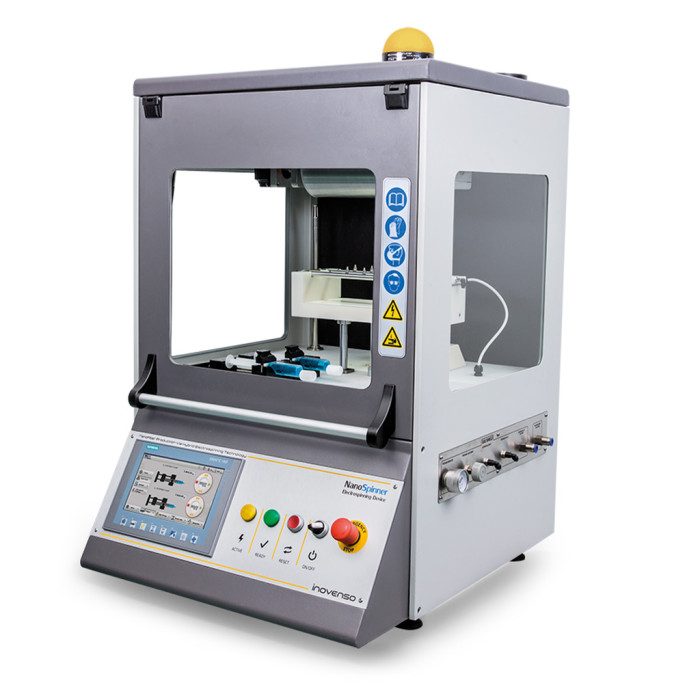

Le NE300 est une machine électrofilage multi-buses de laboratoire compact et flexible.
Très semblable à la NS24 mais avec moins d’émetteurs (8 buses), et avec la capacité d’une production mono-buses.
Ce modèle a un système intégré permettant une homogénéisation de la production de revètements uniformes pour membranes nano fibres.
De plus il a une armoire isolée avec parties PE inertes aux solutions chimiques, permettant de travailler avec de nombreux polymères.
Enfin de nombreuses options peuvent être ajoutées au système comme système co-axial pour nanofibres bi-composantes, creuses ou cœur-coquilles.
Options proposées :
- Buses de différents diamètres (23G, 21G, 19G, 17G, 15G) par boite de 10
- Système bi-composants avec 2 buses coaxiale spéciale : coque (diam. Interne : 0,337 mm, diamètre externe : 3,3 mm) + noyau diam. Interne : 0,6414 mm, diamètre externe : 1 mm) avec seringue supp pour obtenir des nanofibres de type noyau-coque, creuse ou bi-composants
- Buse avec bouclier gaz pour colmatage de polymères au sommet de l’aiguille au moyen de gaz diazote N2 saturé en solvants (permet d’augmenter la productivité de beaucoup de solutions polymères)
- Collecteur à arbre tournant pour production de membranes nanofibres tubulaires
- Chambre contrôlée en température jusqu’à +40°C
- Chambre de déshumidification avec réglage d’humidité entre 25% et humidité ambiante de la salle
- Porte-collecteur plat à vide pour fixation sous vide de substrats solides (métal, verre, plaque fine, lamelles) sur collecteur plat secondaire.
Caractéristiques techniques se composent des éléments suivants :
- Châssis :
- Châssis pour zone électrofilage avec collecteur fabriqué en acier peint
- Zone de feeding PE1000
- Matériau du collecteur : alliage aluminium et acier inox série 7000
- Poids total : 150 kg
- Dimensions : 770 x 675 x 1040 mm
- Alimentation électrique haute tension :
- Gamme de tension : 0 - 40 kV
- Précision de tension : 0,1 kV
- Courant max : 0,125 mA
- Micro-pompe de précision :
- Gamme de débit : 0,01 - 4464 ml/min (avec seringues BD 60 mL)
- Précision du débit : 0,01 ml/h
- Seringues standard sont généralement compatibles
- Zone d’alimentation :
- Nombre de buses :1
- Matériau de la buse : acier inox conductif électriquement
- Diamètre interne de la buse : 0,8 mm
- Volume min de solution requis pour alimentation d’une buse : 2 mL
- Généralement compatibles avec les buses de seringue standards
- Distance de filage :
- Distance entre buse et collecteur : 23,5 – 233,5 mm
- Précision de réglage de distance : 1 mm
- Collecteur rotatif :
- Fabriqué en aluminium
- Précision de réglage de distance : 370 x 130 mm
- Interface utilisateur avec écran tactile 9 pouces convivial permettant de contrôler tous les paramètres
- Fonction sécurité avec bouton d’arrêt d’urgence, porte sécurisée, relais sécurité et protection contre les sur-intensités électriques
- Enregistrement et rappel des paramètres par fonction intégrée
Avantages :
- Réglages précis et fiable du process via son écran tactile 9 pouces
- Forte cadence de production
- Jusqu’à 8 buses pour une production à haut rendement
- Zone de coating de 314 x 220 mm
- Armoire isolée avec parties PE inertes aux solutions chimiques
- Contrôle automatique de la tension électrique, débit et mouvement du collecteur (axes z, x et rotation)
- Options : porte sécurisée avec alarme lumineuse pour éviter haute tension
