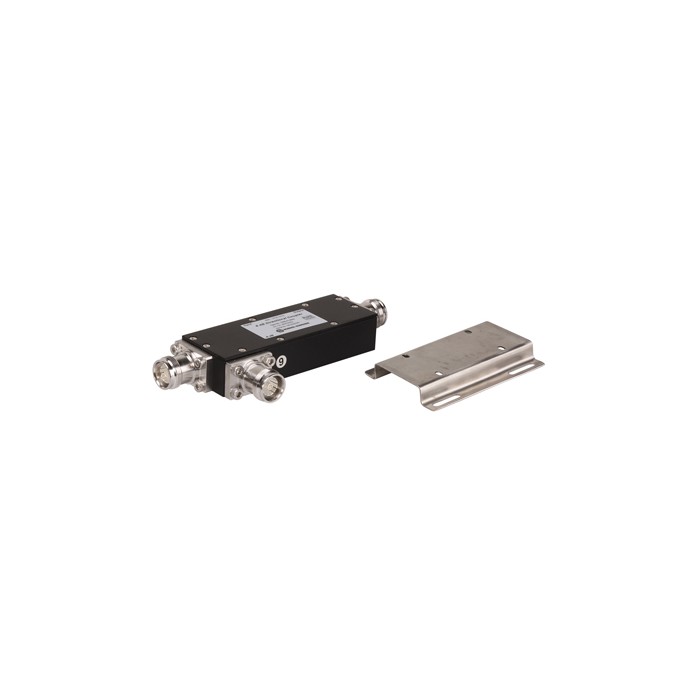

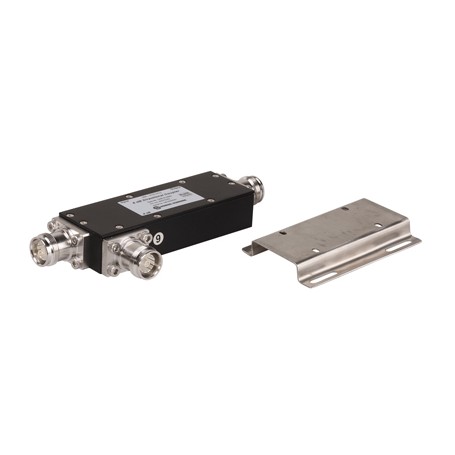

Coupleur directionnel 10 dB (694-2700MHZ) : 7215.31.0003 | HUBER+SUHNER

Ce coupleur directionnel est conçu pour couvrir la gamme de fréquences de 694 à 2700 MHz. Il dirige une fraction définie du signal avec un minimum de réflexions ou de pertes de la ligne principale vers une ligne couplée. Disponible avec différentes valeurs de couplage. Il bénéficie des excellentes performances PIM et de la taille compacte de l'interface 4.3-10 récemment développée.

Caracrtéristiques techniques :

• Char. Impédance : 50 Ohm
• PIM (dBc) : 161-
• Puissance de la porteuse 1 (dBm) : 43
• Gamme de fréquences 1 : 0,694 GHz à 2,7 GHz
• Dimensions du produit : 123 mm x 42 mm x 25 mm
• Température de fonctionnement : -40 °C à +85°C
• Température de stockage : -40 °C à +85 °C
• Température de transport : -40 °C à +85 °C
• Indice de protection IP : IP67

Spécifications :

• Fréquence : 0,694 - 2,7 GHz
• Perte de retour : 19 dB
• Couplage : 10 dB
• Planéité du couplage : +/- 1 dB
• Perte de couplage : 0.45 dB
• Perte dissipative : 0.25 dB
• Directivité : 20 dB
• Puissance composite maximale : 200 W
• Puissance maximale de l'enveloppe : 1000 W
• Distorsion d'intermodulation : -161 dBc
• À 2 x la puissance de la porteuse : 43 dBm
