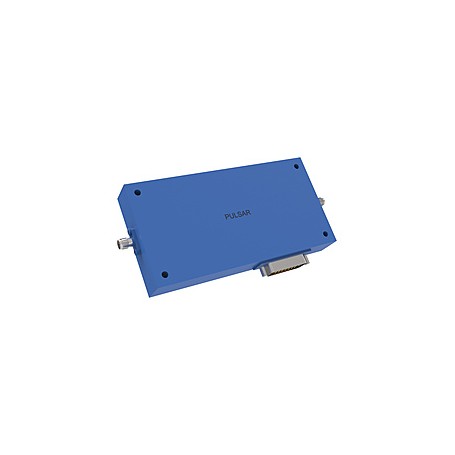

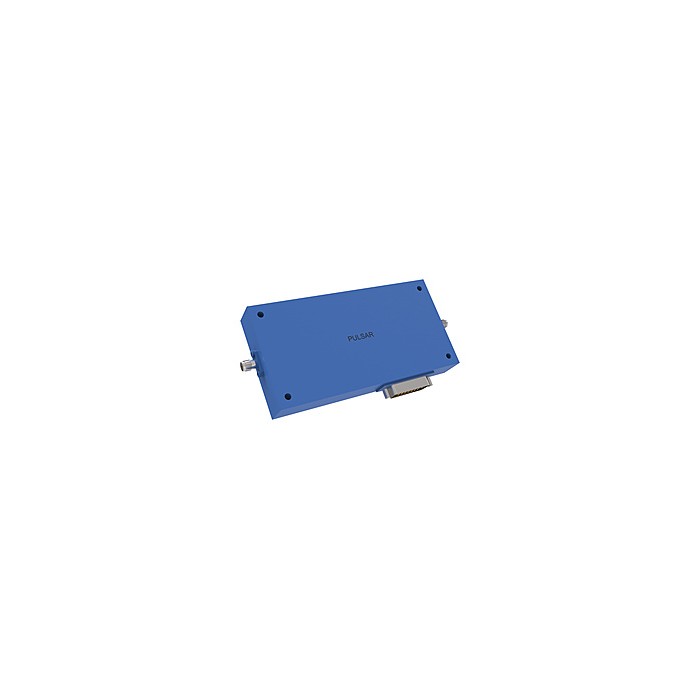

Déphaseur programmable (0,05 - 4GHz) : Série DST Agrandir l'image

Déphaseur programmable (0,05 - 4GHz) : Série DST | PULSAR

La phase est spécifiée à la fréquence centrale ± 3,0% et est proportionnelle à la fréquence sur toute la bande.

Plus de détails

Description

Les déphaseurs à commande numérique de Pulsar utilisent des diodes PIN et des lignes à retard pour produire les exigences de phase nécessaires. Ces déphaseurs numériques utilisent des lignes commutées pour obtenir un déphasage stable en température. La phase est spécifiée à la fréquence centrale ± 3,0% et est proportionnelle à la fréquence sur toute la bande.

Spécifications générales :

  • Puissance de fonctionnement : 20 dBm/100 mw max.
  • Puissance admissible : +30 dBm/1 watt max.
  • Temps de commutation : 500 nsec max.
  • Logique de contrôle : TTL
  • Alimentation : ± 5 Vdc @ ± 300 mA, Typique.
  • Température : -25° C à +80° C
  • Connecteurs RF : SMA femelle
  • Bi-directionnel. J1 ou J2 peuvent être utilisés comme entrée.

Références et spécifications :

P/N Frequency Range (GHz) Min Frequency Range (GHz) Max Insertion Loss (dB) max. Number of Bits Least Significant Bit (LSB) Phase Range VSWR (dB) max. Connector Type
DST-15-480/1S Add to RFQ  0.05 0.06 5.0 8 1.4° 360° 1.50:1 SMA
DST-10-480/1S Add to RFQ  0.25 0.50 6.0 8 1.4° 360° 1.80:1 SMA
DST-11-480/1S Add to RFQ  0.50 1.00 4.5 8 1.4° 360° 1.80:1 SMA
DST-14-480/1S Add to RFQ  1.25 1.35 3.5 8 1.4° 360° 1.80:1 SMA
DST-12-480/1S Add to RFQ  1.00 2.00 4.5 8 1.4° 360° 1.80:1 SMA
DST-13-480/1S Add to RFQ  2.00 4.00 6.0 8 1.4° 360° 1.80:1 SMA
