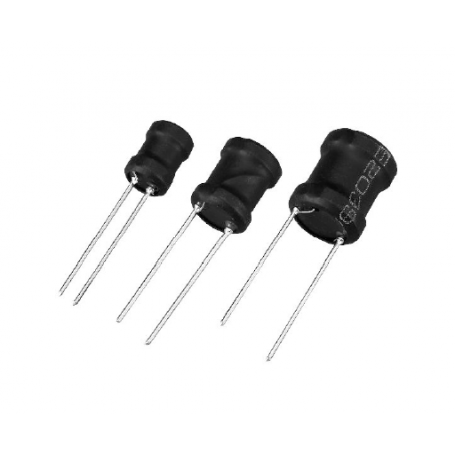

Inductance de puissance : Série PK Agrandir l'image

Inductance de puissance : Série PK | 3LCOILS

Les autres types avec un faible DCR, un courant élevé, meilleur pour la ligne d'alimentation.

Plus de détails

Téléchargement

Documentation Série PK

Téléchargez ce fichier (581.32k)

Description

Caractéristiques :

  • Faible coût.
  • Large gamme d'inductance.
  • Faible espace de montage requis.
  • Type 0406 avec d'excellentes caractéristiques pour un Q élevé.
  • Les autres types avec un faible DCR, un courant élevé, meilleur pour la ligne d'alimentation.
  • Tolérance : "J" : ±5% ; "K" : ±10% ; "M" : ±20%.
  • Emballage en ruban adhésif pour l'auto-insertion.

Applications :

  • Téléviseurs et équipements audio.
  • Appareils de télécommunication.
  • Ordinateur personnel.
  • Alimentation à découpage.
  • Autres filtres de bruit.

Références et spécifications :

Part No. Dimension (mm) Inductance (uH) DCR (mOHM) ISAT (A) IRMS (A) Rated Current (A)
PK0406 8.0 x 5.5 1.0~25000 35~180000 0.02~2.0
PK0608 11.0 x 7.5 3.3~150000 16~520000 0.016~3.5
PK0707 9.5 x 8.5 1.0~1500 6~5000 0.17~6.6 0.16~5.0
PK0807 9.5 x 10.0 2.2~1500 11~3500 0.18~5.5 0.21~4.0
PK0810 13.0 x 10.0 3.3~100000 12~180000 0.028~5.0
PK1010 13.0 x 12.0 3.3~15000 10~24000 0.13~8.8 0.12~5.9
PK1012 15.0 x 12.0 10000~100000 12000~135000 0.055~0.18 0.045~0.17
PK1018 21.0 x 12.0 4.7~100000 8~89700 0.06~10.0 0.06~6.0
PK1213 16.0 x 14.0 10~10000 23~10000 0.24~8.0 0.24~5.1
