Description
Caractéristiques :

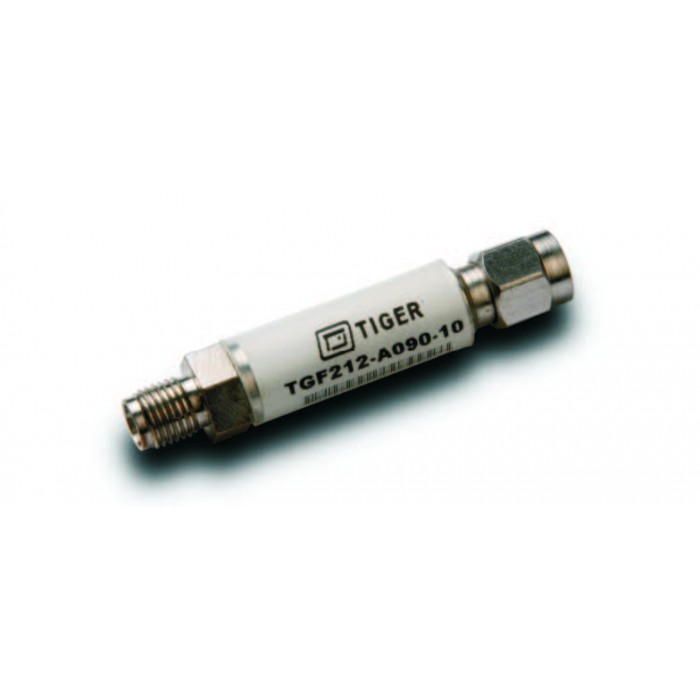

- Le filtre passe-bas coaxial se caractérise par une taille compacte, une faible faible perte d'insertion, une grande capacité de traitement de la puissance et de bonnes performances lors de changement de température.
- Il adopte une conception Chebyshev et possède une bande d'arrêt relativement large ce qui permet de l'utiliser pour le rejet des 2ème et 3ème harmoniques des amplificateurs de puissance et autres systèmes.
- Il est équipé d'un connecteur SMA mâle et femelle.
Applications :
- Le filtre passe-bas coaxial est principalement utilisé pour des applications radar, de communication, de guerre électronique, de tests à distance, d'identification (alliés ou énemis) et pour systèmes de navigation.
Références et spécifications :
Part Number |
Frequency Range |
Insertion Loss |
VSWR |
Stop Band |
Stop Band Rejection |
Power Handling |
TGF-B3111-001 |
DC-1GHz |
0.4dB |
1.25 |
2-4GHz |
60dB |
60W |
TGF-B3112-001 |
DC-2GHz |
0.4dB |
1.25 |
4-8GHz |
60dB |
60W |
TGF-B3113-001 |
DC-3GHz |
0.4dB |
1.25 |
6-12GHz |
60dB |
60W |
TGF-B3114-001 |
DC-4GHz |
0.4dB |
1.25 |
8-15GHz |
60dB |
60W |
TGF-B3115-001 |
DC-5GHz |
0.4dB |
1.25 |
10GHz |
60dB |
60W |
TGF-B3116-001 |
DC-6GHz |
0.4dB |
1.25 |
12GHz |
60dB |
60W |
TGF-B3117-001 |
DC-7GHz |
0.4dB |
1.25 |
14GHz |
60dB |
60W |
TGF-B3118-001 |
DC-8GHz |
0.4dB |
1.25 |
16GHz |
60dB |
60W |
TGF-B3119-001 |
DC-9GHz |
0.4dB |
1.25 |
18GHz |
60dB |
60W |
TGF-B3120-001 |
DC-10GHz |
0.4dB |
1.25 |
20GHz |
60dB |
60W |
TGF-B3121-001 |
DC-11GHz |
0.4dB |
1.25 |
22GHz |
60dB |
60W |
TGF-B3122-001 |
DC-12GHz |
0.4dB |
1.25 |
24GHz |
60dB |
60W |
TGF-B3118-002 |
DC-8.5GHz |
0.2dB |
1.20 |
17-25GHz |
45dB |
60W |
