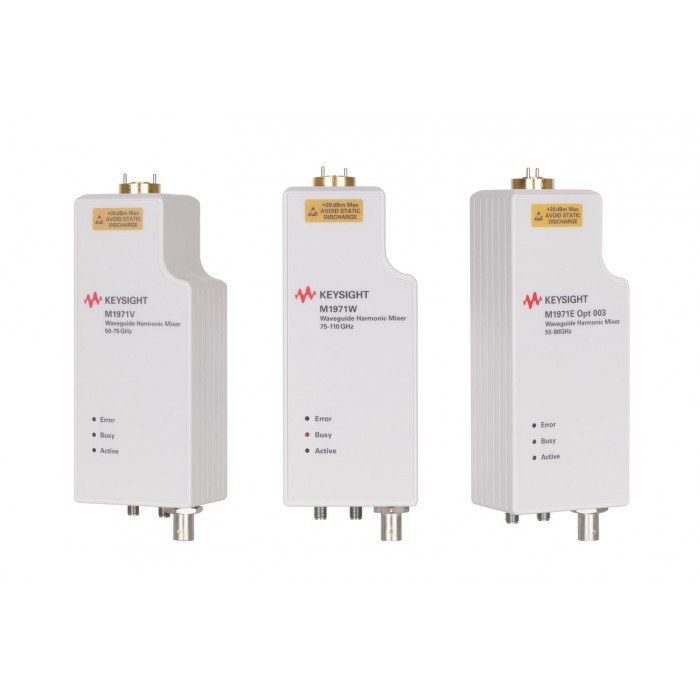

Le mélangeur d'harmoniques en guide d'ondes Keysight Technologies, Inc. M1971E/V/W est un mélangeur d'harmoniques conçu pour étendre la fréquence des analyseurs de signaux haute performance de Keysight (N9040B UXA, N9030A PXA, N9020A MXA et N9010A EXA) et des oscilloscopes de la série S (MSOS404/604/804A et DSOS404/604/804A) pour les applications à ondes millimétriques jusqu'à 110 GHz. Le M1971E/V/W est idéal pour les applications dans le domaine de la conception et du développement 5G, du WiGig/11ad, des radars automobiles et des liaisons hertziennes à ondes millimétriques qui nécessitent une analyse des signaux à ondes millimétriques large bande de plus de 2 GHz.
Doté de fonctions intelligentes, le mélangeur offre une configuration de test rapide et efficace avec la précision de mesure nécessaire dans l'environnement de test exigeant des applications de mélangeur. Le M1971E/V/W utilise une simple connexion USB plug-and-play qui permet de configurer automatiquement les analyseurs de signaux de la série X pour détecter le mélangeur spécifique connecté, puis de télécharger les données de perte de conversion et de compenser automatiquement la perte du chemin de l'oscillateur local. Par conséquent, il raccourcit considérablement le processus de démarrage global et améliore techniquement le DANL et le TOI globaux de vos systèmes de test avec d'excellentes conversions et une grande précision d'amplitude.
Libérez-vous de la méthode de test conventionnelle de mélange d'harmoniques et découvrez une solution plus intelligente en utilisant le mélangeur d'harmoniques guide d'ondes M1971E/V/W en combinaison avec les analyseurs de signaux de la série X.
En bref :
Caractéristiques :
Spécifications :
Specifications | M1971E Option 001 | M1971E Option 003 | M1971V | M1971W |
RF frequency range | 60 to 90 GHz | 55 to 90 GHz | 50 to 75 GHz | 75 to 110 GHz |
IF frequency | ||||
Normal mode¹ | 100 MHz to 1.2 GHz | |||
Dual conversion mode | 1.5175 GHz | |||
Auxiliary mode¹ | 100 MHz to 3.0 GHz | |||
LO harmonic number¹ | -6 and -8 | -4 and -6 | -6 and -8 | |
LO frequency range² | 8.3 to 12.4 GHz | 8 to 14 GHz | 8 to 14.3 GHz | |
Conversion loss3 | ||||
Normal mode (IF= 322.5 MHz) | 20 dB (nominal)/27 dB (maximum) | |||
Dual conversion mode (IF = 1.5175 GHz) | 20 dB (nominal)/27 dB (maximum) | |||
Auxiliary mode (IF = 100 MHz to 2.5 GHz) | 15 dB (nominal)/25 dB (maximum) | |||
Calibration accuracy⁴ (nominal) | +/- 2.2 dB | |||
Gain compression level (1 dB) (nominal) | 0 dBm | |||
Input SWR (nominal) | 2.1 | 55 to 60 GHz: 3.57 60 to 90 GHz: 2.1 | 2.1 | 2.1 |
Noise Figure5 (nominal) | ||||
Normal mode | 33 dB | 31 dB | 32 dB | |
Dual conversion mode | 35 dB | 32 dB | 33 dB | |
System displayed average noise level (DANL) at 1 Hz resolution bandwidth6 (nominal) | ||||
Normal mode | -141 dBm | -142 dBm | ||
Dual conversion mode | -139 dBm | -141 dBm | ||
Supplemental characteristics | ||||
CE Data storage method | EEPROM | |||
Automatic amplitude correction and transfer of conversion loss data | YES | |||
Automatic LO amplitude adjustment | YES | |||
Automatic run calibration when time and temperature changes | YES | |||
LO amplitude | "LO requirement provided by compatible signal analyzersMaximum cable loss 10 dB nominal" | |||
USB requirement | 5 V nominal, 500 mA maximum | |||
Maximum CW RF input level | 20 dBm (100 mW) | |||
Maximum RF peak pulse power | 24 dBm with < 1 ms pulse (average power: 20 dBm) | |||
IF/LO connector7 | SMA (f) | |||
AUX connector | SMA (f) | |||
10 MHz connector | BNC (f) |
