Description
La série PE86 est une série de modulateurs biphasés de 0° à 180° qui fonctionnent sur une gamme de fréquences large bande de 0,5 GHz à 40 GHz. Ces modulateurs prennent un flux binaire numérique de niveau TTL et l'encodent sur la porteuse RF en utilisant la modulation par déplacement de phase 2 (2PSK).
La modulation par déplacement de phase à 2 états utilise 2 phases séparées de 180°. Les performances typiques comprennent une faible perte d'insertion de 5,5 dB, une vitesse de commutation de 50 nsec, un déphasage à large bande de +/- 30° et un équilibre d'amplitude de +/- 2 dB. Le design est bidirectionnelle avec des ports RF d'entrée et de sortie, et utilise des tensions de polarisation doubles (+5/-5 Vdc) et un traitement TTL intégré pour moduler en phase les données de contrôle sur la RF, et fonctionne sur une large plage de température de -55°C à +85°C.

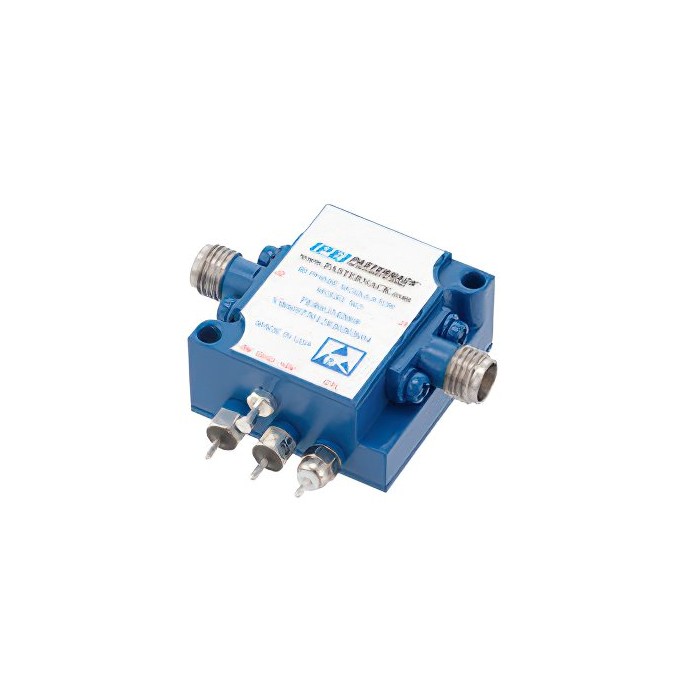

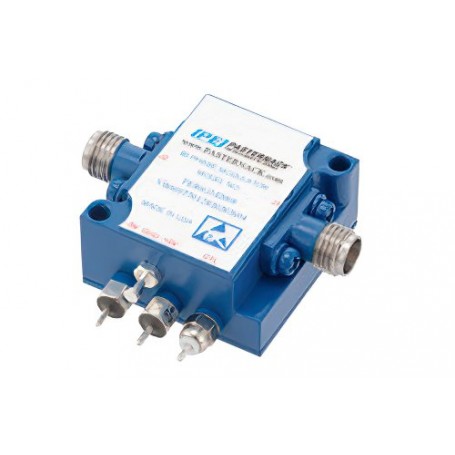

Le boîtier robuste et compact utilise des broches TTL, Bias, Ground, et des connecteurs femelles SMA remplaçables. Le design de haute fiabilité répond aux conditions de test environnemental MIL-STD-202 pour l'humidité, les chocs, les vibrations, l'altitude et les cycles de température.
Caractéristiques :
- Module modulateur biphasé de 0° à 180
- Modulation par déplacement de phase 2 (2PSK)
- Gamme de fréquences : 0,5 GHz à 40 GHz
- Vitesse de commutation : 50 nsec typ
- Déplacement de phase à large bande +/- 30
- Conception compacte du boîtier
- Connecteurs de 2,92 mm remplaçables sur place
- Pilote TTL intégré
- Température de fonctionnement de -55°C à +85°C
- Conçu pour répondre aux conditions de test MIL-STD-202
- Fonctionnement bidirectionnel
Applications :
- Systèmes de communication
- Radio à hyperfréquences
- Radar
- Test et mesure à haut débit de données
- Transmission de données en série
- Infrastructure de station de base
Références et spécifications :
| Part Number |
Type |
Frequency, RF Min (GHz) |
Frequency, RF Max (GHz) |
Insertion Loss, Typ (dB) |
Carrier Suppression, Typ (dB) |
| PE86GM2000 |
Bi-Phase Modulator |
0.5 |
1 |
2.5 |
15 |
| PE86GM2001 |
Bi-Phase Modulator |
1 |
2 |
3 |
20 |
| PE86GM2002 |
Bi-Phase Modulator |
2 |
4 |
2.5 |
20 |
| PE86GM2003 |
Bi-Phase Modulator |
2 |
6 |
1.7 |
N/A |
| PE86GM2004 |
Bi-Phase Modulator |
4 |
8 |
2.5 |
20 |
| PE86GM2005 |
Bi-Phase Modulator |
6 |
12 |
2.5 |
20 |
| PE86GM2006 |
Bi-Phase Modulator |
8 |
18 |
3 |
20 |
| PE86GM2007 |
Bi-Phase Modulator |
2 |
18 |
3.5 |
N/A |
| PE86GM2008 |
Bi-Phase Modulator |
26.5 |
40 |
5.5 |
N/A |
