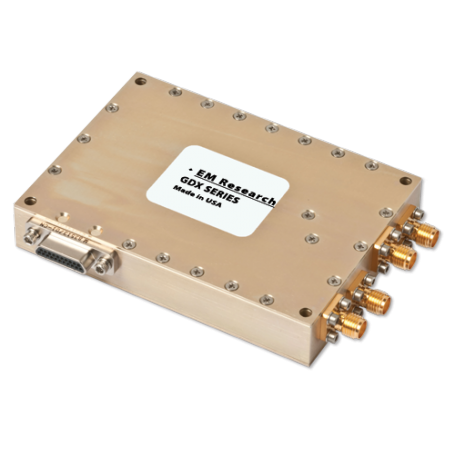

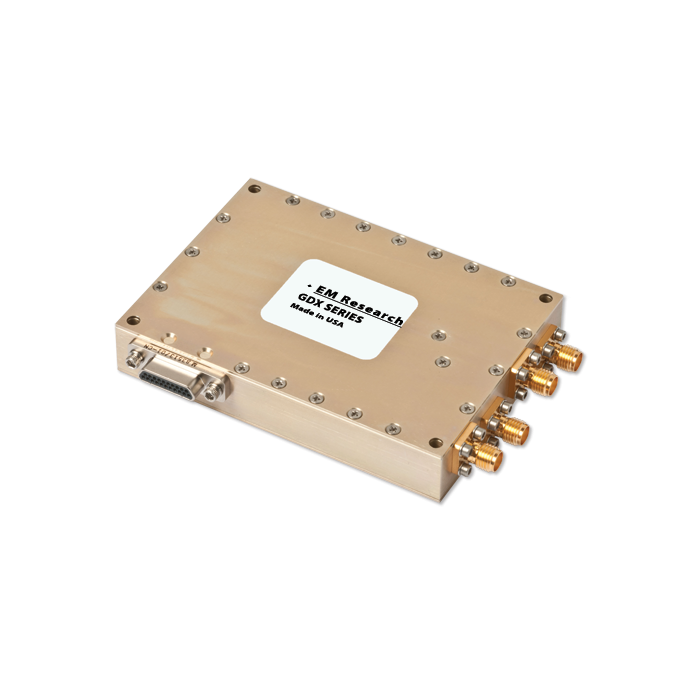

Oscillateur à cristal à vérouillage de phase (10 - 100 MHz) : Série GDX Agrandir l'image

Oscillateur à cristal à vérouillage de phase (10 - 100 MHz) : Série GDX | EM RESEARCH

Bruit de phase : inférieur à -151 dBc/Hz @ 10 KHz offset (Fout = 100 MHz)

Plus de détails

Description

Caractéristiques :

  • Ensemble connectorisé
  • Entrée 1 PPS du récepteur GPS
  • Jusqu'à quatre sorties RF à fréquence fixe
  • Sortie de perte de verrouillage en option
  • Sortie d'alarme de maintien en position haute en option
  • Faible bruit de phase

Résumé :

  • Gamme de fréquences : 10 à 100 MHz
  • Bande passante : fixe
  • Taille du boîtier : 3,5" x 2,5" x 0,6".
  • Référence externe : 5 à 100 MHz, entrée de référence 1 PPS
  • Harmoniques : inférieur à -30 dBc
  • Eclats : inférieur à -70 dBc
  • Puissance de sortie : jusqu'à +10 dBm
  • Alimentation : +5, +8, +12 VDC
  • Bruit de phase : inférieur à -151 dBc/Hz @ 10 KHz offset (Fout = 100 MHz)

Références et spécifications :

Model Frequency Range (MHz) Power Out (dBm) Harmonics (dBc) Reference (MHz) Phase Noise (dBc/Hz) VCC (V) ICE (mA)
Minimum Maximum 1 KHz 10 KHz 100 KHz
GDX-10-13 - 10 10 -30 - -130 -150 -154 12 400
GDX-64-02 - 64 3 -20 - -140 -150 -150 12 300
GDX-100-03 - 100 13 -30 - -131 -151 -154 15 350
