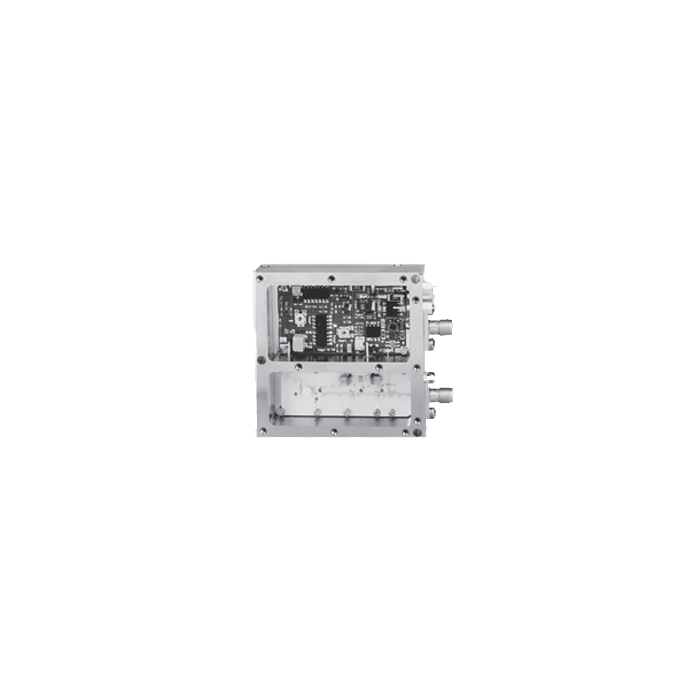

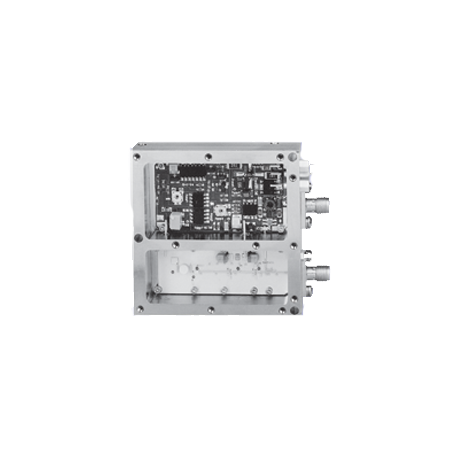

Oscillateur à résonateur diélectrique à vérouillage de phase (PLDRO) (1-50 GHz) : Série PLO 2000 Agrandir l'image

Oscillateur à résonateur diélectrique à vérouillage de phase (PLDRO) (1-50 GHz) : Série PLO 2000 |

La série PLO-2000 est verrouillée par une référence externe et accordée en usine à la fréquence spécifiée. Un ajustement mécanique de la fréquence est fourni pour un réglage optimal de la tension de phase.

Plus de détails

Téléchargement

Description

L'oscillateur à résonateur diélectrique à verrouillage de phase (PLDRO) de la série PLO-2000 utilise les technologies MIC et SMT de pointe pour assurer la stabilité du cristal à des fréquences micro-ondes allant jusqu'à 50 GHz. Le profil bas et la construction robuste offrent une excellente durabilité contre les conditions environnementales difficiles.

L'oscillateur de la série PLO-2000 est conçu en utilisant un amplificateur FET ou BJT avec une rétroaction en série à la source et un résonateur diélectrique à la grille. Les FETs/BJTs à haut gain et faible bruit sont polarisés positivement ou négativement à la grille pour assurer un bruit de phase minimum. Le dispositif est soigneusement adapté pour une puissance maximale, un bruit de phase minimal et un rapport d'onde stationnaire de tension (VSWR). L'oscillateur est adapté pour une stabilité maximale en température et une résistance négative optimale.

La série PLO-2000 est tamponnée par des amplificateurs d'attaque et de puissance en cascade à faible bruit pour un tirage de charge minimal, une isolation et une puissance maximales. Les dispositifs FET/BJT sont directement fixés sur des supports Kovar plaqués or pour minimiser l'effet de cisaillement et maximiser le dissipateur thermique. Les supports Kovar sont montés sur le châssis afin de fournir une jonction thermique efficace et une structure stable pour la réduction des microphonies. Pour assurer la stabilité de l'oscillateur sur toute la gamme de température, les éléments d'accord sont précisément conçus et positionnés pour compenser la dérive de température par un facteur de trois.

Le circuit de boucle à verrouillage de phase propriétaire de la série PLO-2000 est un circuit de surface, utilisant la technique du détecteur de phase à échantillonnage. La fréquence de référence est multipliée et échantillonnée à la fréquence de sortie. La tension d'erreur produite due à la dérive de fréquence est détectée par un oscillateur Wein-Bridge pour fournir la tension de balayage nécessaire à une diode varactor d'accord ultra Hi-Q dans le but de compenser et de verrouiller la phase. La construction unique du sous-ensemble de la boucle à verrouillage de phase offre une excellente stabilité en température.

La série PLO-2000 est régulée en tension interne pour éviter la polarisation inverse, la poussée de fréquence, la modulation de polarisation et les transitoires de tension. Une alarme d'indicateur de verrouillage de phase de type TTL ouvert est fournie en tant que caractéristique. La série PLO-2000 est verrouillée par une référence externe et accordée en usine à la fréquence spécifiée. Un ajustement mécanique de la fréquence est fourni pour un réglage optimal de la tension de phase.

Caractéristiques :

  • Résonateur diélectrique
  • Régulateur de tension interne
  • Alarme de l'indicateur de verrouillage de phase
  • Faible bruit de phase
  • Fabrication MIC et SMT
  • Faible microphonie
  • Faible consommation d'énergie
  • Jusqu'à +25 dBm de puissance de sortie
  • Disponible de 1 à 50 GHz
  • Gamme de température étendue en option de -55ºC à +105ºC

Applications :

  • Communications par satellite
  • Liaisons de télévision par câble (CATV)
  • Réseaux locaux (LAN)
  • Systèmes de positionnement global (GPS)
  • Équipement d'essai
  • Communication point à point
  • Panneaux de signalisation routière
  • LMDS
  • Émetteurs et récepteurs
  • Radios numériques
  • Guidage de missiles
  • Militaire, spatial et commercial

Spécifications :

Model Number PLO-2000-XX.XX
Single Frequency 1.00 to 50.00 GHz
Mechanical Tuning Range 100 MHz
Power Output +13 dBm, up to +25 dBm Optional
Load VSWR, Maximum 2.0 : 1.0
Power Requirements +12, +15 VDC, 220 mA
Reference Input Frequency 50 To 200 MHz
Reference Power Input Nominal +/- 6 dBm
Reference Power Input Range -6 To +10 dBm
Frequency Stability Same as reference
Phase Noise Ref Noise + 20 log(N) + 3dB
Spurious -80 dBc
Harmonics -25 dBc
Alarm TTL
Operating Temperature -50 ºC to +105 ºC Optional; 0ºC to 50 ºC Standard
Storage Temperature -55 ºC to +125 ºC
Connectors SMA Female or 2.9 mm
Size 2.25″ x 2.25″ x .67″
Finish Nickel
