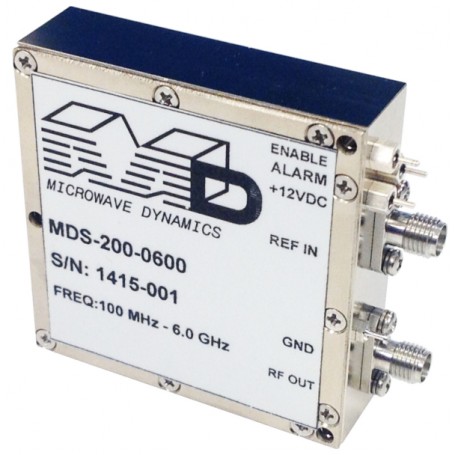

Synthétiseur programmable (0,1-24 GHz) : Série MDS Agrandir l'image

Synthétiseur programmable (0,1-24 GHz) : Série MDS | MICROWAVE DYNAMICS

L'unité est conçue pour des applications robustes et à faible coût. Un pas de fréquence fin est également disponible.

Plus de détails

Description

Les séries MDS sont des synthétiseurs de fréquence fixe ou des synthétiseurs de fréquence programmables par l'utilisateur. Les unités ont une référence interne ou externe. La fréquence de sortie est disponible de 100 MHz à 6 GHz fondamental, qui peut être étendu jusqu'à 24 GHz avec un multiplicateur externe. L'unité est conçue pour des applications robustes et à faible coût. Un pas de fréquence fin est également disponible.

Caractéristiques :

  • Programmable
  • Résolution fine / Taille de pas
  • 100 MHz à 24 GHz
  • Puissance de sortie + 10 dBm
  • Régulateur de tension interne
  • Alarme avec indicateur de verrouillage de phase
  • Faible bruit de phase
  • Faible coût
  • Faible consommation électrique
  • Plage de température étendue en option de -55ºC à +105ºC

Applications :

  • Communications par satellite
  • Liaisons de télévision par câble (CATV)
  • Réseaux locaux (LAN)
  • Systèmes de positionnement global (GPS)
  • Équipement de test
  • Convertisseurs Up/Down
  • LMDS
  • Émetteurs et récepteurs
  • Radios numériques
  • Guidage de missiles
  • Communication point à point
  • Militaire, spatial et commercial

Spécifications :

Model Number MDS-XXX-N-XXXX
Single Frequency 100 MHz to 6.00 GHz, up to 24 GHz with X4
Power Output +10 dBm
Load VSWR, Maximum 2.0 : 1.0
Power Requirements +8 VDC min, 150-250 mA TYP (depends on model)
Reference Input Frequency 10 To 100 MHz
Reference Power Input 0 dBm
Phase Noise -90 dBc/Hz @ 10 KHz (for 5.8 GHz)
Spurious -60 dBc
Harmonics -15 dBc
Alarm TTL
Operating Temperature -40 ºC to +85 ºC Optional; 0ºC to 50 ºC Standard
Storage Temperature -55 ºC to +125 ºC
Connectors SMA Female
Size 2.25″ x 2.25″ x .67″
Finish Nickel

Modèles :

Model - Reference - Frequency - Programming
MDS-300-N-XXXX Internal Reference Single XXXX None
M D S-301-N-XXYY Internal Reference Range XXYY USB Programmable
MDS-400-N-XXXX External Reference Single XXXX None
M DS-401-N-XXYY External Reference Range XXYY USB Programmable
