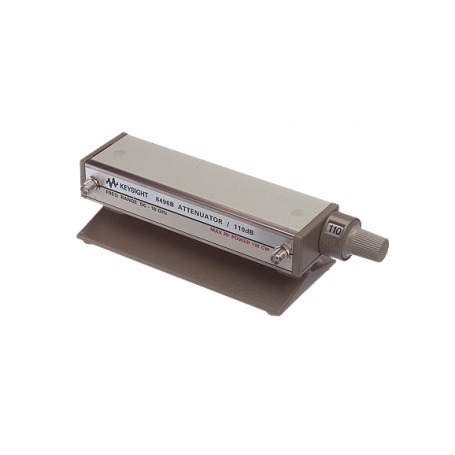

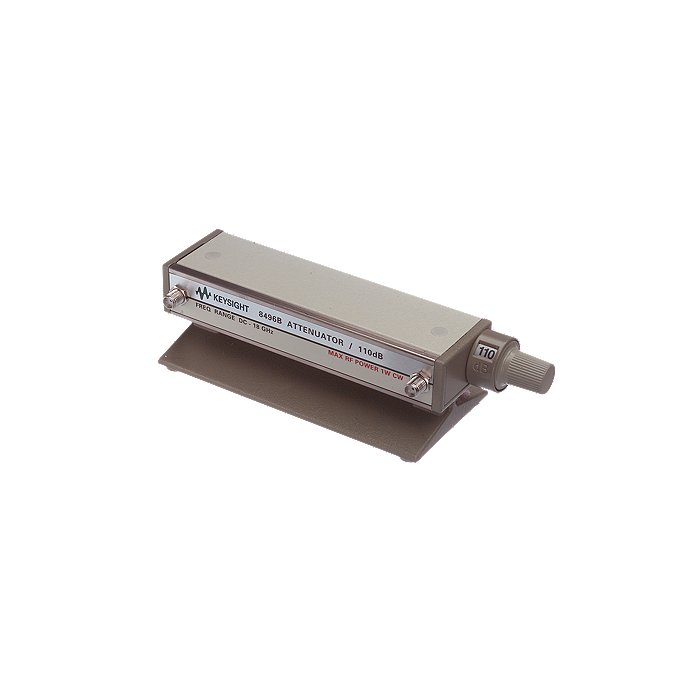

Atténuateur step manuel de DC à 18 GHz : 8496B Agrandir l'image

Atténuateur step manuel de DC à 18 GHz : 8496B | KEYSIGHT COMPOSANTS RF

Fournit une atténuation par pas de 10 dB de 0 à 110 dB pour une répétabilité et une fiabilité exceptionnelles.

Plus de détails

Description

L'atténuateur à échelons manuel Keysight 8496B de DC à 18 GHz offre une répétabilité et une fiabilité exceptionnelles. L'atténuation est fournie par pas de 10 dB de 0 à 110 dB. Les ressorts à lame plaqués or de précision assurent une longue durée de vie (plus de 5 millions de cycles) et une très grande répétabilité de l'atténuateur (typiquement 0,01 dB).

Pour améliorer la précision des mesures, des données traçables NIST (TOS et atténuation) sont disponibles en option UK6. Des combinaisons personnalisées d'atténuateurs à échelons et de commutateurs sont possibles. Les kits d'interconnexion Keysight 11716A/B/C permettent de connecter rapidement les atténuateurs à échelons Keysight 8494/5/6/7 de 1 dB et 10 dB en série pour obtenir une plus grande plage dynamique avec des échelons de 1 dB.

Fournit une atténuation par pas de 10 dB de 0 à 110 dB pour une répétabilité et une fiabilité exceptionnelles.

Performances RF supérieures :

  • Gamme de fréquences : DC à 18 GHz
  • Perte d'insertion à 0 dB : 0,6 dB + 0,09 dB/GHz
  • TOS maximal : 1,5 à 8 GHz, 1,6 à 12,4 GHz, 1,9 à 18 GHz

Répétabilité et durée de vie :

  • Durée de vie de la répétabilité : 0,03 dB max 5 millions de cycles par section, typique
  • 5 millions de cycles par section

Gestion de la puissance :

  • Puissance d'entrée RF maximale : 1 W (moyenne), 100 W (crête)

Caractéristiques :

  • Type de connecteur : choix entre Type-N femelle, SMA femelle, APC-7
  • Connexion en série avec le kit d'interconnexion d'atténuateur 11716A, Type-N
  • Connexion en série avec le kit d'interconnexion d'atténuateur 11716C, SMA.
