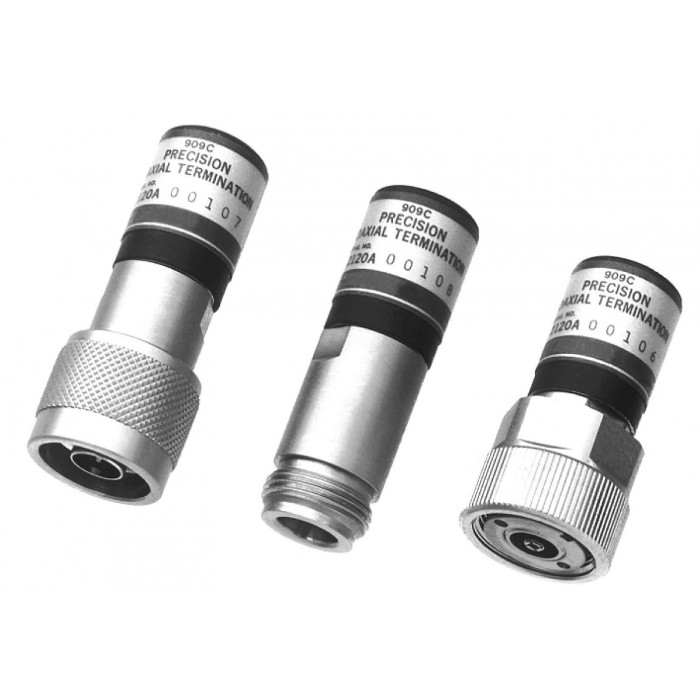

Terminaison coaxiale (DC - 2 GHz) - 909C | KEYSIGHT COMPOSANTS RF

La 909C est une charge de précision à faible réflexion destinée à être utilisée comme étalon de calibration.

La technologie de film mince en nitrure de tantale sur saphir est utilisée pour une stabilité exceptionnelle de l'impédance à long terme. Pour assurer les meilleures caractéristiques de résistance à l'usure possibles, du cuivre au béryllium plaqué or a été utilisé pour les contacts du connecteur.

Gamme de fréquences :

• DC - 2 GHz (Standard)
• DC - 200 MHz (Option 200)
• Impédance : 50 Ω

Connecteur :

• 909C, APC-7
• Option 909C-012, type N (m)
• Option 909C-013, type N (f)

Coefficient de réflexion :

• 909C (standard, Option 200) : 0.0025 (1.005 SWR)
• Option 012 : 0,005 (1,01 TOS)
• Option 013 : 0.005 (1.01 SWR)

Puissance nominale : 500 mW avg ;

• 100 W crête, 10 us/impulsion
• Poids : net- 60 g (2 oz) ; expédition- 200 g (8oz)
• Longueur : 51 mm (2 in)
