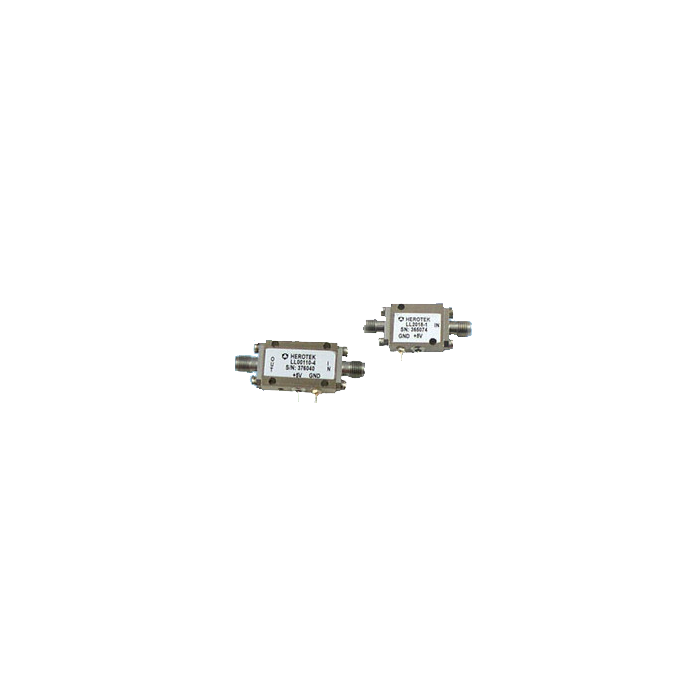

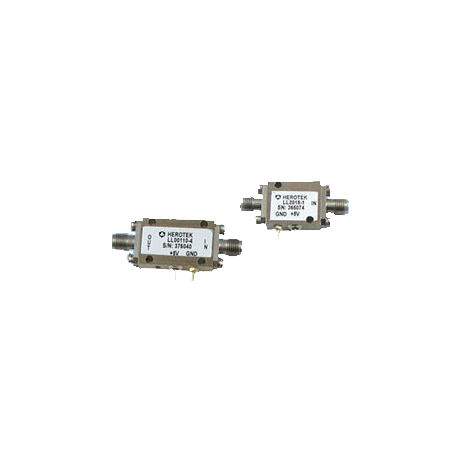

Limiteur de puissance faible perte (10 MHz -18 GHz) : Série LL Agrandir l'image

Limiteur PIN diode 1W, très faibles pertes, (10 MHz - 18 GHz) : Série LL | Herotek

Connecteurs amovibles pour l'assemblage de la carte de circuit imprimé.

Plus de détails

Description

Caractéristiques techniques :

  • Options pour les niveaux de fuite : 10 dBm, -5 dBm,0dBm, +5 dBm
  • Niveaux de fuite pour une entrée jusqu'à 1W CW.
  • Faible consommation d'énergie (+5V, 5 mA Typique)
  • Idéal pour la protection des LNA
  • Module hermétiquement scellé.
  • Connecteurs amovibles pour l'assemblage de la carte de circuit imprimé.

Applications :

  • Protection des récepteurs
  • Nivellement de puissance (limitation)

Caractéristiqyes environnementales :

  • Puissance d'entrée maximale : 1 Watt CW & 100 Watt Peak (μsec) Capacité de traitement de la puissance
  • Plage de température de fonctionnement : -55°C à +125°C
  • Température de stockage : -65°C à +125°C
  • Chocs : 50G, 11 msec
  • Vibrations : 20G, 100 à 2000 Hz

Références et spécifications :

MODEL FREQUENCY RANGE MAXIMUM INSERTION LOSS (dB) MAX VSWR 2
NOMINAL
LEAKAGE LEVEL
(dBm)
2
TYPICAL
LEAKAGE LEVEL
(dBm)
3
TYPICAL
THRESHOLD LEVEL
(dBm)
PACKAGE STYLE
LL00110-1 LL00110-2 LL00110-3 LL00110-4 10 MHz – 1.0 GHz 0.5 1.3:1 -  10
-    5
0
+    5
-
-
-
-
- 11
-  6
-  1
+ 4
2A
LL0120-1 LL0120-2 LL0120-3 LL0120-4 100 MHz – 2 GHz 0.7 1.4:1 -  10
-    5
0
+   5
-
-
-
-
- 11
-  6
-  1
+ 4
2A
LL2018-1 LL2018-2 LL2018-3 2 GHz – 18 GHz 4 2.0:1 -
-
-
-10 TO  - 5
- 5 TO    0
0 TO + 5
- 10
-   5
0
1D

Fiche technique (peut contenir des options)

Fréquences Jusqu'à 6 GHz, Jusqu'à 2 GHz, Jusqu'à 18 GHz
Puissances Jusqu'à 1W
