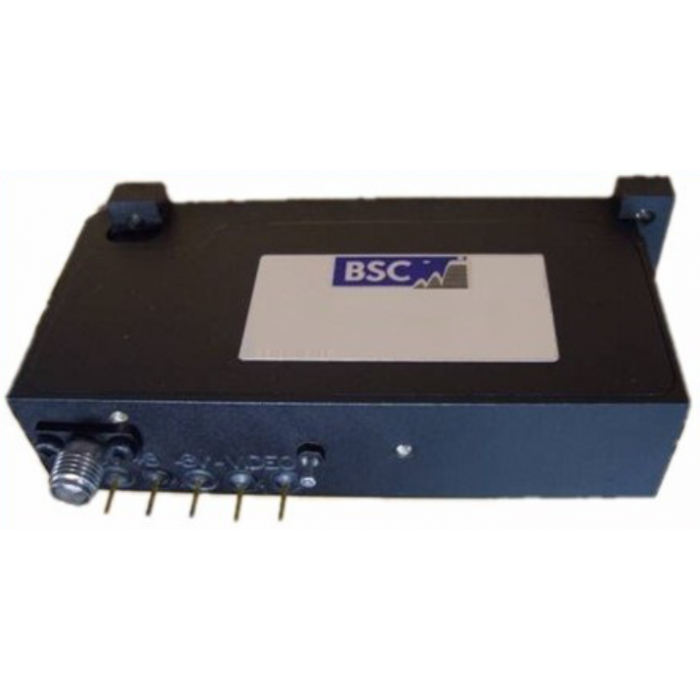

BSC a développé SDLVA capable de couvrir une bande de fréquence allant de 2 à 18GHz avec 45 dB de gamme dynamique.
Il est parfaitement adapté aux systèmes de détection d'impulsions ou de comparaison d'amplitude D.o.A. (Direction of Arrival).
Idéalement adapté aux systèmes de DF d'amplitude, le SDLVA possède un filtre intégré pour limiter les signaux parasites ainsi qu'une section égaliseur qui peut être modifiée pour fournir une réponse en fréquence spécifique.
Le SDLVA bénéficie également d'une compensation de température intégrée et d'une fonction de réglage du décalage vidéo ajustable par l'utilisateur. La sortie vidéo est également dotée d'un contrôle de la pente du gain et d'une sortie symétrique ou asymétrique.
Spécifications :
Characteristic | Specification |
Frequency of Operation: | 2-18GHz or sub-bands |
Instantaneous Bandwidth | 6GHz |
Passband VSWR: | 2.5:1 nominal, 3:1 max |
Passband Group Delay Variation: | 6 ns max |
Tss | -68dBm |
Rise / Fall times | 25ns max |
Recovery Time | 100nsecs max |
Max input power (no damage) | +37dBm |
Pulse width <100μsec, Duty Cycle <10% | |
Dynamic Range | 45dB |
Operating Temperature: | -30°C to +70°C |
DC Power Supply: | +12 V / -12 V |
Current Consumption: | +12V: 400mA max |
-12V: 50 mA max | |
The unit may also run from +/-8V supplies | |
RF Connectors: | SMA Female |
DC & Control Connector: | 15-pin MDM, male contact |
External Dimensions (Excluding Connectors): | 85 x 40 x 20 mm typical |
