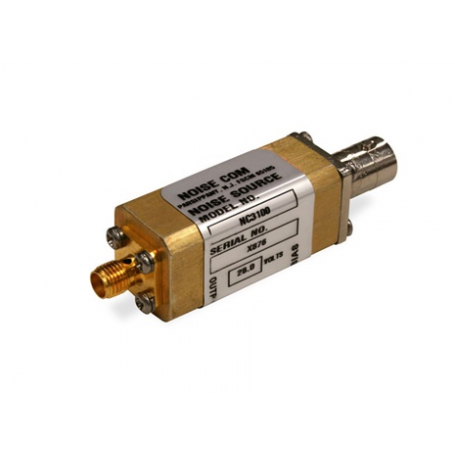

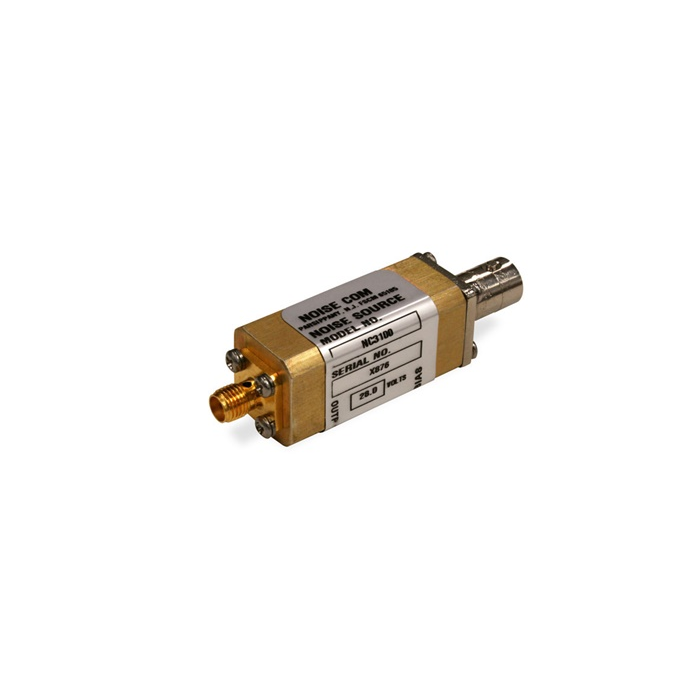

Source de bruit coaxiale (10 MHz - 110 Ghz) : Série NC3000 Agrandir l'image

Source de bruit coaxiale (10 MHz - 110 Ghz) : Série NC3000 | NOISECOM

La série NC 3000 comprend les unités NC 3100 avec une sortie ENR de 15 dB pour les mesureurs de figure de bruit, et les sources de bruit à haut rendement de la série NC 3200 avec des sorties entre 26 et 35 dB ENR

Plus de détails

Description

Les sources de bruit AWGN coaxiales calibrées de la série NC 3000 de Noisecom sont bien adaptées aux tests de récepteurs, aux mesures de la figure de bruit, ou aux applications qui nécessitent un bruit à large bande et des temps de commutation rapides. Plusieurs modèles comprennent des isolateurs de sortie et des régulateurs de tension qui offrent une excellente stabilité sur des plages de température et de tension variables.

La série NC 3000 comprend les unités NC 3100 avec une sortie ENR de 15 dB pour les mesureurs de figure de bruit, et les sources de bruit à haut rendement de la série NC 3200 avec des sorties entre 26 et 35 dB ENR pour les tests de systèmes de communication radar et satellite.

Caractéristiques rapides :

  • Temps de montée et de descente de la sortie de bruit inférieurs à 1 N
  • TOS aussi bas que 1,35:1.
  • Variation du bruit de sortie < 0,01 dB/°C et < 0,1 dB/1% ΔV.
  • Puissance d'entrée +28 VDC à 30 mA max.

Références et spécifications :

NC3100 - 15.5 dB Noise Figure Meter Compatible Types
Mode Frequency Range (GHz) Noise Output ENR (dB) Maximum VSWR ON Calibration Frequencies
NC3101 0.01 - 8 15.5 ± 1.0 1.35:1 10 MHz, 100 MHz, 1 GHz steps
NC3102 0.01 - 12 15.5 ± 1.0 1.35:1 10 MHz, 100 MHz, 1 GHz steps
NC3103 01-12 15.5 ± .75 1.35:1 1 GHz steps
NC3104 1-18 15-16 ± 1 1.5:1 1 GHz steps
NC3105 12-18 15.5 ± .75 1.35:1 1 GHz steps
NC3108 0.5 - 18 15-16 ± 1 1.5:1 1 GHz steps
NC3200 - High Noise Output Types
Model Frequency Range (GHz) Noise Output ENR (dB) Flatness (dB) Calibration Frequencies
NC 3201 0.01 - 1 30-35 ± 1 10, 100, 500, 1000 MHz
NC 3202 0.01 - 0.6 30-35 ± 1 10, 100, 600 MHz
NC 3203 01-1 30-35 ± 1 1, 1.5 & 2 GHz
NC 3204 02-4 30-35 ± 1 1 GHz steps
NC 3205 04-8 30-35 ± 1 1 GHz steps
NC 3206 08-12 28-33 ± 1 1 GHz steps
NC 3207 12-18 26-32 ± 1 1 GHz steps
NC 3208 1-18 26-32 ± 1 1 GHz steps
NC 3240* 2-40 >20 1 GHz steps
NC 3250** 2-50 >15 1 GHz steps
NC 3257** 50 - 67 >15 1 GHz steps
NC 3267** 2-67 >15 1 GHz steps
NC 3290*** 2-90 >15 1 GHz steps
NC 3210*** 2 - 110 >15 1 GHz steps
NC3200K Series - High Noise Output Types
Model Frequency Range (GHz) Noise Output ENR (dB) Flatness (dB) VSWR Calibration Frequencies I (max)(mA)
NC 3201K 10 kHz - 1 GHz 23-27 ± 1.5 03:01 10, 100, 500 and 1000 MHz 30
NC 3208K 1 GHz - 18 GHz 23-27 ± 1 03:01 1 GHz steps 30
