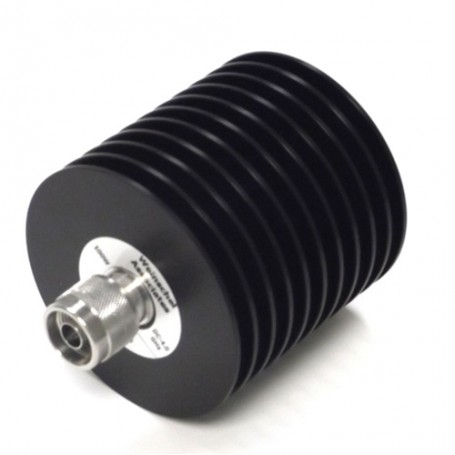

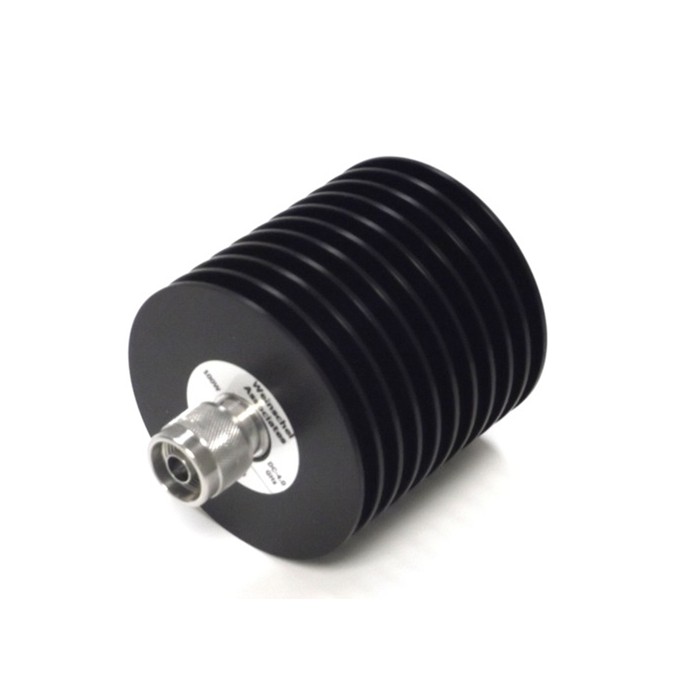

Terminaison, 100 W, 4.0 GHz : WA1432

Connecteur M/F en acier inoxydable de type N, TNC, SMA ou DIN 7/16, conforme à la norme MIL-STD-348A, les dimensions de l'interface sont conformes à la norme MIL-PRF-39012. Conçu pour répondre aux spécifications environnementales MIL-DTL-3933. L'unité peut être montée dans n'importe quelle position.

Spécifications :

• Impédance nominale : 50 ohms.
• Gamme de fréquences : DC - 4.0 GHz.
• Puissance nominale : Puissance nominale moyenne maximale de 100 W à une température ambiante de 25°C, déclassée linéairement à 5 W à 125°C. Puissance de crête de 5 kW (largeur d'impulsion de 5 µsec, rapport cyclique de 1,0 %).
• Plage de température : -55°C à +125°C.
• Construction : Corps en alliage d'aluminium noir avec connecteur en acier inoxydable passivé. Contacts en cuivre au béryllium ou en acier inoxydable plaqués or. Conforme à la directive RoHS.
• Calibrage : TOS effectué sur toute la gamme de fréquences. Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire.
• Option faible intermodulation : Ajoutez -LIM après l'option de connecteur pour spécifier l'attribut de faible intermodulation.
