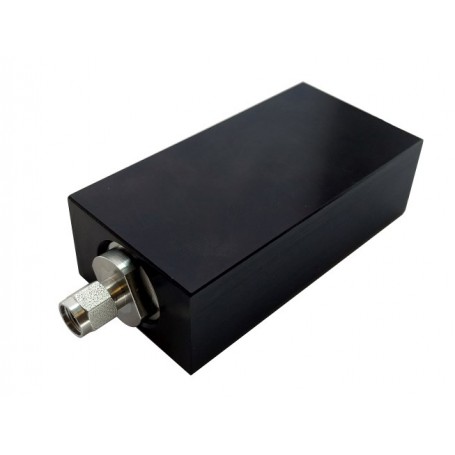

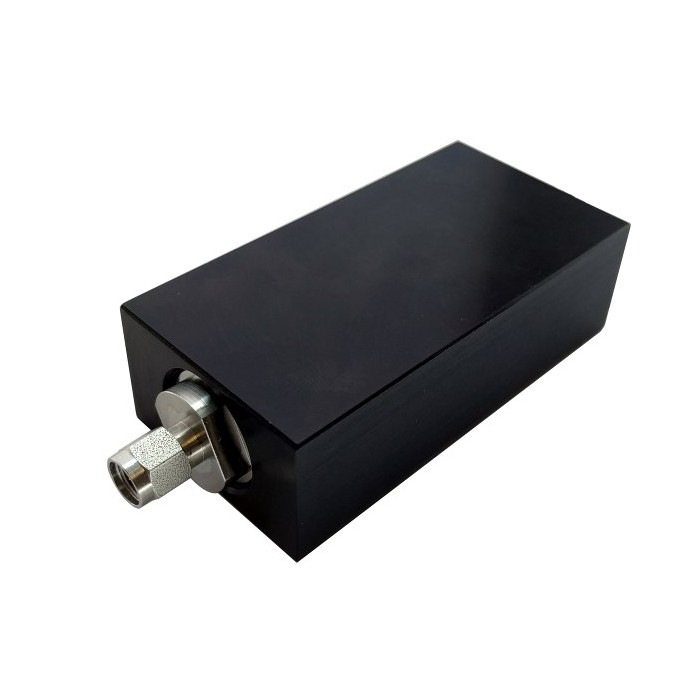

Terminaison, 50.0W, 8.5 GHz, Type N ou SMA, low profile: WA1471 & WA1472 | WEINSCHEL ASSOCIATES

Caractéristiques :

• Connecteur M/F en acier inoxydable de type N ou SMA conforme à la norme MIL-STD-348A, les dimensions de l'interface correspondent de manière non destructive à la norme MIL-PRF-39012.
• Conçu pour répondre aux spécifications environnementales MIL-DTL-3933. L'unité peut être montée dans n'importe quelle position.

Spécifications :

• Impédance nominale : 50 ohms.
• Gamme de fréquences :
• WA1471 : DC - 4.0 GHz.
• WA1472 : DC - 8.5 GHz.
• Puissance nominale : Puissance moyenne nominale maximale de 50 W avec une température de boîtier maintenue à +100°C grâce à un dissipateur thermique conducteur.
• Puissance de crête de 5 kW (largeur d'impulsion de 5 µsec, rapport cyclique de 0,5%).
• Plage de température : -55°C à +125°C.
• Construction : Corps en alliage d'aluminium noir avec connecteurs en acier inoxydable passivé.
• Contacts en cuivre au béryllium ou en acier inoxydable plaqués or. Conforme à la directive RoHS.
• Calibrage : TOS effectué sur toute la gamme de fréquences. Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire.
• Option faible intermodulation : Ajoutez -LIM après l'option de connecteur pour spécifier une faible intermodulation.
