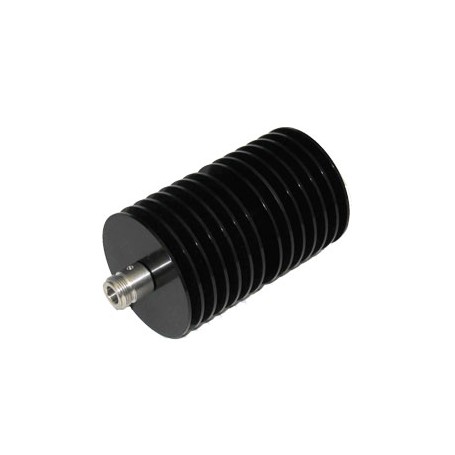

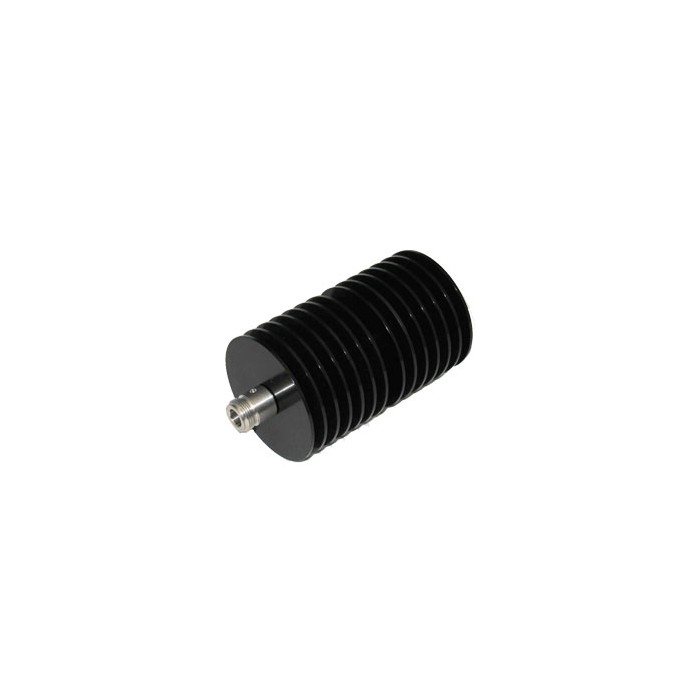

Terminaison, 100.0W, 18.0 GHz, Type N ou SMA : WA1491 | WEINSCHEL ASSOCIATES

Comprend des connecteurs de type N, SMA ou TNC conformes à la norme MIL-STD-348A, les dimensions de l'interface correspondent de manière non destructive à la norme MIL-PRF-39012.

Conçu pour répondre aux spécifications environnementales MIL-DTL-3933.

L'unité peut être montée dans n'importe quelle position.

Spécifications :

• Impédance nominale : 50 ohms.
• Gamme de fréquences : DC - 18.0 GHz.
• Puissance nominale : Puissance nominale moyenne maximale de 100 W à une température ambiante de 25°C, déclassée linéairement à 10 W à 125°C.
• Puissance de crête de 1 kW (largeur d'impulsion de 5 µsec, rapport cyclique de 5 %).
• Plage de température : -55°C à +125°C.
• Construction : Corps en alliage d'aluminium noir avec connecteurs en acier inoxydable passivé.
• Contacts en cuivre au béryllium plaqués or.
• Étalonnage conforme à la directive RoHS : TOS effectué sur toute la gamme de fréquences.
• Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire. Faible intermodulation
• Option : Ajoutez -LIM après l'option de connecteur pour spécifier une faible intermodulation.
