Description

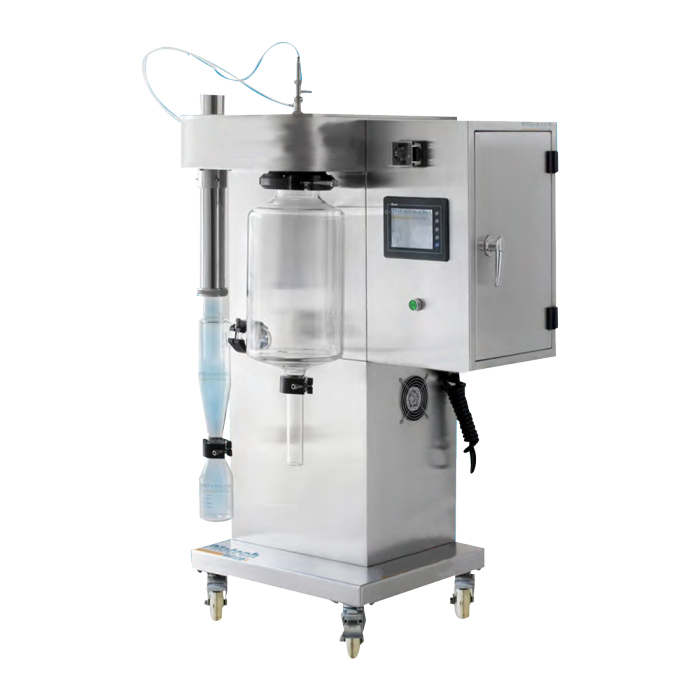

Le YC-500 est u sécheur par pulvérisation de laboratoire vec des caractéristiques très performantes ; il inclut un temps de mise en route très court, un mécanisme de nettoyage avec buse intégrée, et une très grande flexibilité avec ses différentes géométries de cylindre possibles.
Il a été conçu pour être contrôlé via un écran tactile couleur avec clavier intégré, avec 2 modes possibles : mode automatique et mode de surveillance visuel afin de contrôler facilement les processus expérimentaux.
Il a besoin d’un échantillon min de 30 ml et a un débit de traitement max d’échantillons de 2000 ml / heure.
Principe de mesure :
- Un contrôleur piloté par micro-processeur va permettre une sélection de différentes : températures d’entrée, débits d’air, vitesses de pompes, fréquences automatiques de déblocages
- La pompe péristaltique interne va délivrer l’échantillon de liquides depuis un réservoir à travers un jet de petit diamètre dans la chambre de test, au même moment un compresseur d’air pompe l’air dans le tube extérieur du jet qui va permettre au liquide de se transformer en une pulvérisation fine dans la chambre de test
- L’air chaud est soufflé à travers la chambre principale et va faire évaporer le liquide contenu dans la pulvérisation atomisée, les particules solides du matériau qui sont normalement dans un état flottant, sont alors séparées du débit d’air externe par un cyclone et ensuite collectées dans le récipient de collecte d’échantillons. Le débit d’air de sortie est ensuite redirigé via un tube flexible de 60 mm de diamètre dans l’atmosphère ou dans le système d’extraction existant
Caractéristiques techniques :
- Power : 3500W
- Voltage : 220V,50/60 Hz
- Atomizer material : SUS 316 Stainless steel
- Evaporating Capacity : 1.5 l/h for water
- Airflow : 0-330 mᶟ/h
- Max. Input temperature : 250⁰C
- Heater power : 3000W
- Temperature precision : ±1⁰C
- Spray gas : 4.2mᶟ/h, 2-5bar
- Nozzle jet : 0.7mm standard/(0.5/0.75/1.0/1.5/2.0mm available)
- Nozzle type : Two fluid nozzle
- Possible particle size range : 1-25µm
- Mean Residence time : 1.0-1.5 sec
- Operation mode : Automatic/Manual
- Max. Sample feed : 2000ml/hr
- Minimum sample volume : 30ml
- Spray chamber material : borosilicate glass
- Cyclone separator material : borosilicate glass
- Receiving tank material : borosilicate glass
- Body material : SUS304 Stainless steel
- Seal of cyclone/cylinder : Silicone
- Compressor : Built-in oilless
- Sound : <60db
- Dimensions : 750*650*1200
- Weight : 110KG
- Display : 7-Inch LCD display for Heat, Spray, Pump, Air pressure, de-blocker frequency
- Thermal protection : Blower does not stop until temp <90⁰C
- Deblocking : Automatic
- Inert loop (for organic solvents) : Optional
- Poids : 110 kg
Avantages :
- Facilement pilotable depuis son écran tactile couleur par l’opérateur pour les paramètres suivants : température d’entrée n, volume de débit d’air, débit du compresseur d’air, vitesse de la pompe, fréquence de déblocage
- Facile à utiliser
- Équipé de 2 buses acier inox SUS316L pour fluides
- Échantillon minimum nécessaire de seulement 30 mL mais avec capacité max de traitement de 2000 mL/h
- Système de chauffage intégré avec protection de l’opérateur pour l’empêcher d’intervenir tant que la température du système n’a pas été réduite
Applications types variées : Oxydes, sang, polymères et résines, boissons, lait et produits à base d’œufs, produits agro-alimentaires, extraits de plantes et de végétaux, produits pharmaceutiques, matériaux sensibles à la chaleur, plastiques, parfums, colorants, céramiques et matériaux avancés, savons & détergents, textiles, adhésifs, os, dents et amalgames dentaires, …
A la fin du processus de séchage , on obtient en produit final une poudre d’une taille d’environ 1-100 µm
