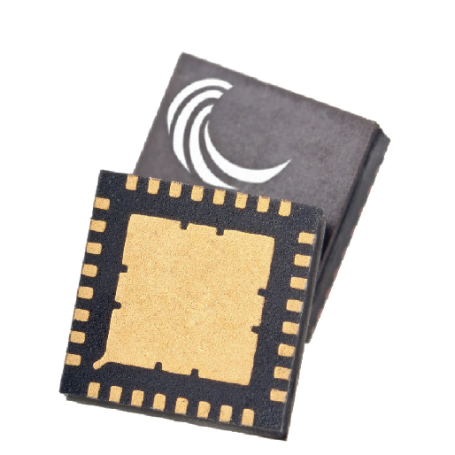

Limiteur LNA QFN 2-18 GHz : LW48-700135 Agrandir l'image

Limiteur LNA QFN 2-18 GHz : LW48-700135 | LINWAVE TECHNOLOGY LIMITED

Le module offre un gain typique de 17dB et une perte de retour de >10dB.

Plus de détails

Description

Le LW48-700135 est un limiteur large bande à deux étages et un LNA intégré dans un boîtier de montage en surface sans plomb de 5x5 mm qui fonctionne entre 2 et 18 GHz. Le module offre un gain typique de 17dB et une perte de retour de >10dB.

L'entrée et la sortie du LNA du limiteur LW48-700135 sont adaptées en interne à 50 Ohms et sont bloquées en interne en courant continu.

Caractéristiques :

  • Limiteur passif à haute isolation 2-18GHz
  • Gain nominal 17dB
  • Facteur de bruit <4.5dB, typiquement <3dB
  • Perte de retour typique > 10dB
  • TOIP typiquement +28dBm
  • Survivance de la puissance d'entrée en CW >5W
  • Gain ajustable avec Vg2
  • Blocs DC intégrés sur l'entrée et la sortie
  • Dimensions QFN 5,0 x 5,0 x 1,25 mm, 32 conducteurs

Applications :

  • Frontal de récepteur d'alerte radar
  • ECM
  • Systèmes à réseaux phasés
