Filtre passe-bas 2.5 GHz cutoff : IMF2293 | IMS

Les filtres passe-bas (LPF) de la série IMF d'ims sont destinés aux ingénieurs qui ont besoin d'un filtre harmonique de conception robuste et précise. Ces filtres ont été testés avec succès à des niveaux de puissance d'entrée dépassant 20W. La répétabilité des performances d'une pièce à l'autre est excellente dans des volumes élevés ou faibles.

Le filtre passe-bas offre les performances d'un filtre conçu sur mesure, mais avec un prix et une livraison plus proches d'une solution sur étagère.

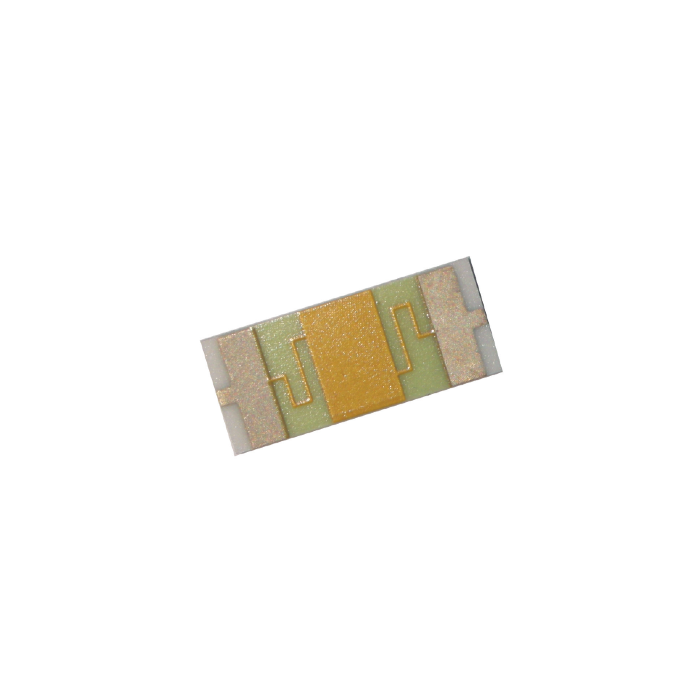

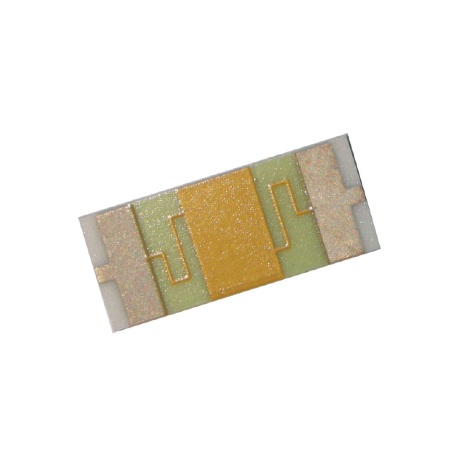

Le circuit est constitué d'un microruban à montage en surface à éléments localisés/répartis sur de l'alumine, ce qui permet d'obtenir des performances et une tenue en puissance supérieures à celles d'un dispositif équivalent en boîtier ou à éléments localisés disponible sur le marché.

SPÉCIFICATIONS DE L'IMF2293 :

• Bande passante : jusqu'à 2.5GHz
• Rejet des 2e et 3e harmoniques : 25dB minimum
• Dimensions : 0,442" X 0,188" X 0,035" max.
• Perte d'insertion : 0,4dB ou mieux
• TOS : 1,1:1 par conception*.
• Puissance d'entrée nominale :
• 10W avec une plaque de base à 100 deg. C.
• Connexions soudables 50Ω
• Conception de l'ondulation de la bande passante *.01dB
