Ce BUC est conçu pour le conversion de fréquence destiné aux liaisons montantes de données de communication par satellite en bande C.
Il peut transmettre un signal RF (bande C : 5,85 à 6,425 GHz, 5,85 à 6,725 GHz ou 6,725 à 7,025 GHz) avec une puissance de sortie allant jusqu'à 5W (+37 dBm) linéaire à 1 dB G.C.P. (P1dB).
Il combine un amplificateur haute puissance GaAs et un convertisseur élévateur de bloc avec un oscillateur local à verrouillage de phase (4,9 GHz ou 5,76 GHz) qui est synchronisé avec une référence externe de 10MHz.
Le BUC reçoit un signal de référence (10 MHz) et un signal FI (bande L : 950 à 1 525 MHz, 950 à 1 825 MHz, ou 965 à 1 265 MHz) en entrée et transmet un signal RF (bande C : 5,85 à 6,425 GHz, 5,85 à 6,725 GHz, ou 6,725 à 7,025 GHz) en sortie. Il fonctionne grâce à une entrée d'alimentation en courant continu de +24 V (plage : +12 à +30 V).

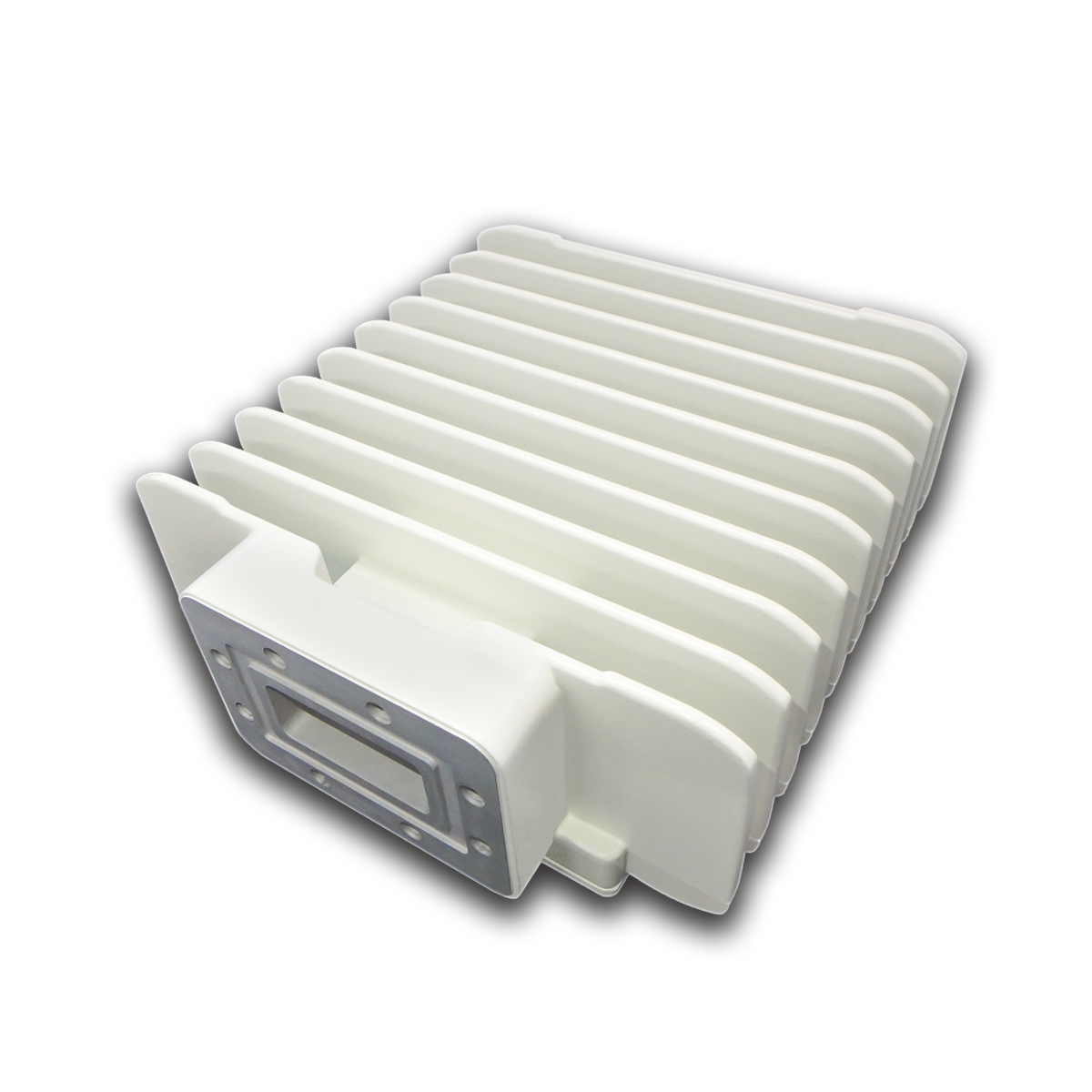

Le BUC se présente sous la forme d'un boîtier unique, protégé contre les intempéries et conçu pour une utilisation en extérieur. Il est doté d'un connecteur femelle de type N ou de type F comme entrée IF et d'une bride de guide d'ondes CPR-137G comme sortie RF.
Références :
| Model No. |
RF Frequency |
Output Power |
IF Connector |
| NJT8105N |
5.85 to 6.425 GHz |
+37 dBm min.
@ P1dB
(5W) |
N-type(50Ω) |
| NJT8105F |
F-type(75Ω) |
Organisation des fréquences :
- Fréquence RF : 5,85 à 6,725 GHz
- Fréquence IF : 950 à 1 825 MHz
- Fréquence LO : 4,9 GHz
Puissance de sortie à haut rendement :
- P1dB : +37 dBm min. sur température
- Consommation d'énergie : 40 W
Petite taille et poids léger :
Autres caractéristiques :
- Indicateur LED
- Conformité RoHS
Organisation des fréquences :
- Fréquence RF : 5,85 à 6,725 GHz
- Fréquence IF : 950 à 1 825 MHz
- Fréquence LO : 4,9 GHz
Puissance de sortie à haut rendement :
- P1dB : +37 dBm min. sur température
- Consommation d'énergie : 40 W
Petite taille et poids léger :
Autres caractéristiques :
- Indicateur LED
- Conformité RoHS
Spécifications :
| Items |
Parameters |
| RF Output Interface |
Waveguide, CPR137 (witd Groove) |
| IF Input Interface |
Coax. Connector, N-type Female (50 Ω) |
| Coax. Connector, F-type Female (75 Ω) |
| P1dB Output Power (@ 1dB G.C.P.) |
+37 dBm min. over temperature |
| Linear Gain |
62 dB nom., 56 dB min. |
| Input Power Voltage Requirement |
+24 VDC (+12 to +30 VDC) |
| Power Consumption @ P1dB |
40 W typ., 44 W max. @ Pout = +37 dBm |
| Operating Temperature Range |
-40 to +60 ℃ |
| Waterproof / Dustproof (IP-code) |
IP67 |
| Weight |
1.37 kg |
Dimension
(w/o Interfaces & Screws) |
(L) 149.1 x (W) 134 x (H) 57 mm |
