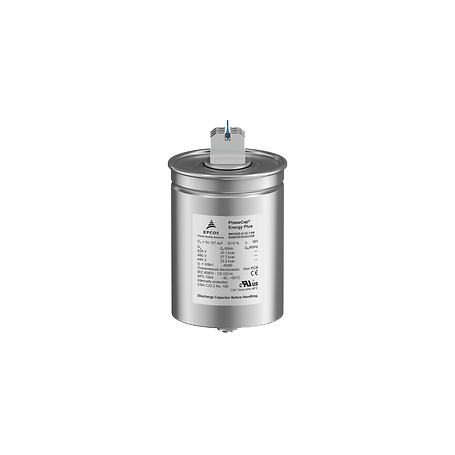

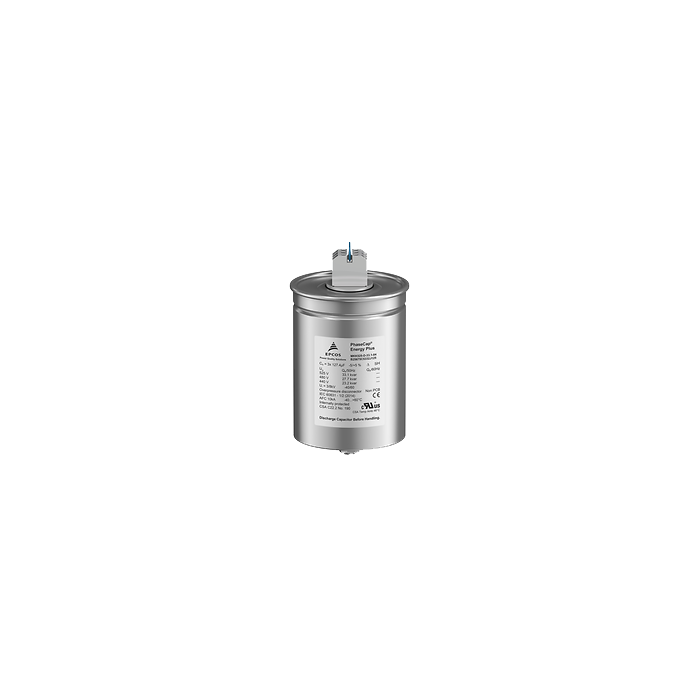

Condensateurs à film avec correction de puissance PhaseCap Energy Plus : Série B25674C* Agrandir l'image

Condensateurs à film avec correction de puissance PhaseCap Energy Plus : Série B25674C* | TDK - EPCOS

Les applications typiques de ces composants robustes sont les systèmes PFC automatiques, les batteries de condensateurs, la compensation individuelle et collective, les systèmes de compensation fixes et commutés ainsi que les systèmes PFC dynamiques.

Plus de détails

Téléchargement

Description

La série B25674C est imprégnée de gaz et couvre une plage de tension de 230 V AC à 690 V AC et offre des valeurs nominales de compensation de 5 kvar à 33,1 kvar, selon le type. Les condensateurs de la série B25675C* sont imprégnés d'une résine biodégradable et sont prévus pour des tensions de 230 V AC à 1000 V AC, avec des valeurs de compensation allant jusqu'à 60 kvar.

Cette série se caractérise par une durée de vie inégalée allant jusqu'à 240 000 heures dans une classe de température de -40/D, des bornes anti-contact de classe IP20 et des résistances de décharge prémontées à base de céramique. Elle offre jusqu'à 15 000 opérations de commutation par an, soit le double des types précédents. Pour de courtes périodes, la série peut être exploitée à une température de 60 °C, les températures de point chaud pouvant atteindre 85 °C étant autorisées.

La conception robuste de l'enroulement avec la technologie de coupe d'onde permet aux condensateurs d'être soumis à des courants d'appel équivalents à 500 fois le courant nominal. Les types PhaseCap Energy Plus sont auto-réparateurs et certifiés CE et UL. En cas de surcharge, les trois phases sont déconnectées du réseau par un déconnecteur interne à surpression. Les condensateurs sont dotés de bornes anti-touch de classe IP20 et possèdent des résistances de décharge prémontées à base de céramique.

Les applications typiques de ces composants robustes sont les systèmes PFC automatiques, les batteries de condensateurs, la compensation individuelle et collective, les systèmes de compensation fixes et commutés ainsi que les systèmes PFC dynamiques.

Construction :

  • Diélectrique : Film de polypropylène
  • Imprégné de gaz, type sec, non PCB
  • Coupe d'onde
  • Boîte ronde en aluminium extrudé avec goujon
  • Triphasé, connecté en triangle
  • Type de borne : borne de sécurité avec vis M4 & M5
  • Fourni avec une résistance de décharge externe

Caractéristiques :

  • Technologie d'auto-réparation
  • Refroidissement naturel par air (ou par air forcé)
  • Bornes de sécurité optimisées pour les condensateurs

Applications typiques :

  • Correction du facteur de puissance shunt (selon le champ d'application défini dans la norme IEC 60831)
  • Montage intérieur

Références et spécifications :

Part No. Product Type Output [50Hz] / kvar Output [60Hz] / kvar Capacitance / μF Rated Voltage / VAC Diameter / mm Height / mm
B25674C2052J030 PhaseCap Energy Plus gas 3-phase MKK230-D-5.0-03 5 6 100.3 230 75 218
B25674C2072J530 PhaseCap Energy Plus gas 3-phase MKK230-D-7.5-03 7.5 9 150.4 230 100 192
B25674C2102J030 PhaseCap Energy Plus gas 3-phase MKK230-D-10.0-03 10 12 200.5 230 100 224
B25674C2122J530 PhaseCap Energy Plus gas 3-phase MKK230-D-12.5-03 12.5 15 250.7 230 116 207
B25674C2152J030 PhaseCap Energy Plus gas 3-phase MKK230-D-15.0-03 15   300.8 230 125 207
B25674C4052J000 PhaseCap Energy Plus gas 3-phase MKK400-D-5.0-03 5 6 33.2 400 75 164
B25674C4052J015 PhaseCap Energy Plus gas 3-phase MKK415-D-5.0-03 5 6 30.8 415 75 164
B25674C4052J040 PhaseCap Energy Plus gas 3-phase MKK440-D-5.0-03 5 6 27.4 440 75 164
B25674C4052J080 PhaseCap Energy Plus gas 3-phase MKK480-D-5.0-03 5 6 23 480 75 164
B25674C4062J040 PhaseCap Energy Plus gas 3-phase MKK440-D-6.0-03 6 7.2 32.9 440 75 164
B25674C4062J300 PhaseCap Energy Plus gas 3-phase MKK400-D-6.3-03 6.3 7.6 41.8 400 75 164
B25674C4062J315 PhaseCap Energy Plus gas 3-phase MKK415-D-6.3-03 6.3 7.6 38.8 415 75 164
B25674C4062J340 PhaseCap Energy Plus gas 3-phase MKK440-D-6.3-03 6.3 7.6 34.5 440 75 164
B25674C4062J380 PhaseCap Energy Plus gas 3-phase MKK480-D-6.3-03 6.3 7.6 29 480 75 164
B25674C4072J040 PhaseCap Energy Plus gas 3-phase MKK440-D-7.0-03 7 8.4 38.4 440 75 200
B25674C4072J500 PhaseCap Energy Plus gas 3-phase MKK400-D-7.5-03 7.5 9 49.7 400 75 200
B25674C4072J515 PhaseCap Energy Plus gas 3-phase MKK415-D-7.5-03 7.5 9 46.2 415 75 200
B25674C4072J540 PhaseCap Energy Plus gas 3-phase MKK440-D-7.5-03 7.5 9 41.1 440 75 200
B25674C4072J580 PhaseCap Energy Plus gas 3-phase MKK480-D-7.5-03 7.5 9 34.5 480 75 200
B25674C4082J040 PhaseCap Energy Plus gas 3-phase MKK440-D-8.0-03 8 9.6 43.8 440 75 200
