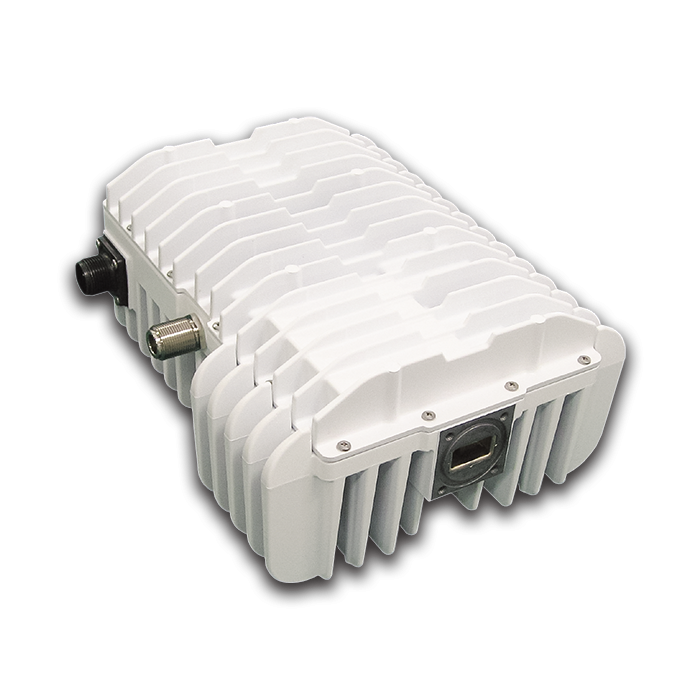

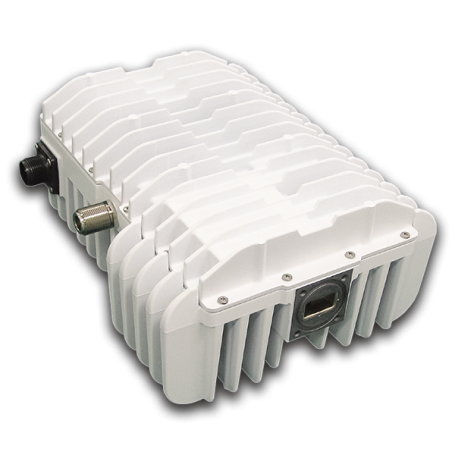

BUC standard 8W : Série NJT5118 Agrandir l'image

BUC standard 8W : Série NJT5118 | NJR (New Japan Radio)/ Nisshinbo Micro Devices Inc

La gamme de fréquences s'étend de 14 à 14,5 GHz en RF et de 950 à 1450 MHz en FI. La fréquence disponible en LO est de 13,05 GHz.

Plus de détails

Téléchargement

Documentation série NJT5118

Téléchargez ce fichier (7.42M)

Description

Organisation des fréquences :

  • Fréquence RF : 14,0 à 14,5 GHz
  • Fréquence FI : 950 à 1 450 MHz
  • Fréquence LO : 13,05 GHz

Puissance de sortie à haut rendement et faible distorsion :

  • P1dB : +39 dBm min. sur température
  • ACPR : -28 dBc @ Pout = +38 dBm
  • Consommation d'énergie : 79 W

Gamme de puissance requise :

  • Plage de tension d'alimentation CC : +18 à +60 VDC
  • Option d'alimentation CA

Petite taille et poids léger :

  • Poids : 3,2 kg

Autres caractéristiques :

  • Équipé d'un indicateur LED
  • Conformité RoHS

Références et spécifications :

Model No. RF Frequency Output Power IF Connector Power Requirement
NJT5118N 14.0 to 14.5 GHz +39 dBm min.@ P1dB(8W) N-type(50Ω) Power Supplied from IF Connector
NJT5118F F-type(75Ω)
NJT5118NM N-type(50Ω) Power Supplied from MS Connector
NJT5118FM F-type(75Ω)
NJT5118NA N-type(50Ω) Power Supplied by AC/DC PSU
NJT5118FA F-type(75Ω)
